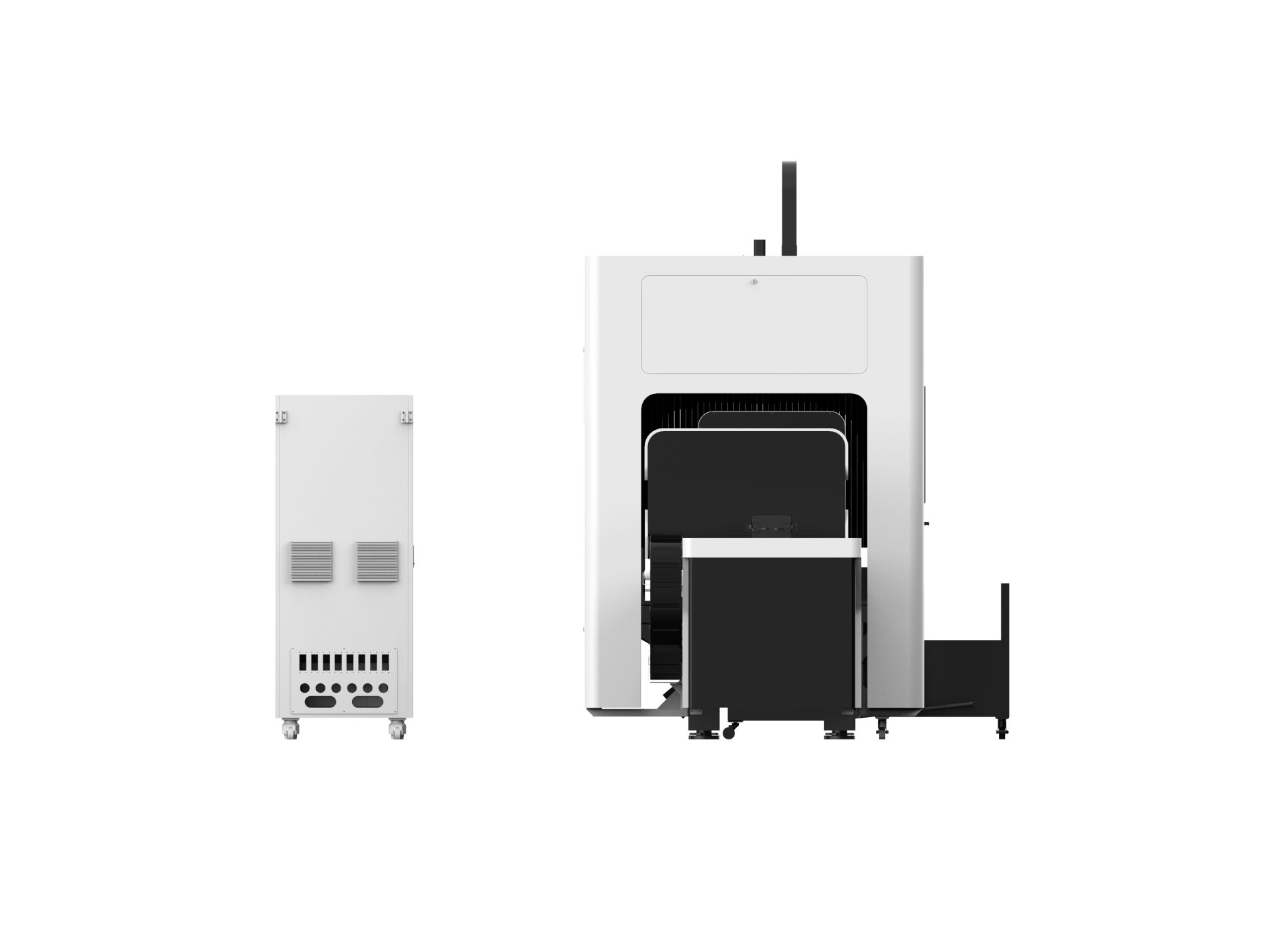

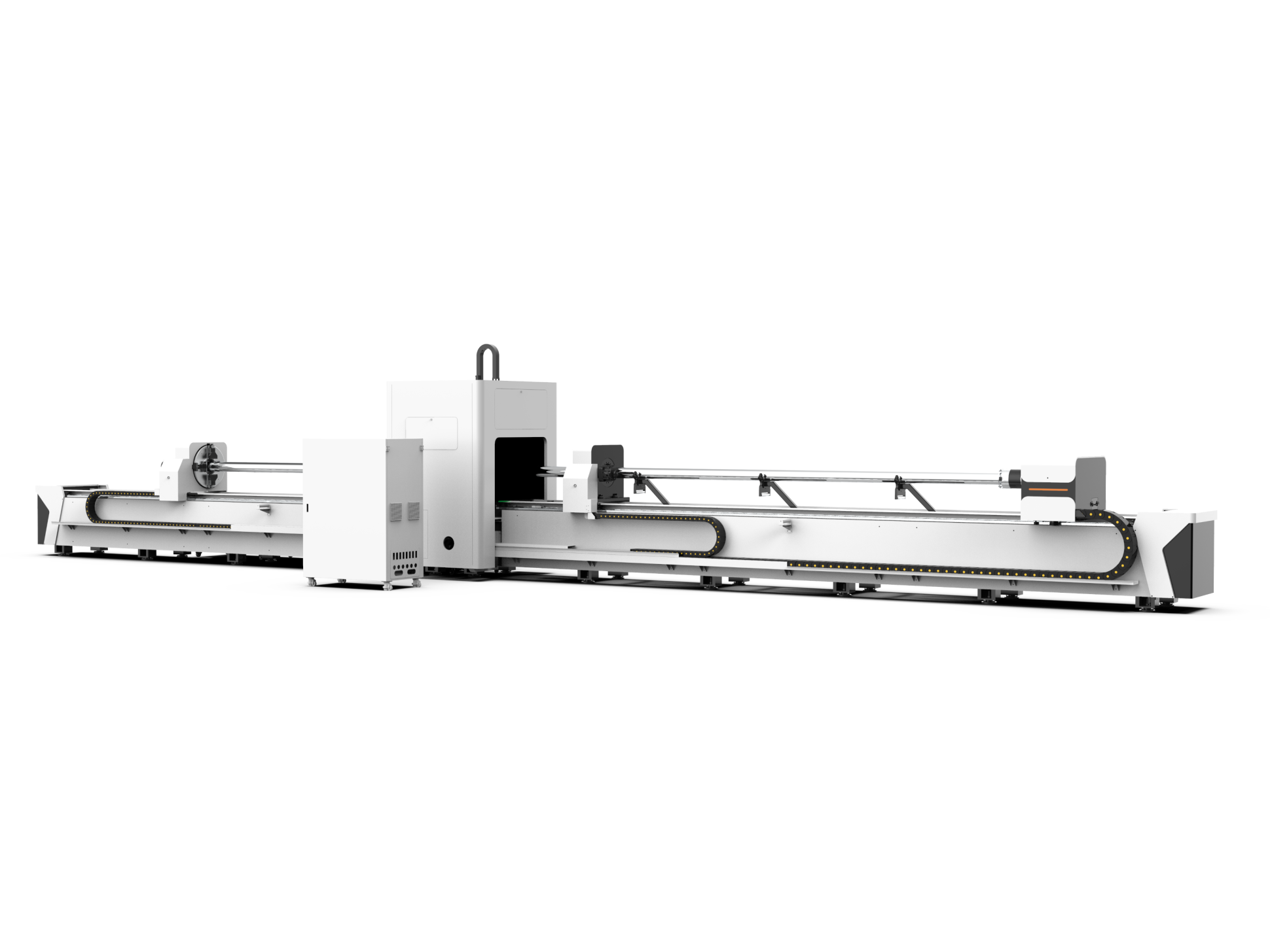

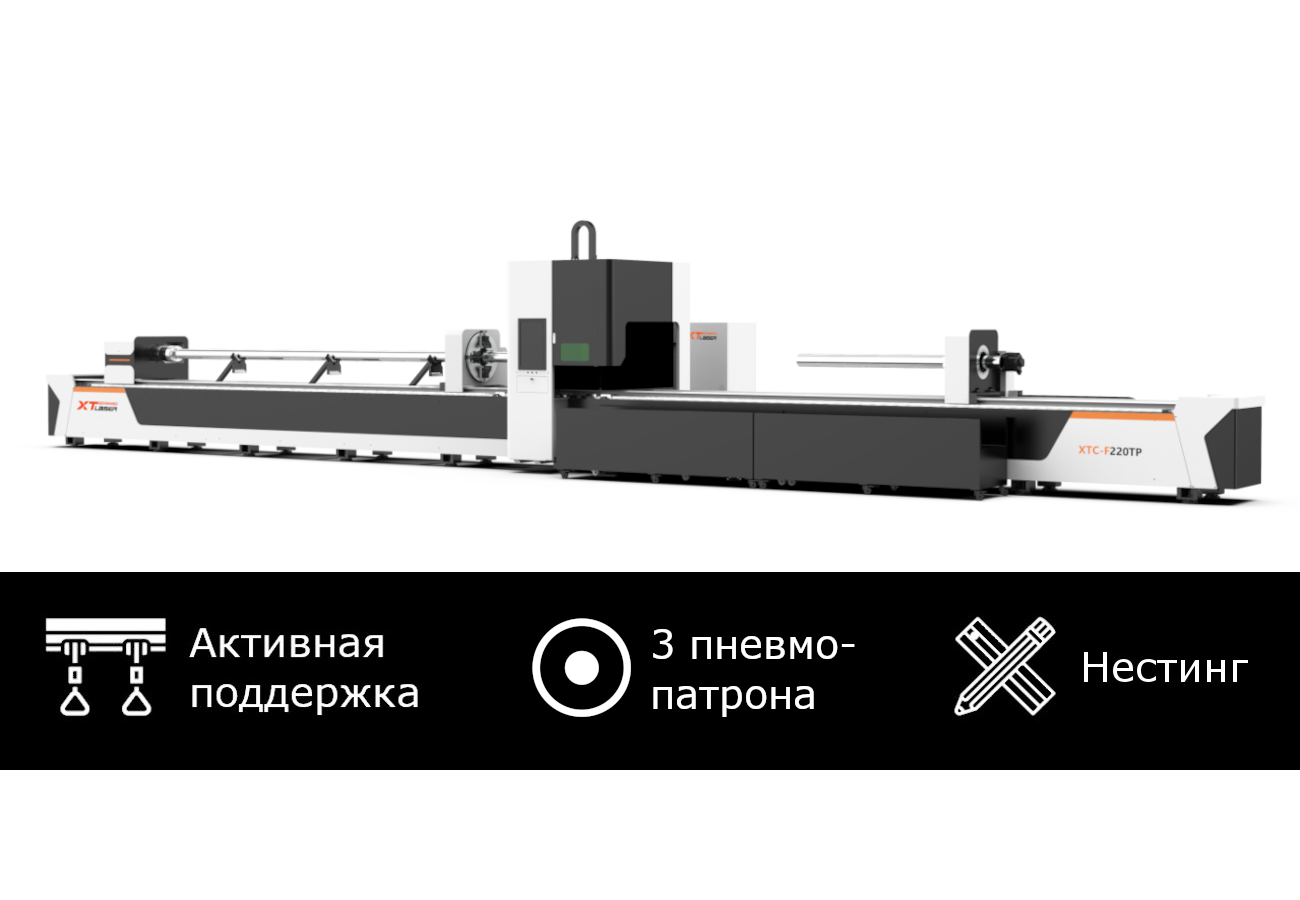

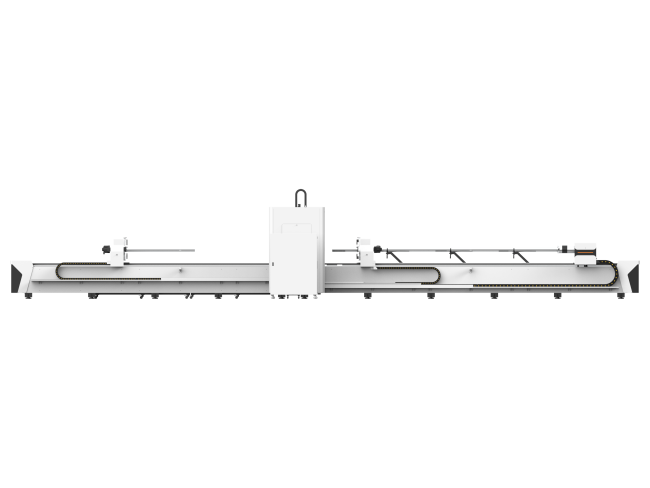

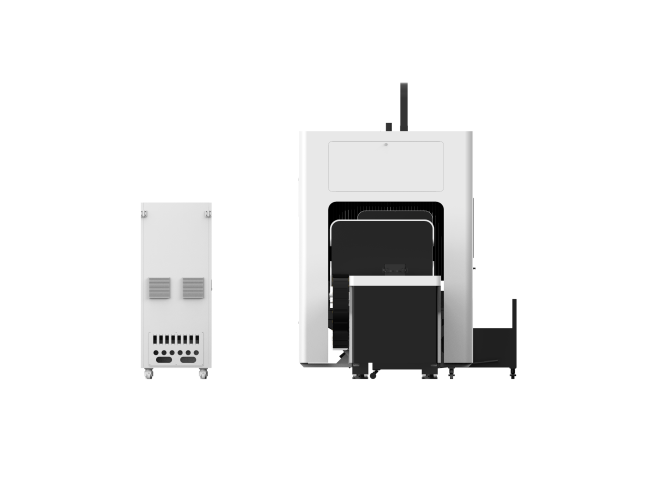

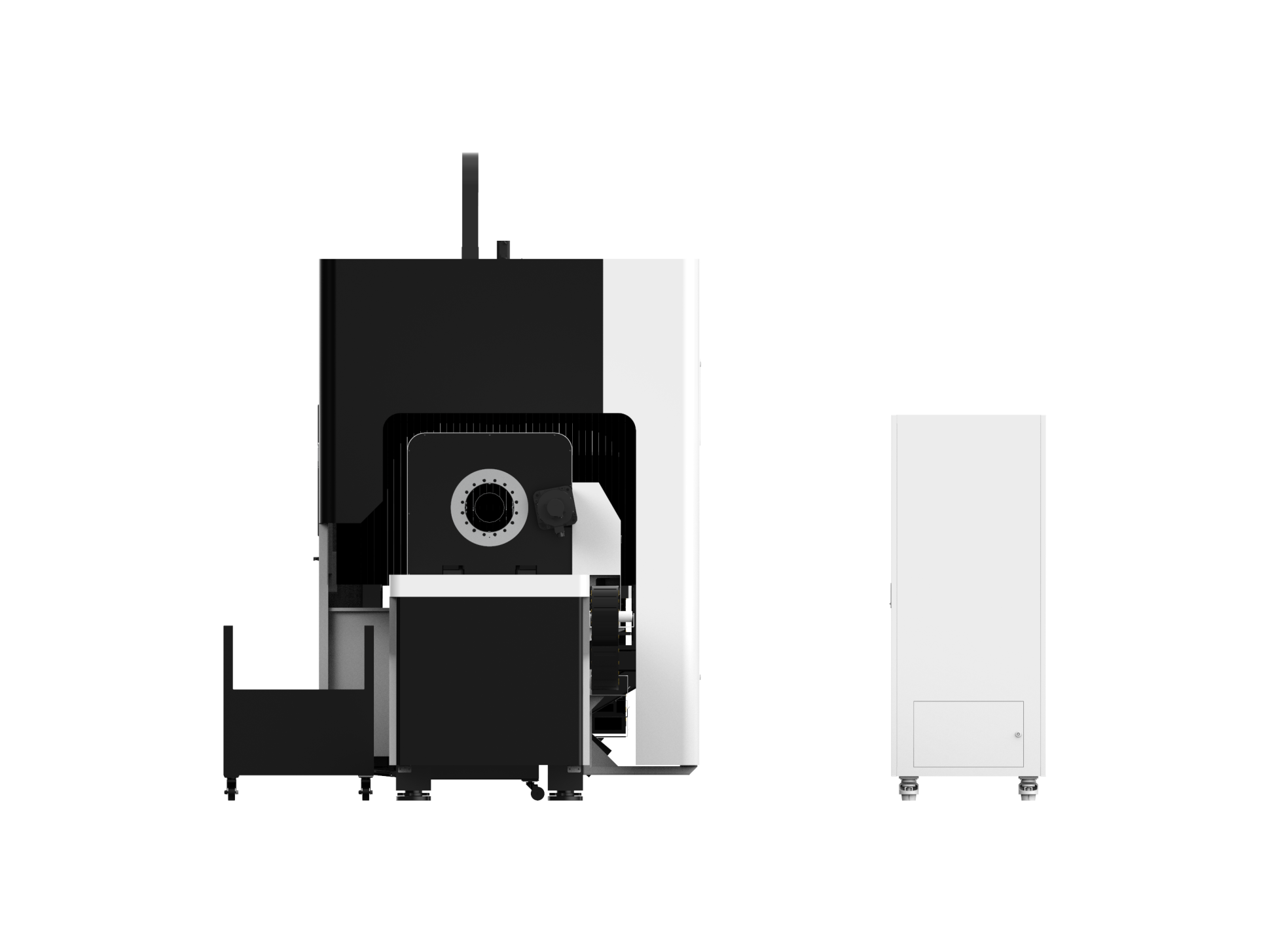

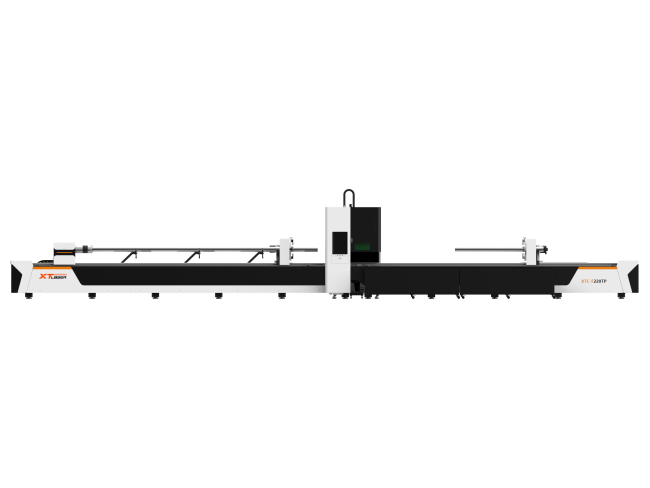

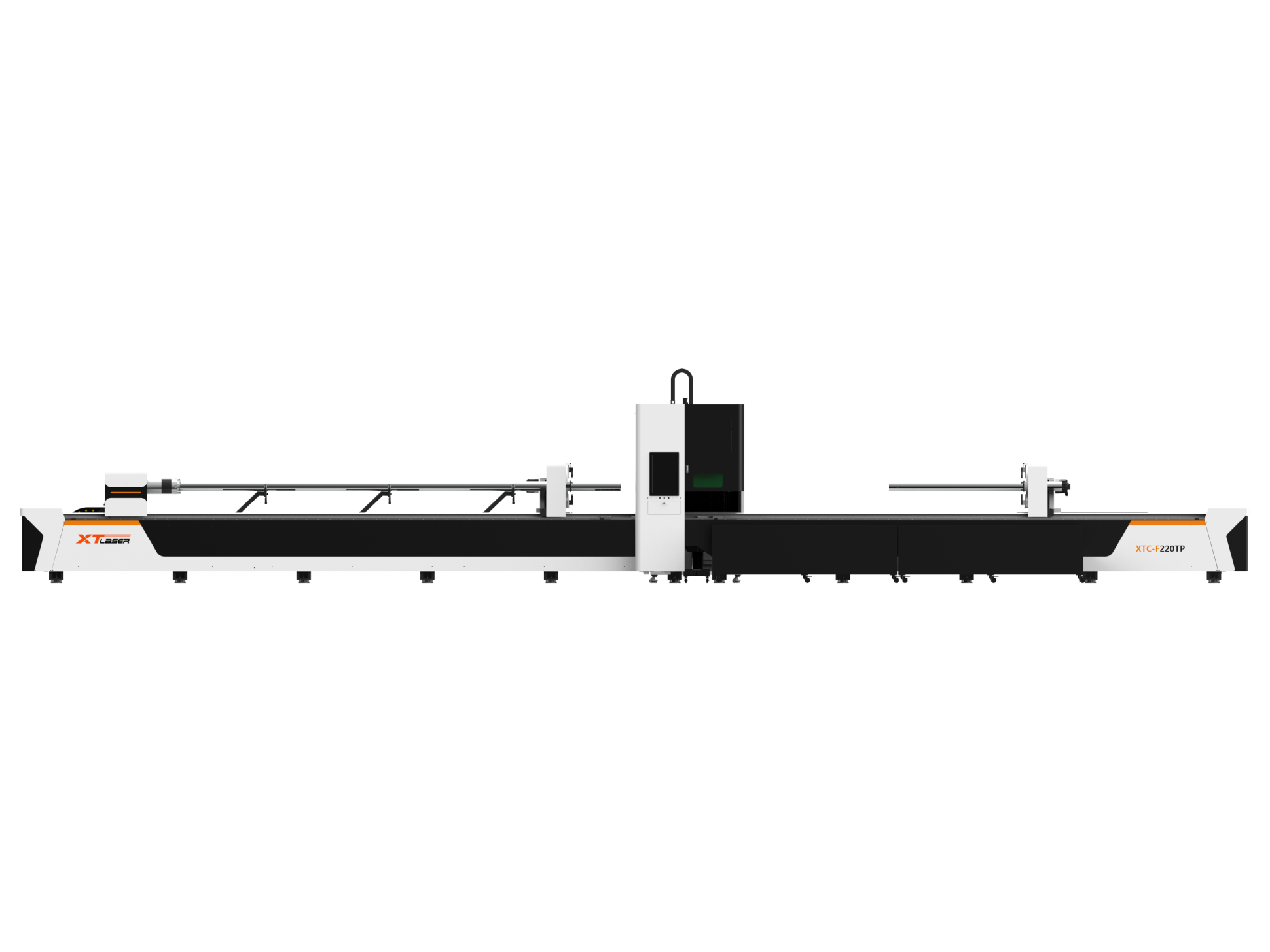

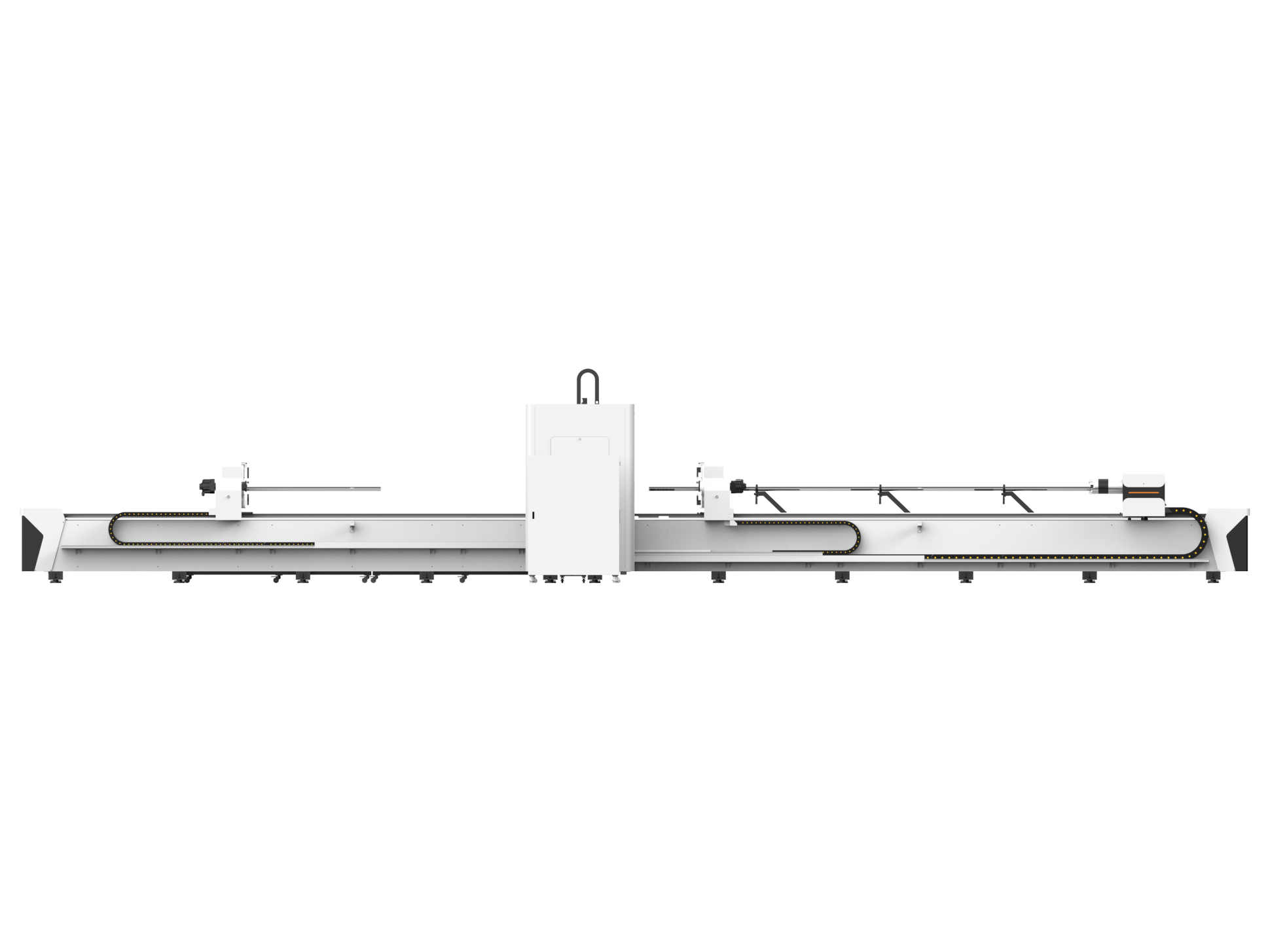

Оптоволоконный труборез с сервостолом и активной поддержкой труб XTC-TP240/6000 Raycus Servo 12+12

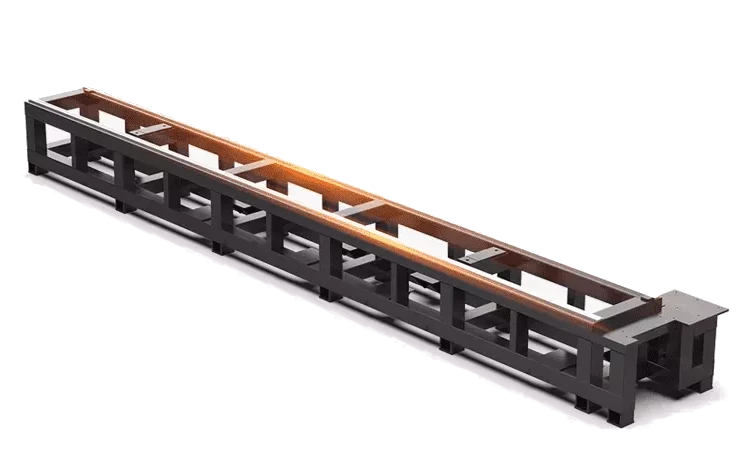

Сварная станина из труб

Станина сварена из высококачественных труб подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Характеризуется большим весом, прочностью и надежностью.

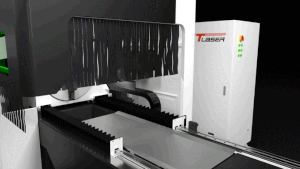

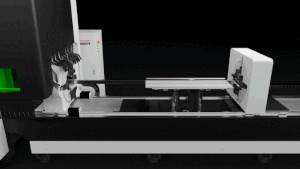

Сервостол для поддержки и автоматической выгрузки

Сервостол с активной поддержкой исключает провисание длинной трубы. Идеален для заготовок как круглого, так и не круглого сечения, позволяет отслеживать контур трубы на всех этапах вращения изделия, чего не позволяет сделать стандартная поддержка в форме цилиндра. Функция наклона стола, даёт возможность скатить трубу в зону приёма, снижая количество физической работы оператором станка.

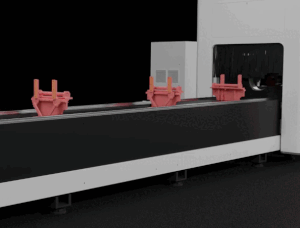

Активная поддержка труб (10 шт)

Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб любой формы. Автоматическое перемещение вверх-вниз в зависимости от формы обрабатываемых труб контролируется компьютером, позволяет поддерживать профильную трубу на всех этапах вращения.

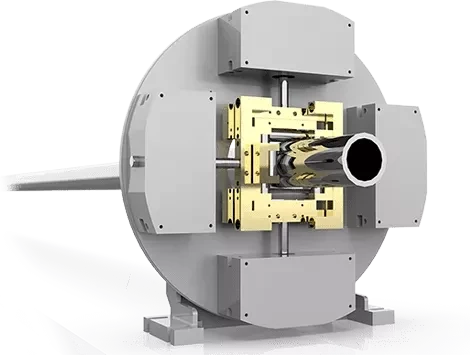

3 пневматических зажимных патрона

Три патрона обеспечивают стопроцентное использование всей длины трубы! Оптимизируют любое производство. Пневматические патроны в 2 ~ 3 раза быстрее, чем традиционные электрические патроны. В стандартной комплектации станок позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также при установке 5-осевой головы позволяет резать швеллер, полосу, профили П-, L-, U- образной формы диагональю 20 - 360 мм. При определенных настройках осуществляет резку без потери материала (с нулевым остатком). Автоматическая регулировка под диаметр обрабатываемых труб. Для синхронизации вращения патронов используется двухсторонний привод.

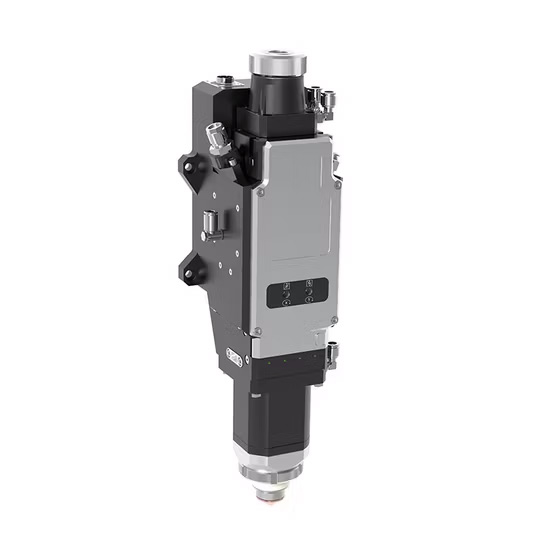

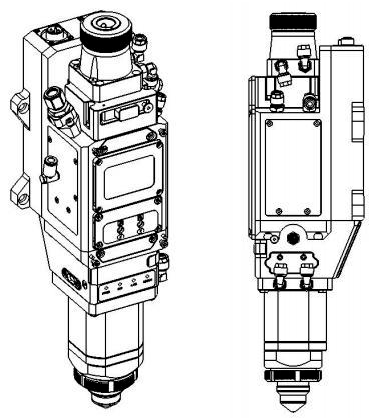

Лазерная режущая головка с автоматической фокусировкой BOCI BLT421H

BLT421 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки. Улучшенная система фокусировки предусматривает перемещение фокусных и коллиматорных линз со скоростью 30м/мин, что значительно уменьшает задержку перед резкой. Емкостный датчик позволяет отслеживать металлические детали на 360 градусов от головки, что позволяет скорректировать ее положение при переезде между деталями в случае, если возможно столкновение. Инновационная система обратной связи эффективно связывается с управляющей программой в реальном времени выводит на экран все показатели головки, а также способна полностью приостановить процесс резки при отсутствии или недостаточном давлении режущего газа, а при ухудшении качества резки, система самостоятельно скорректирует давление режущего газа в ту или иную сторону.

• Интерфейс: QBH, EOC;
• Фокусное расстояние: 150/200 мм;
• Диапазон автофокусировки: ±50 мм;
• Размер: 404x122 мм;
• Вес: 5,5 кг.

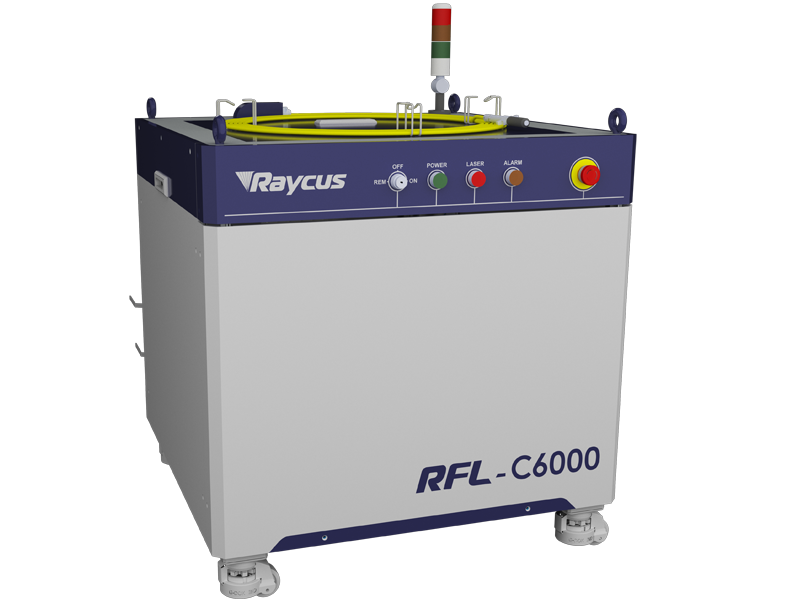

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

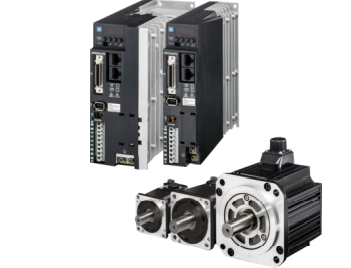

Серводвигатели и драйверы Yaskawa

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

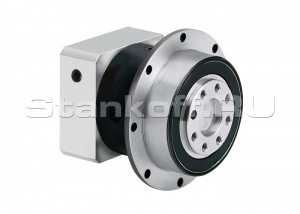

Редуктор Motoreducer

Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

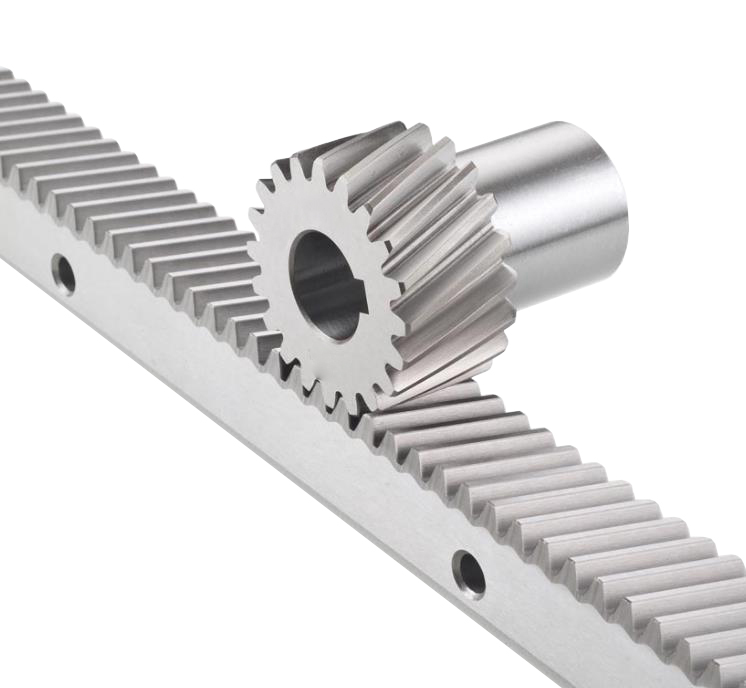

Зубчатая передача «шестерня-рейка» T-Win

Зубчатые передачи T-Win характеризует:

• Геометрическая точность всех размеров;
• Прямизна, параллельность и перпендикулярность поверхностей;
• Твердость закаленной поверхности, а также глубокий слой закалки.

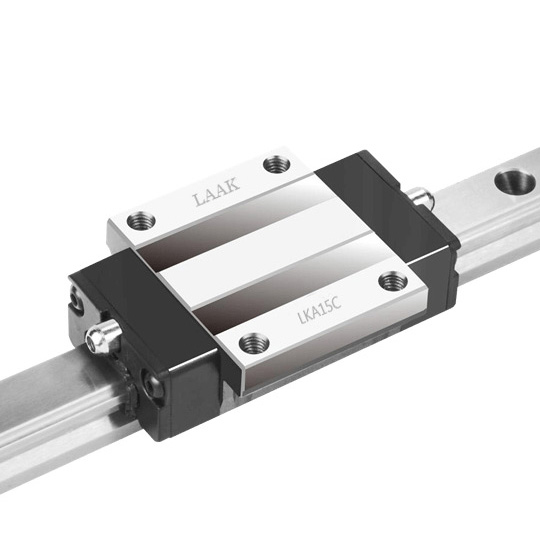

Высокоточные направляющие LAAK

Перемещение портала и лазерной головки осуществляется по линейным направляющим LAAK (Тайвань). Направляющие отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

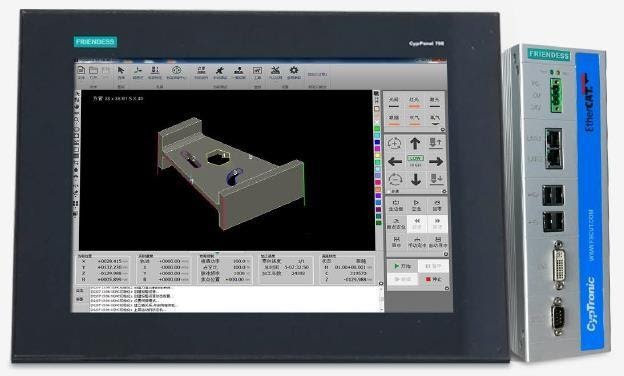

Система управления FSCUT 5000A

FSCUT5000 - это система управления волоконным лазерным труборезным станком на базе технологии EtherCAT. FSCUT5000А используется на станках с 3-мя зажимными патронами. Система поддерживает работу с утилитой TubesT 3D Nesting, которая позволяет повысить производительность и минимизировать количество остаточного материала.

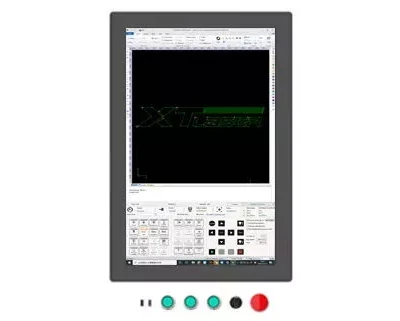

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков. Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб). Поддержка нескольких языков. Сигнализация низкого давления вспомогательного газа и ошибок резки. Сигнальная лампа безопасности.

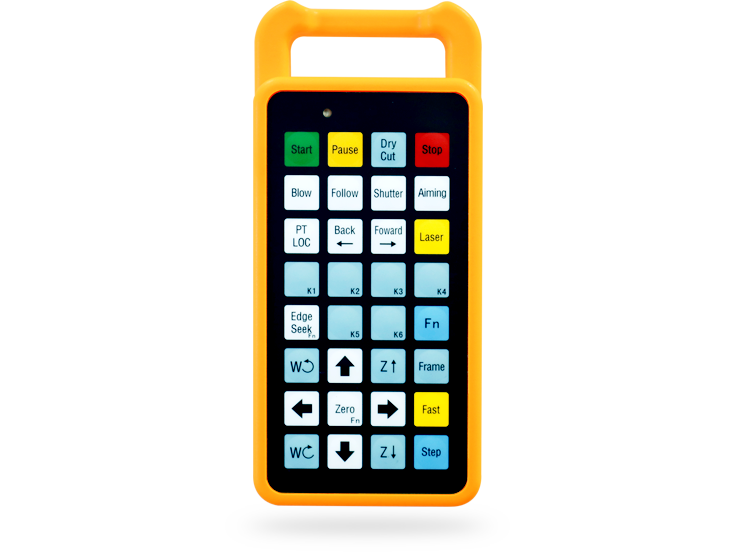

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

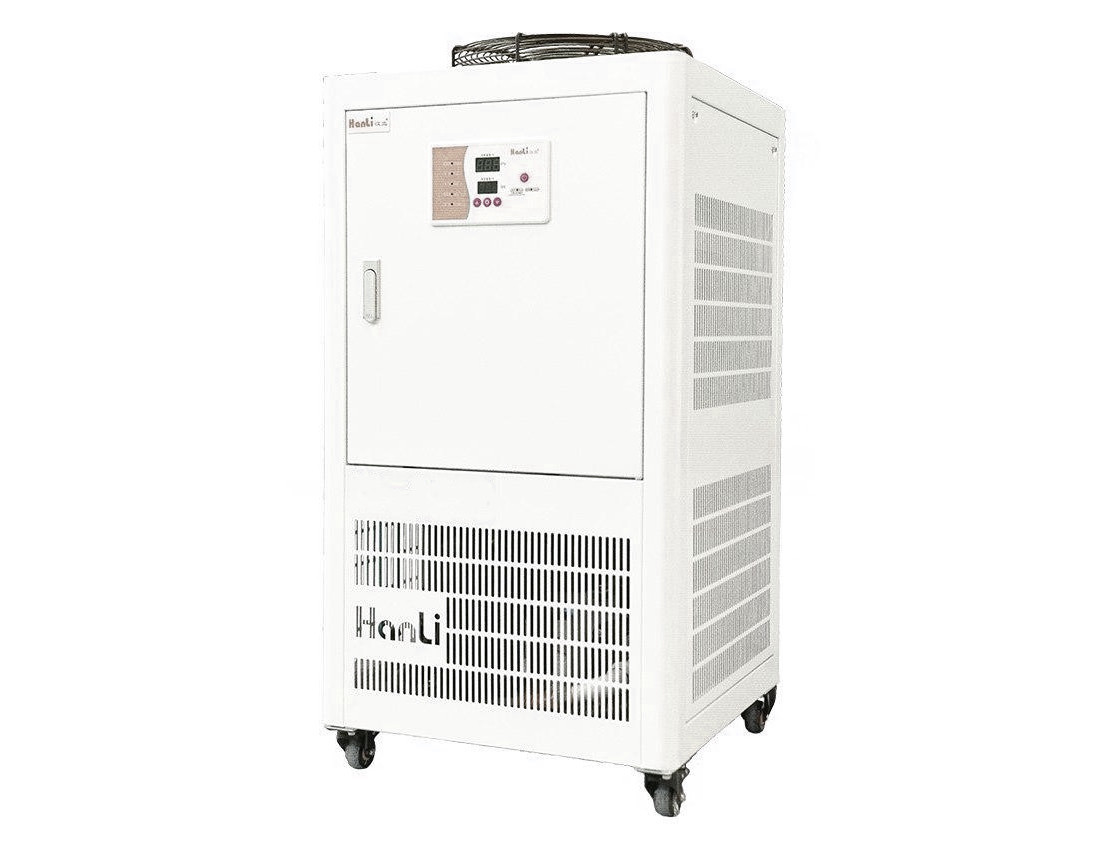

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.
