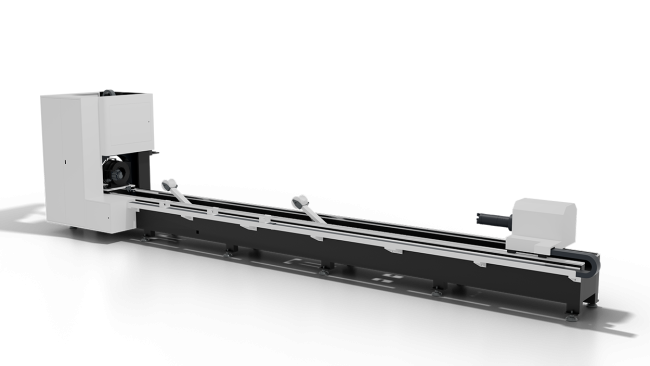

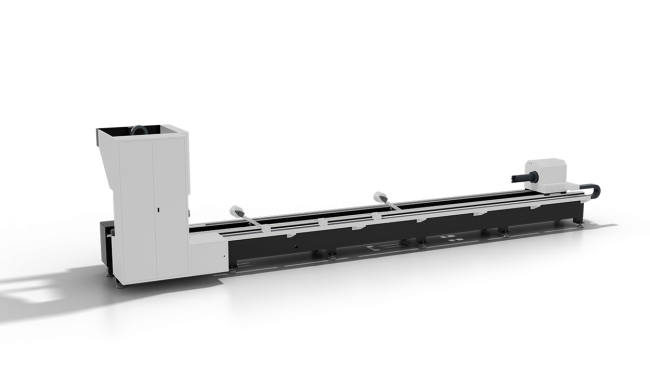

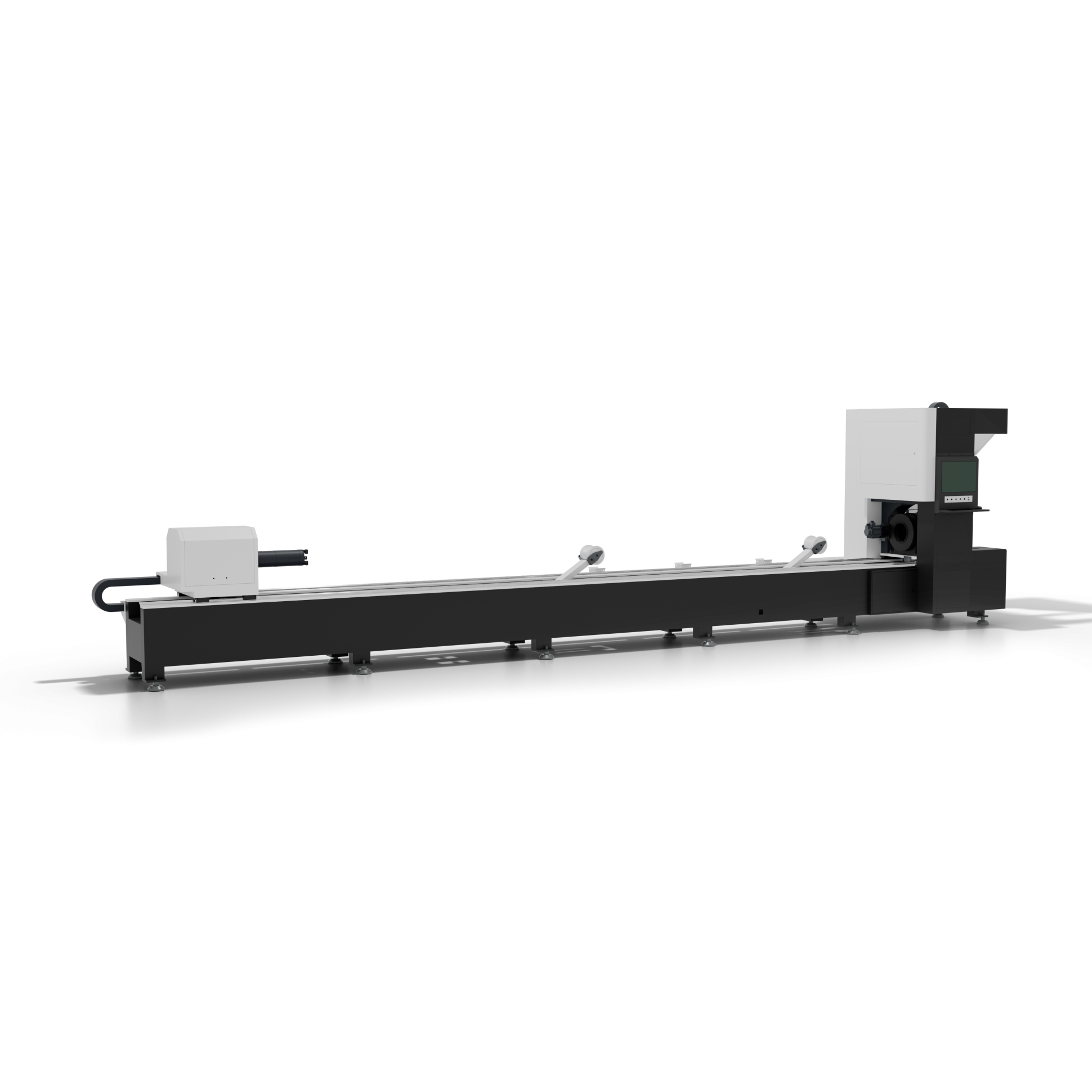

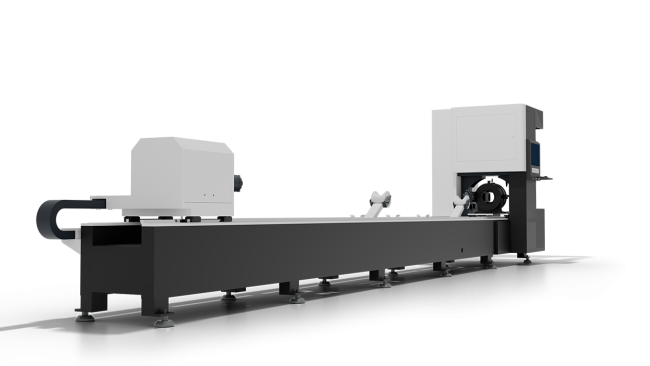

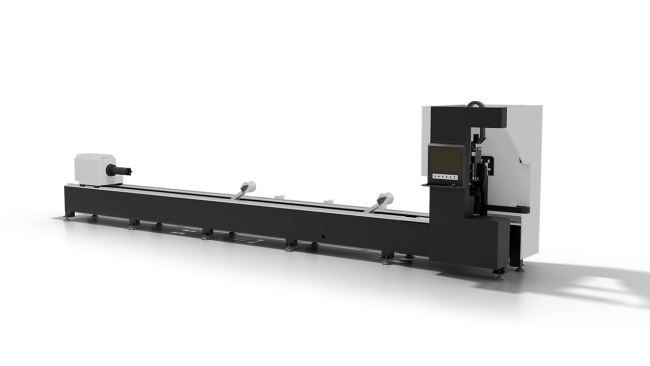

Оптоволоконный лазерный труборез STL-T6024/3000 Raycus

Лазерный труборез STL-T6024/3000 предназначен для высокоточной и стабильной обработки круглых, квадратных труб и профилей H, I, С, U, L диаметром от 15 до 240 мм с максимальной длиной заготовки до 6000 мм, что делает его оптимальным решением для серийного и мелкосерийного производства. Станок оснащён передним и задним пневматическими патронами, обеспечивающими надёжную фиксацию трубы и высокую точность позиционирования в процессе резки.

Управление осуществляется через русифицированное программное обеспечение FSCUT 3000DE-M, построенной на базе шины EtherCAT с системой программного контроля работы станка в режиме реального времени, что позволяет оператору отслеживать параметры резки и оперативно реагировать
на изменения процесса. Оборудование оснащено автоматической регулировкой газов и автоматической системой смазки, что обеспечивает стабильное качество резки и снижает влияние человеческого фактора. В конструкции реализована функция аварийного сигнала при низком давлении, модуль безопасности нового поколения, а также поддержка Wi-Fi-контроля и удалённого устранения неисправностей, повышающие надёжность и удобство эксплуатации. Поддерживается ПО TubePro для подготовки траекторий резки труб. В стандартную комплектацию входит вытяжной вентилятор производительностью 2664–5268 м³/ч для эффективного удаления дыма и пыли, а также вертикальный монитор ADVANTECH размером 320x560 мм, обеспечивающий удобную визуализацию интерфейса и комфортную работу оператора.

Комплектующие

Особенности

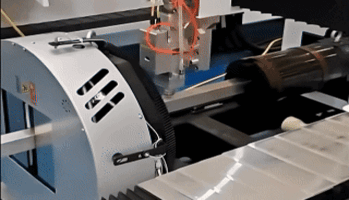

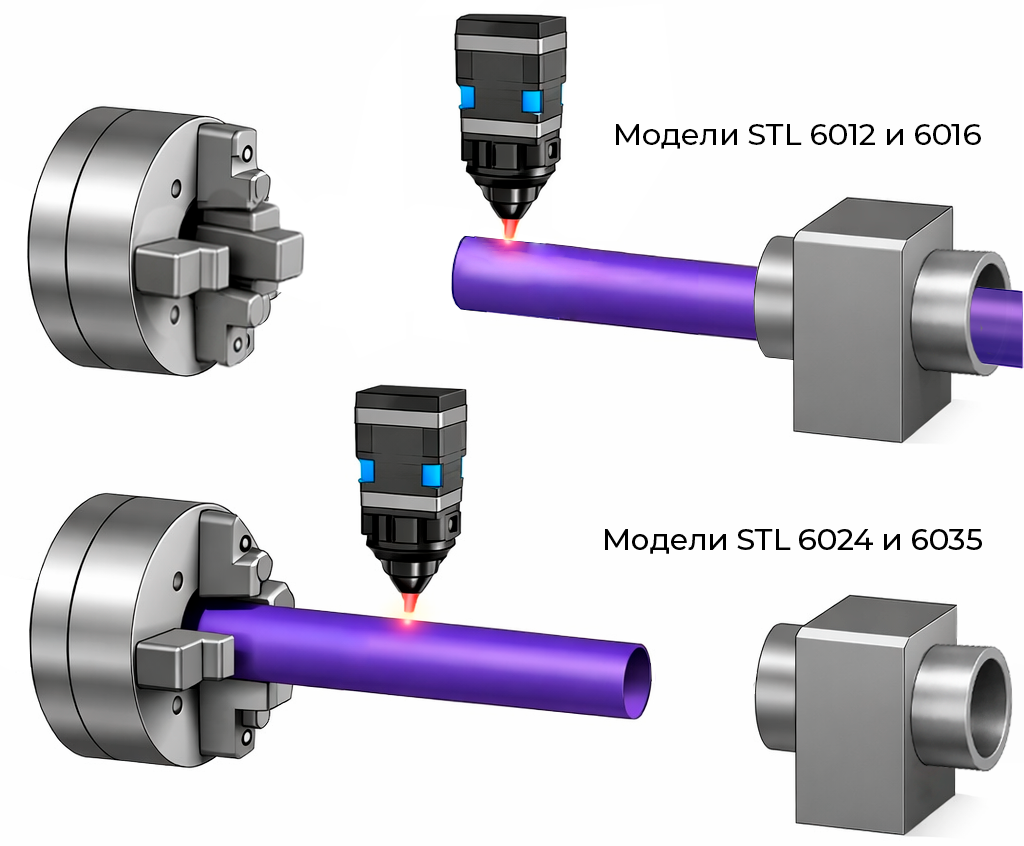

Минимизация мёртвого остатка Конструкция трубореза позволяет режущей голове резать трубу двумя способами: находясь между левым и правым патроном и классическим способом справа от переднего правого патрона. При резке труб большого диаметра требуется удержание трубы кулачками заднего патрона, вследствие чего последняя часть заготовки остается в зоне зажима. По этой причине выполнение резки больших труб с нулевым остатком невозможно. Трубы небольшого размера (модели 6012 и 6016) могут удерживаться только передним патроном и не держаться задним, что обеспечивает остаток 0 мм. Трубы большого размера (модели 6024 и 6036) должны удерживаться кулачками заднего патрона, поэтому остаток не может равняться 0 мм.

Дополнительные опции

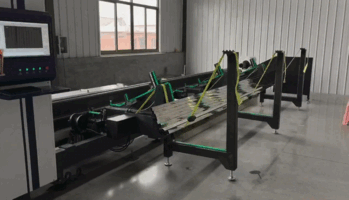

Система автоматической погрузки Максимальный вес стопки 5000 кг; Максимальный вес одной трубы 100 кг; Минимальный размер трубы 10 мм; Максимальный размер трубы 120 мм.
