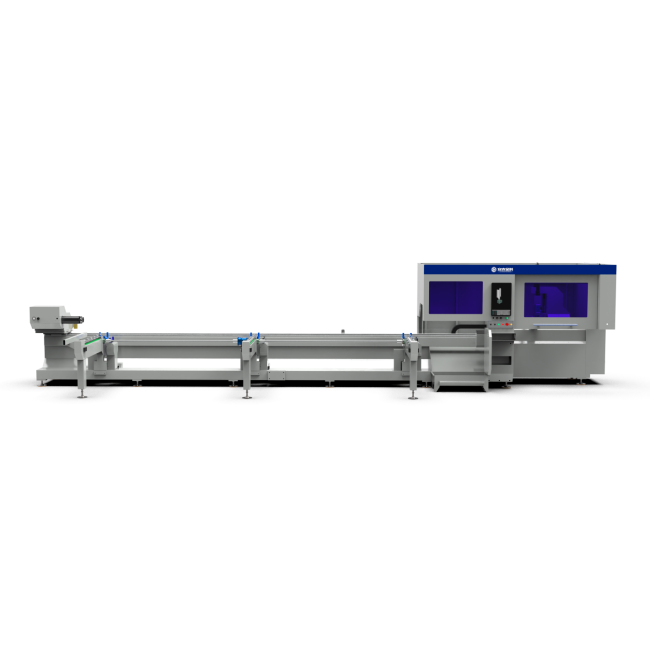

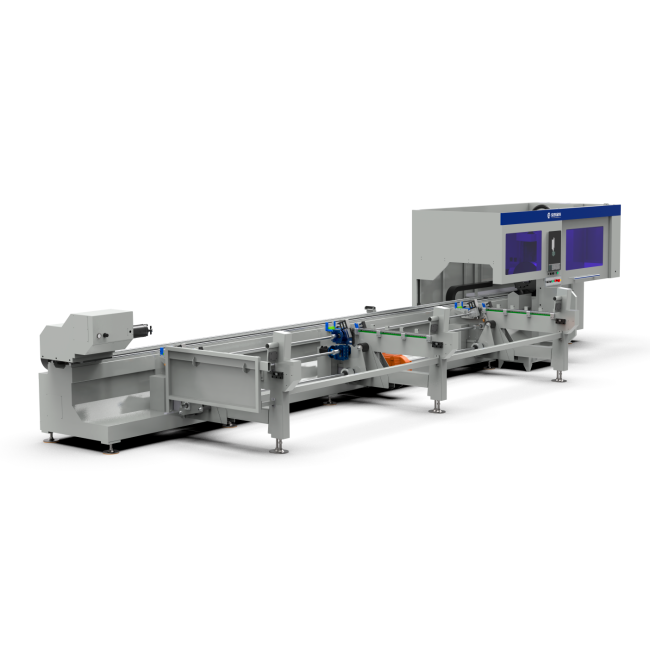

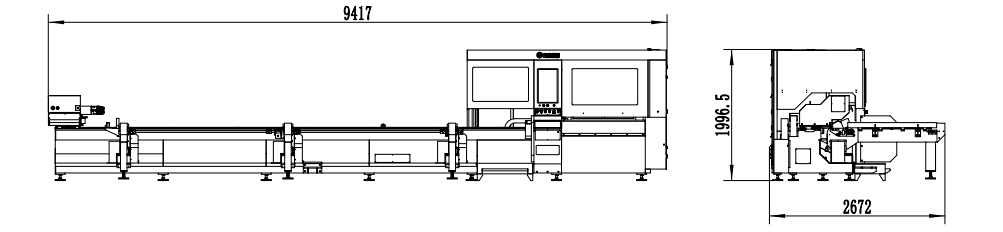

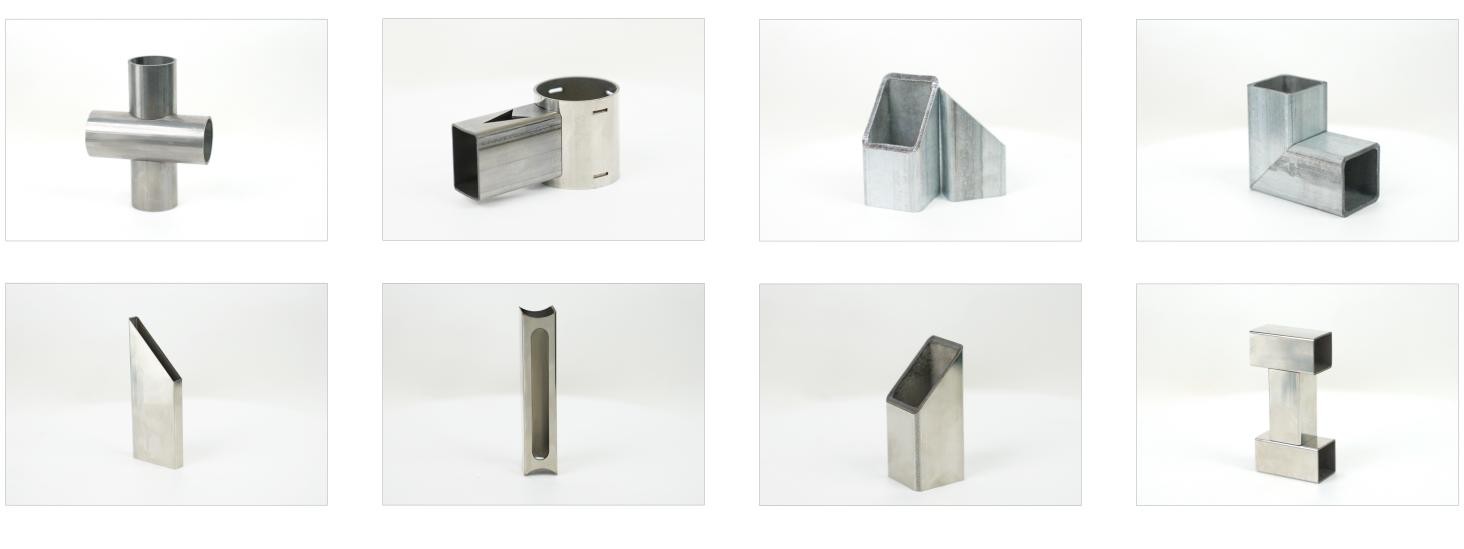

Оптоволоконный лазерный труборез с наклонной головой и полуавтоматической системой погрузки A12-C/3000 Raycus

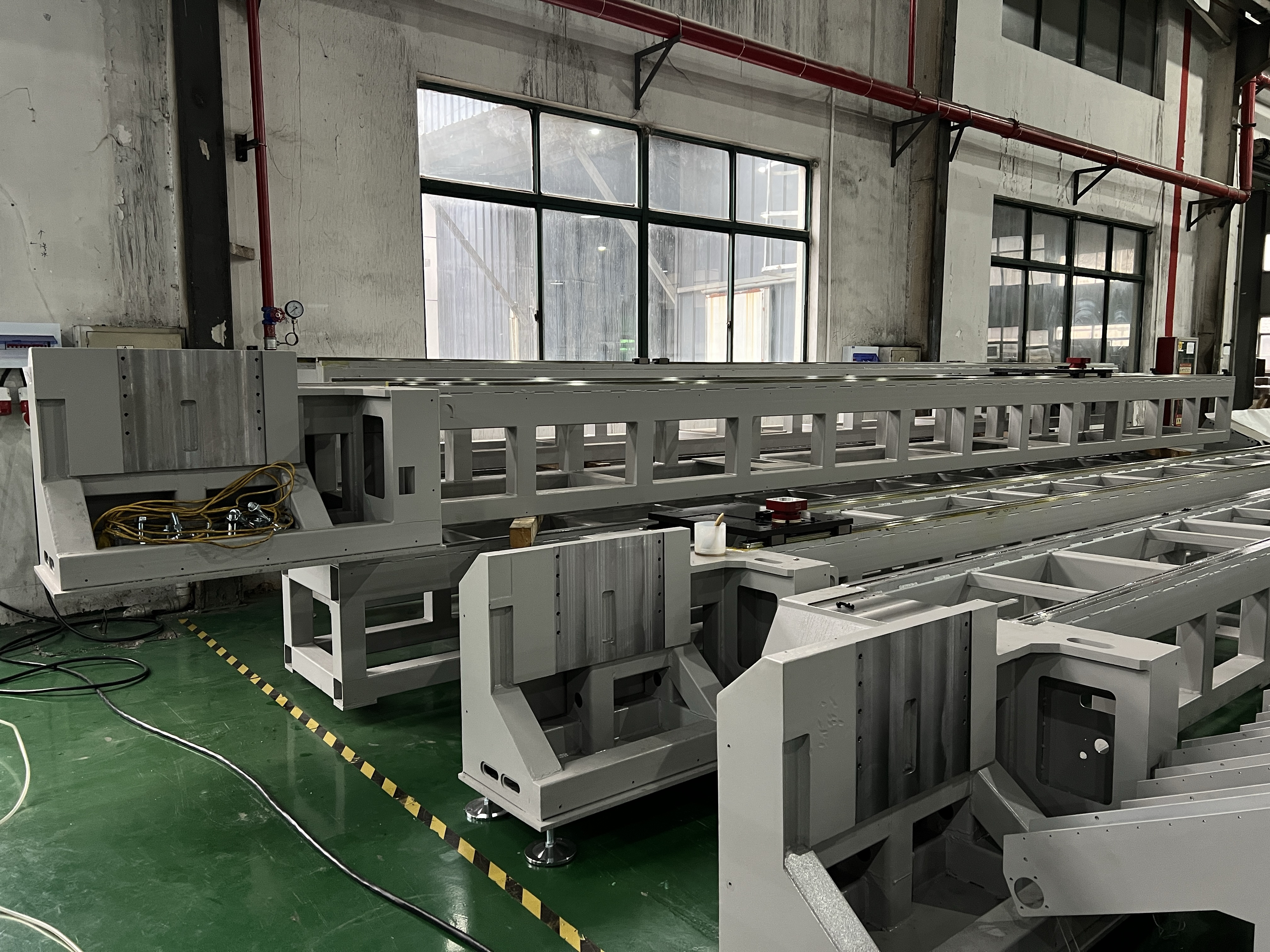

Горизонтальная станина

Станина изготовлена из высококачественных материалов с использованием передовых технологий сварки и тепловой обработки, что обеспечивает ее прочность и стабильность. После отжига станина подвергается точной обработке на крупных фрезерных станках с ЧПУ. Поверхность станины, где расположены направляющие и зубчатые рейки обрабатывается с целью достижения определенной гладкости, ровности и точности формы. Даже при работе на высоких скоростях и ускорениях станина сохраняет минимальные вибрации и деформации, что обеспечивает надёжную и точную работу лазерного станка.

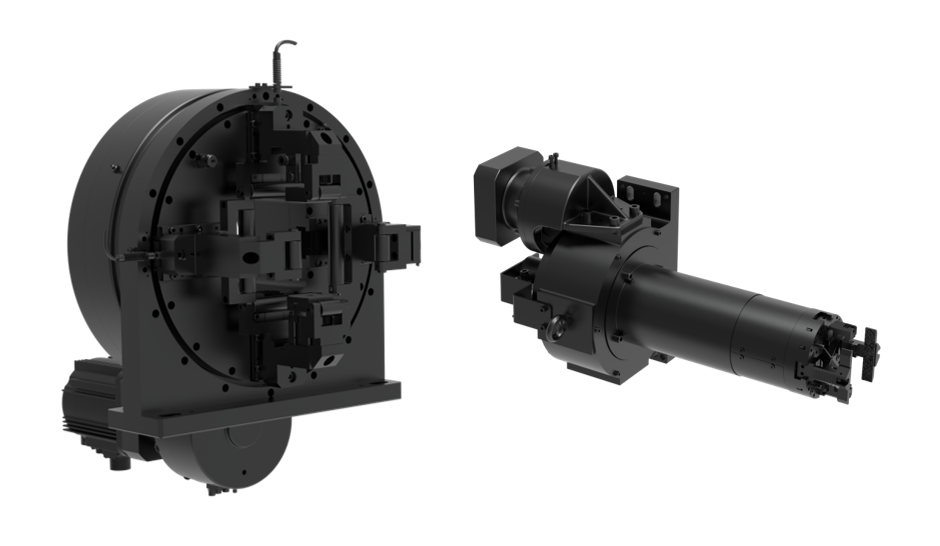

Пневматический зажимной патрон

Универсальный зажимной патрон широко применяется в специальных лазерных станках для резки труб, где требуется высокая точность и скорость работы. Обладают более высокой скоростью по сравнению с традиционными патронами. Зажимной патрон надежно удерживает трубы различных форм: круглого, квадратного и овального сечения со стороной от 15 до 120 мм.

Роликовая система поддержки трубы

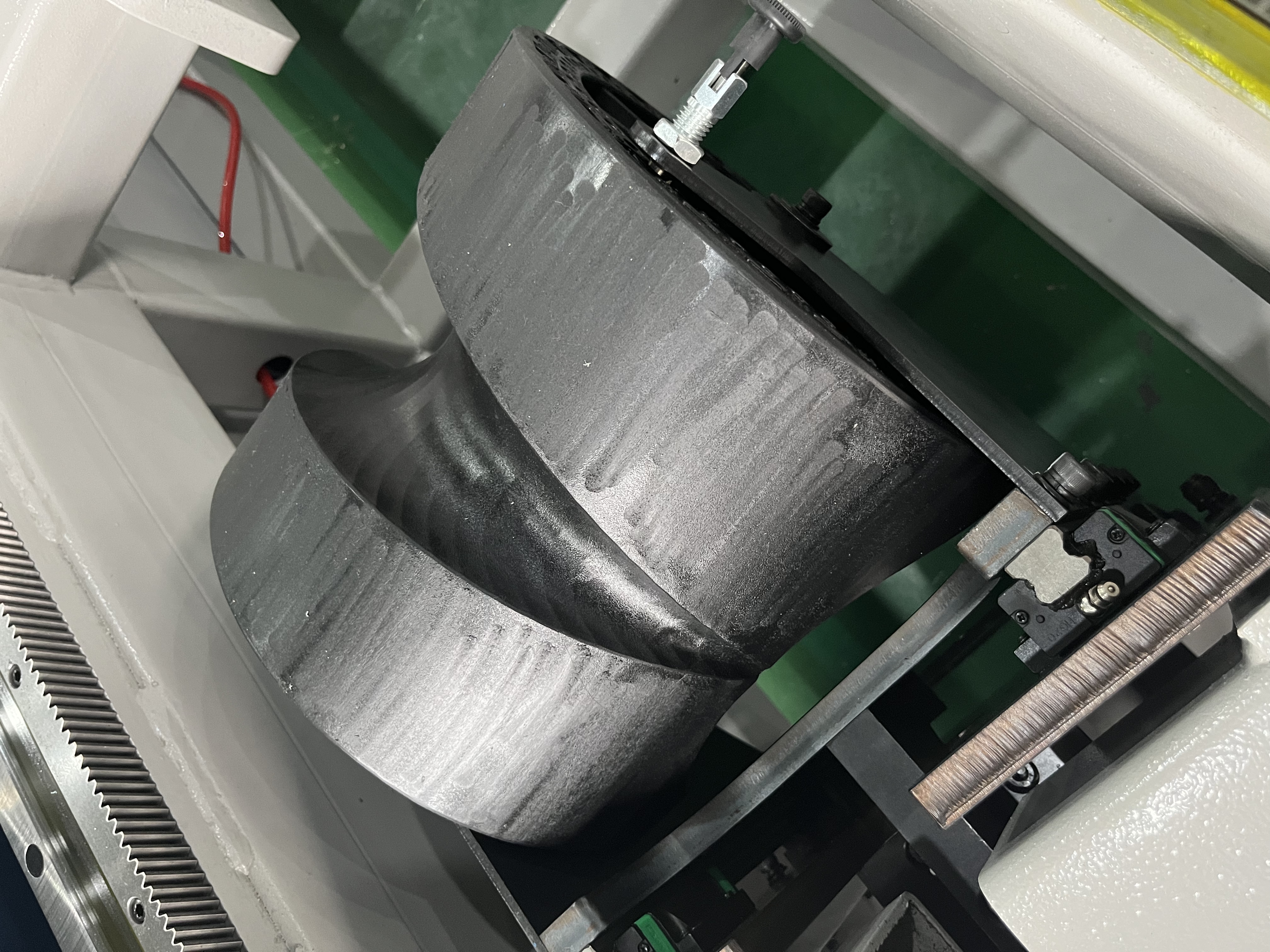

Для поддержки труб используются специальные ролики с конусообразным вырезом. Эти ролики могут вращаться на 360 градусов в зависимости от размера трубы и фиксироваться в нужном положении. Станок оборудован двумя опорами, которые могут подниматься и опускаться.

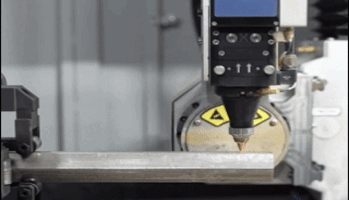

Модифицированная наклонная лазерная голова Ospri LCS03C0-H01

• Тип интерфейса: QBH;
• Рабочая длина волны: 1080 ±10 нм;
• Номинальная мощность: ≤ 3 кВт;
• Диапазон регулировки фокуса: −18 ~ +15 мм;
• Диапазон центрирования: ±1,5 мм;
• Скорость регулировки фокуса: 100 мм/с;
• Давление вспомогательного газа: ≤ 3 МПа;
• Масса: 3,2 кг.

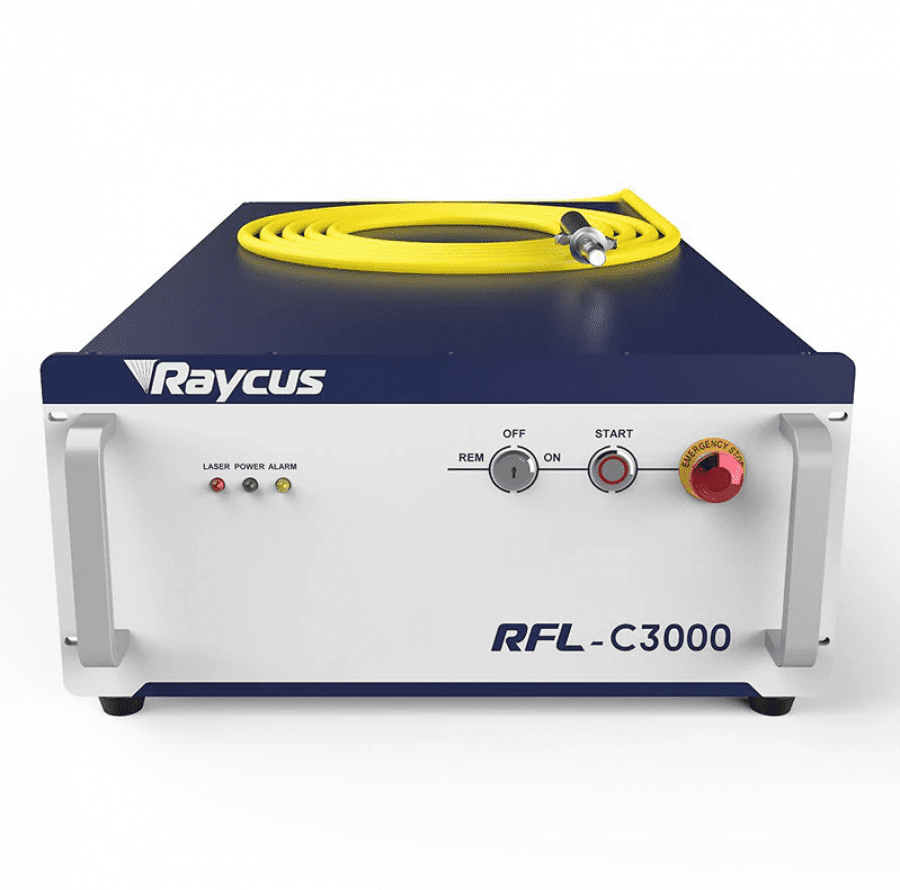

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

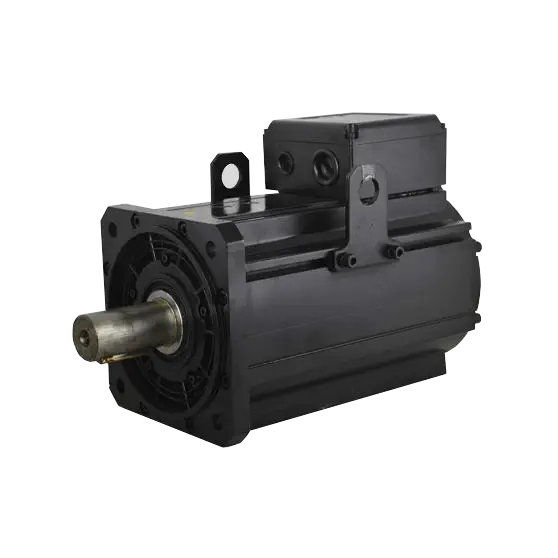

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

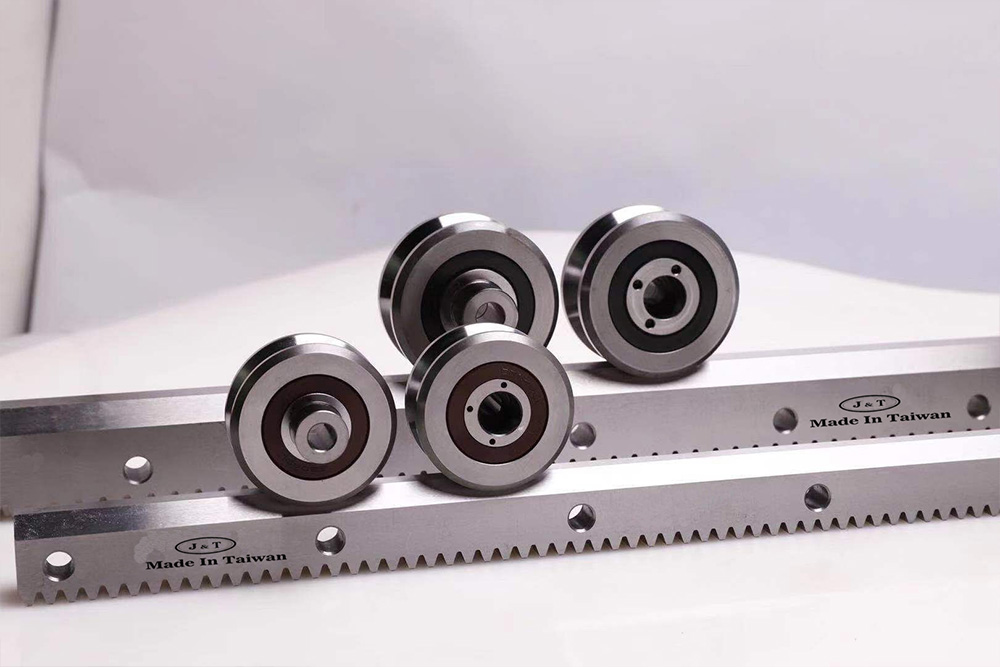

Зубчатая передача «шестерня-рейка» J&T

J&T – производитель высокоточных компонентов механической трансмиссии, основанный на Тайване. Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

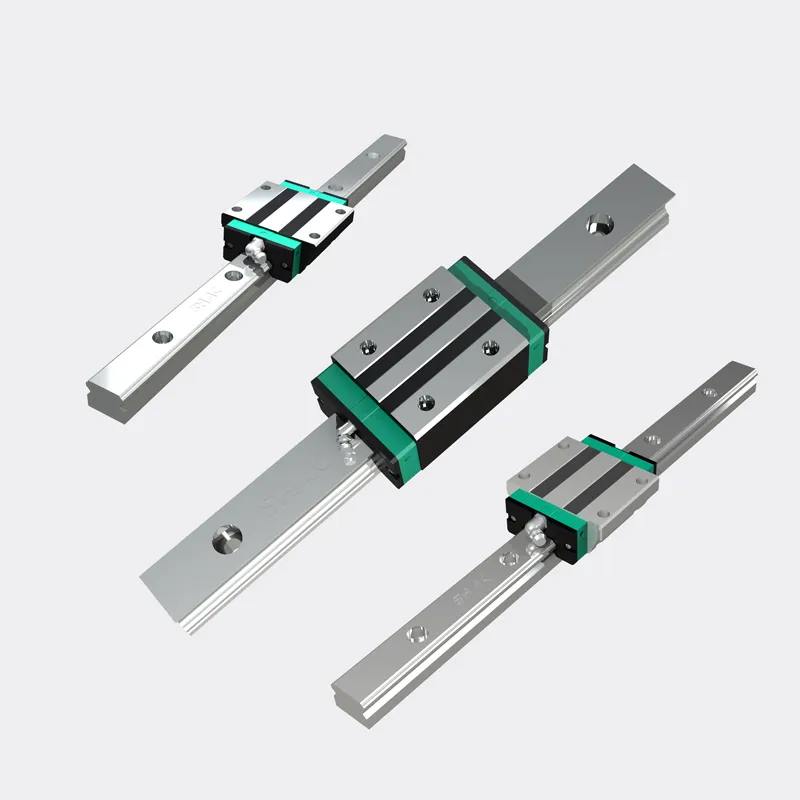

Высокоточные направляющие SHAC

Обеспечивают высокоточное линейное перемещение за счёт использования рециркуляционных элементов качения, что позволяет значительно снизить трение (до 1/50 по сравнению с направляющими скольжения), повысить жёсткость и точность позиционирования, особенно при работе совместно с прецизионными шарико-винтовыми парами.

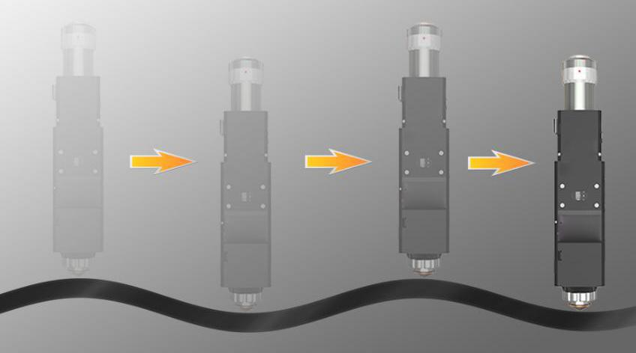

Ёмкостный датчик высоты

Ёмкостный датчик, представляет собой высокопроизводительное устройство с Ethernet интерфейсом. Необходим для определения высоты режущей головы над поверхностью металла, определения формы трубы и избегания препятствий.

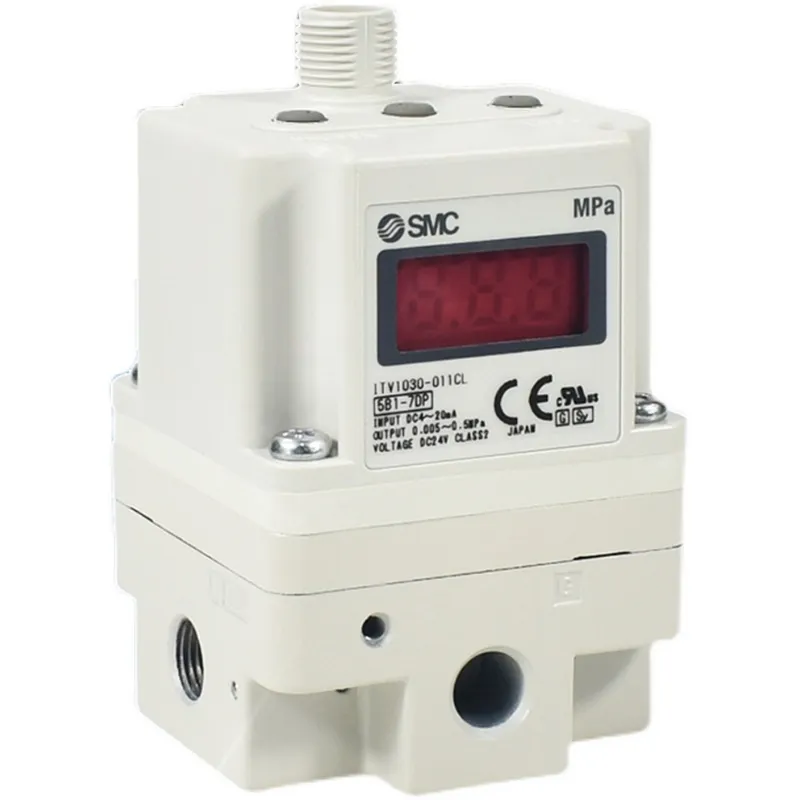

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

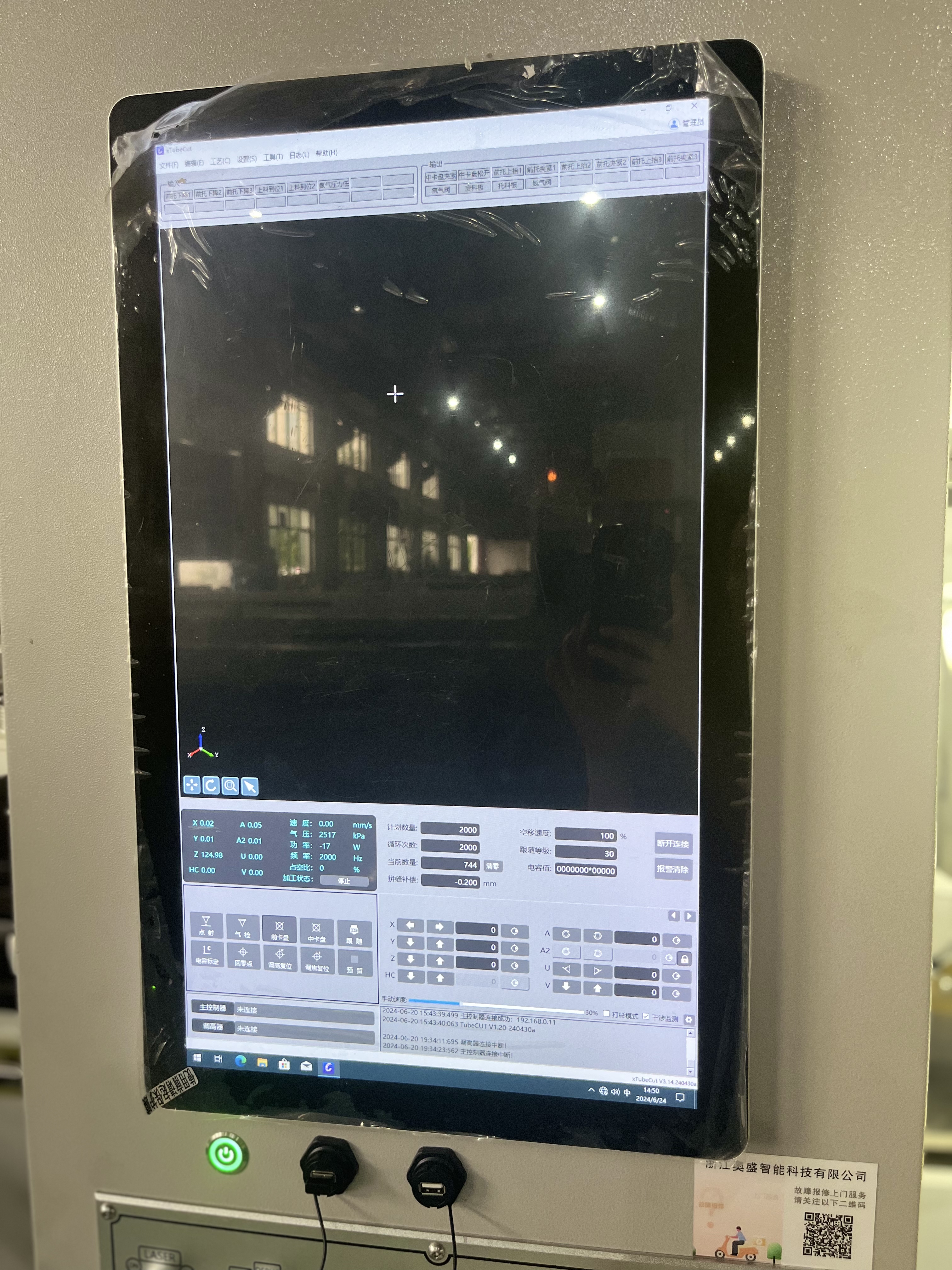

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

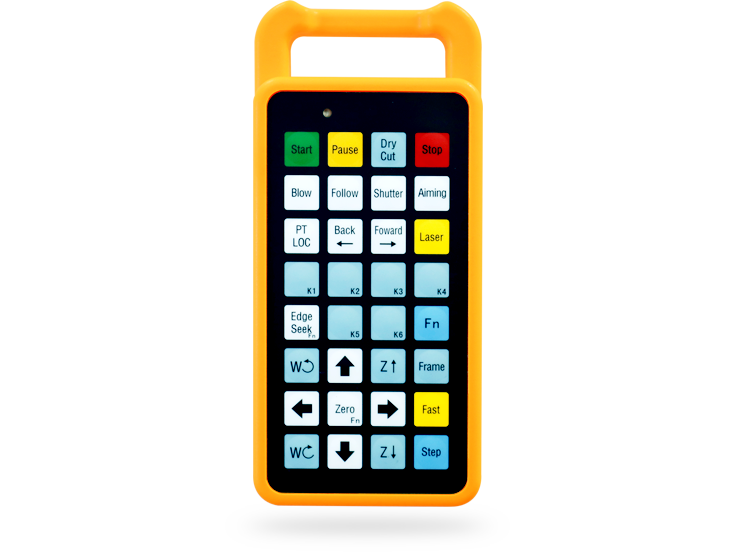

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

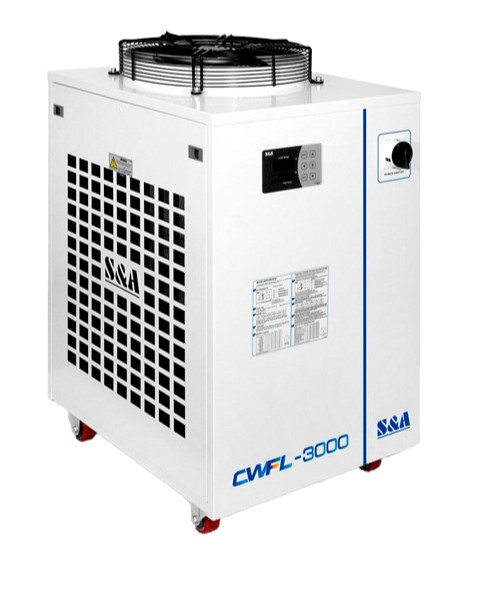

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

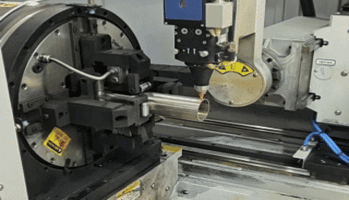

Минимизация мертвого остатка

Патрон и режущая голова имеют функцию взаимного обхода, при этом режущая голова может выполнять выход за зону переднего патрона, что позволяет минимизировать хвостовой остаток заготовки. В процессе резки портал перемещается в зону между задним и передним патроном труборезного модуля, при этом труба остаётся зажатой кулачками заднего патрона, что обеспечивает стабильную фиксацию заготовки и безопасность обработки.

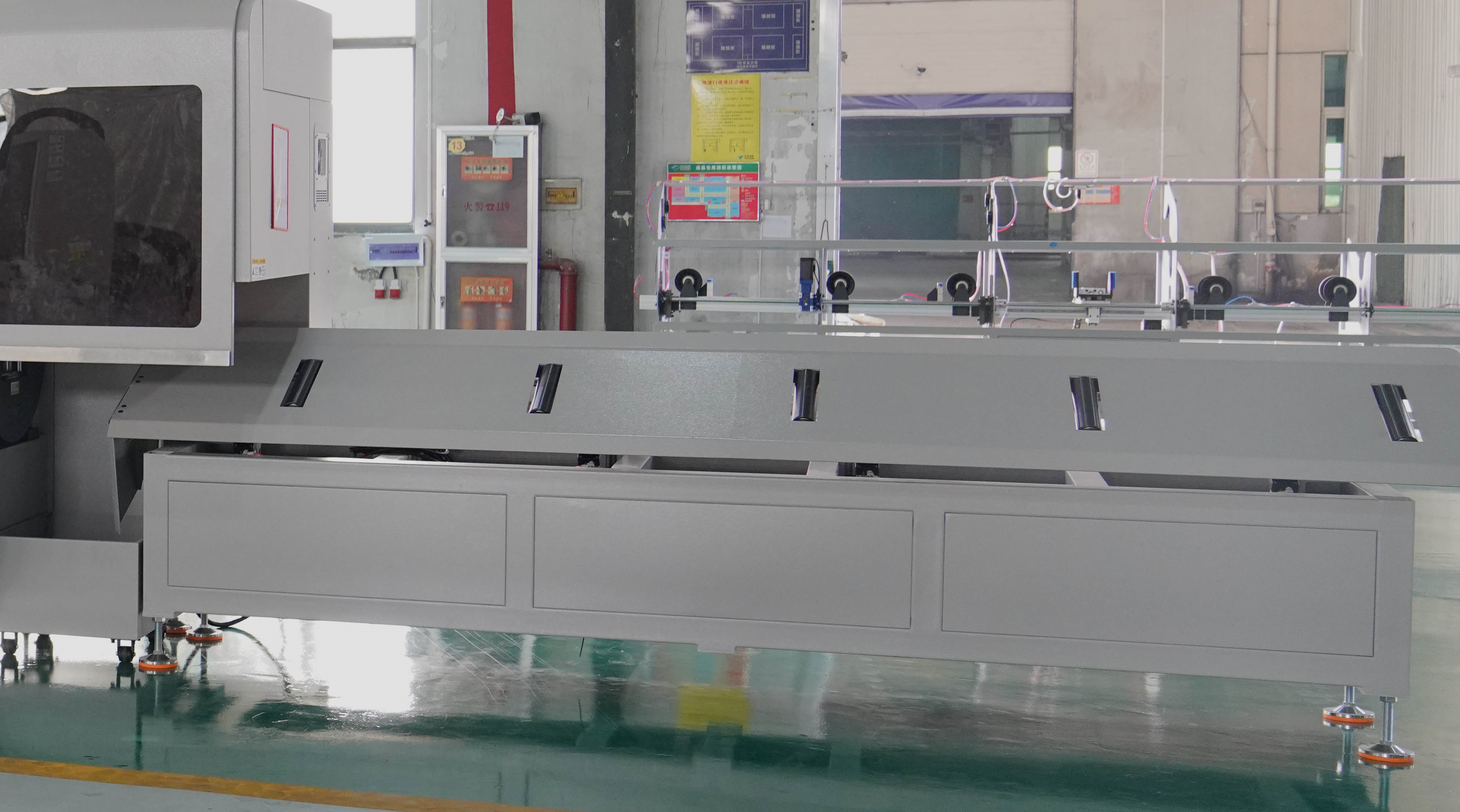

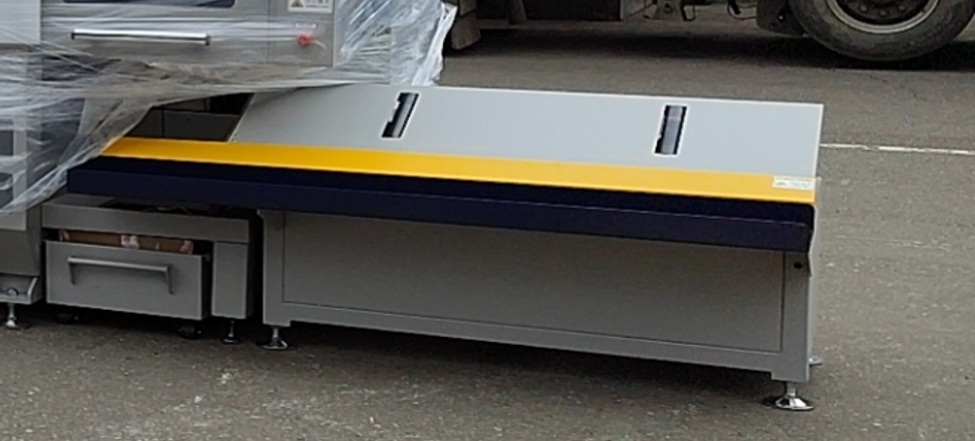

Стол для поддержки трубы в зоне выгрузки (2 метра)

Стол активно поддерживает трубы длиной до 1,5 метра, предотвращая их деформацию во время резки. Это особенно важно при работе с гибкими материалами, так как позволяет повысить точность процесса резки. Обработанные трубы плавно попадают в лоток готовых деталей. Общая длина зоны выгрузки составляет 2 метра.

Сервостол для поддержки труб в зоне выгрузки (4 метра)

Стол предназначен для поддержки длинных труб до 5 метров, предотвращая их деформацию во время резки, что особенно полезно при обработке гибких материалов и способствует улучшению точности процесса резки. Использование этого стола особенно рекомендуется для длинных и больших квадратных/прямоугольных труб.
