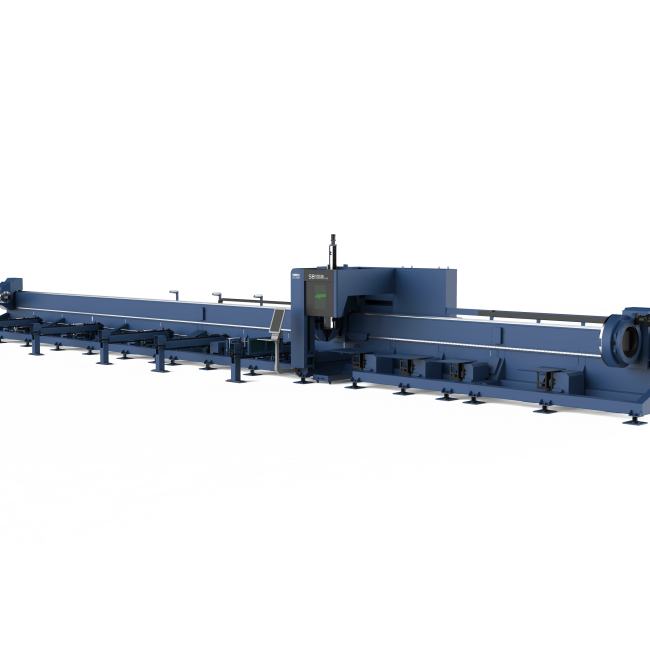

Оптоволоконный лазерный труборез с 3мя патронами LD Laser S8-12036-12/12000

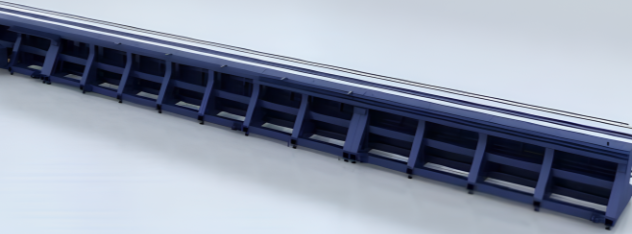

Сварная станина из листовой стали

Сварная станина из листовой стали обеспечивает стабильность и точность в работе оборудования.

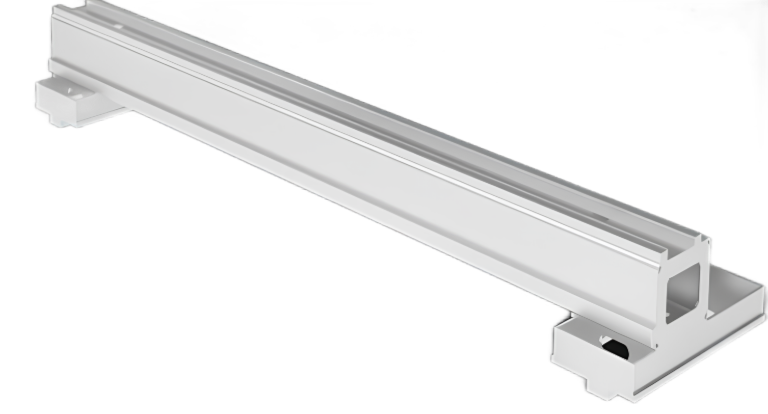

Портал-ось x

Легкий и прочный портал обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

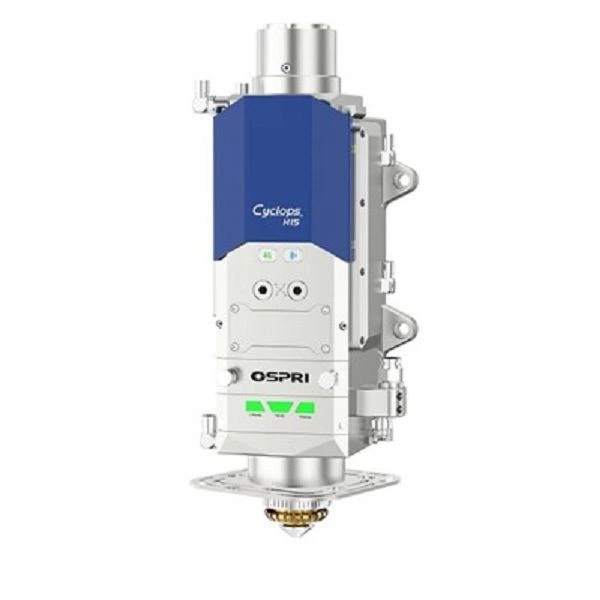

Лазерная голова с автофокусом OSPRI LCH15B

Интеллектуальная волоконная лазерная голова высокой мощности, предназначенная для высокоскоростной и точной резки металлических материалов. Она оснащена передовыми технологиями, обеспечивающими стабильную работу и высокую производительность.

• Мощность: до 15 кВт;
• Скорость фокусировки: 200 мм/с
• Фокусные расстояния: 200 мм, 250 мм, 300 мм
• Диапазон фокусировки: от -39 мм до +30 мм
• Общий вес: 7 кг
• Тип соединения: QBH, QD, LOE3.2, QF-D и другие
• Тип волокна: 1064 нм
• Система охлаждения: вода
• Интеллектуальная система управления: встроенные модули 4G и Bluetooth для передачи данных и удалённого мониторинга.

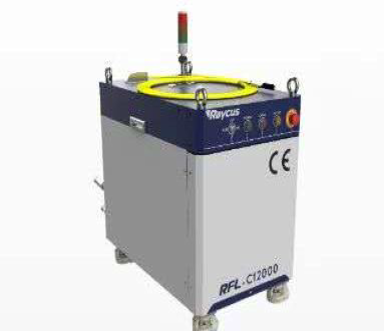

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

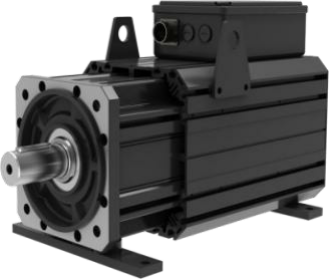

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

Система автоматической смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

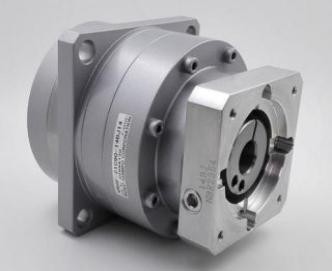

Редуктор BEITTO

• Высокая точность и надежность. • Компактный дизайн, что позволяет использовать их в ограниченных пространствах. • Долговечность и устойчивость к износу. • Возможность работы в различных условиях эксплуатации.

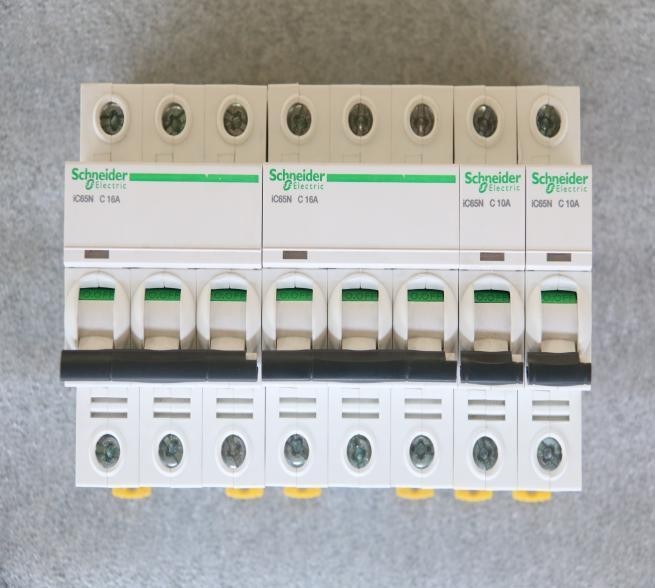

Электрические компоненты

Электрические компоненты производителя Schneider.

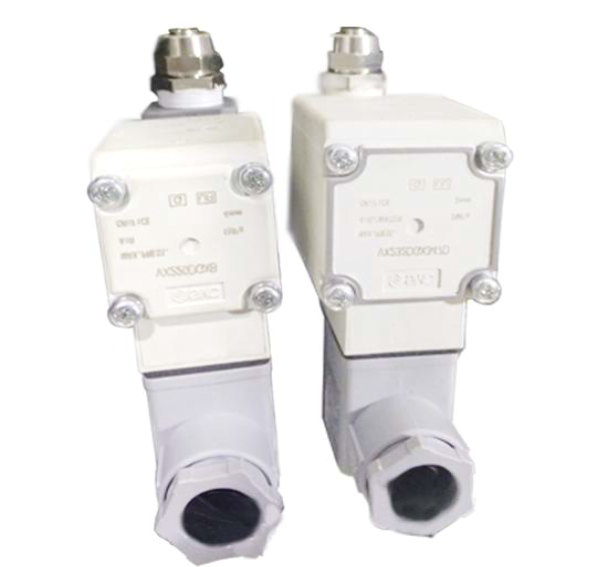

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

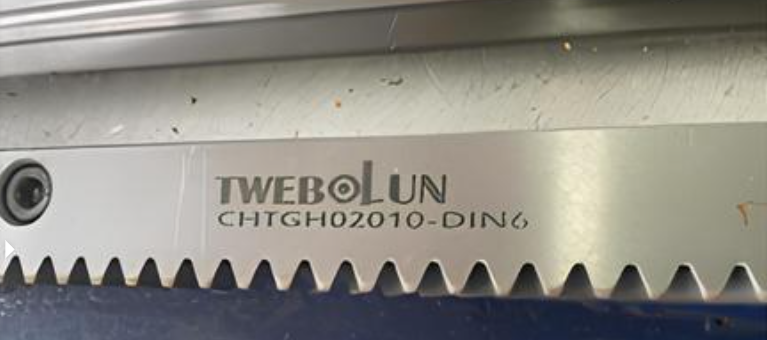

Косозубая рейка

Косозубая рейка TWEbolun позволяет добиться высоких скоростных показателей без потери точности обработки.

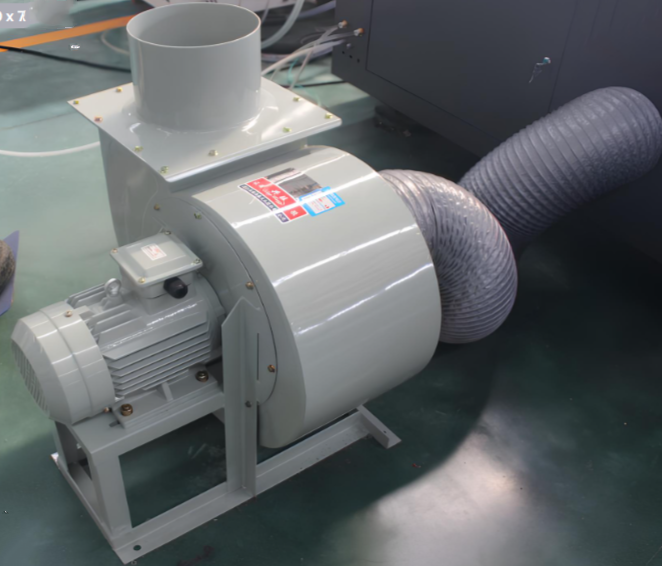

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

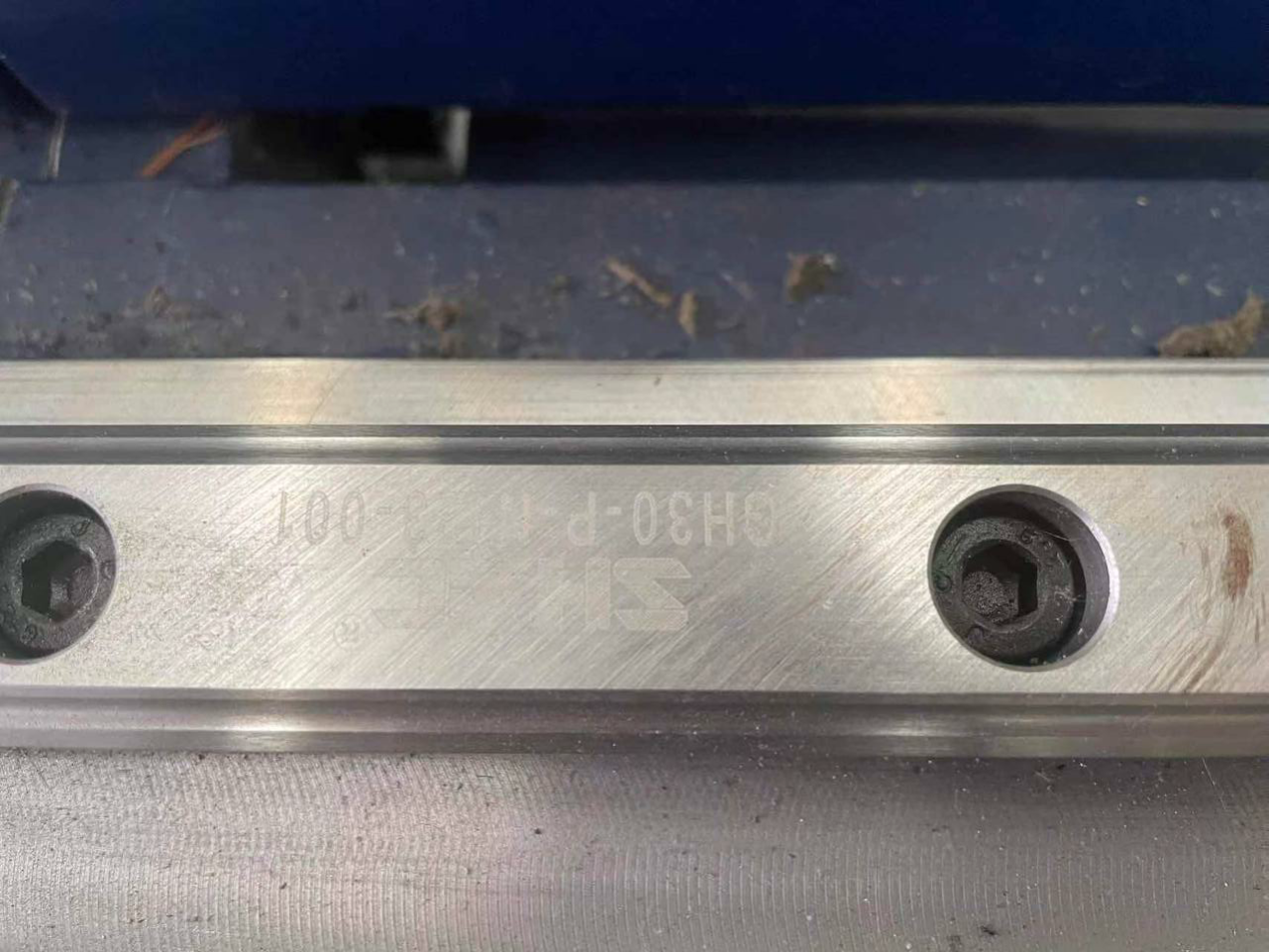

Высокоточные линейные направляющие SHAC (Тайвань)

Направляющие линейного перемещения SHAC созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества. SHAC являются направляющими, которые предназначены для решения множества задач линейного перемещения в сфере строения станков и машиностроения, также они универсальны для решения задач линейного перемещения при производстве станков ЧПУ и автоматизированных комплексов.

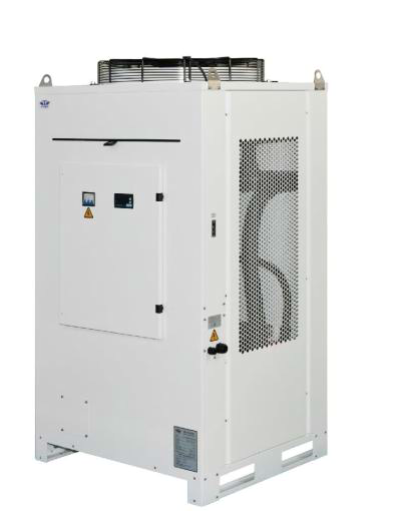

Чиллер TONGFEI 12 кВт

Промышленная система водяного охлаждения, предназначенная для эффективного поддержания температуры лазерных станков с волоконным лазером мощностью до 12 кВт

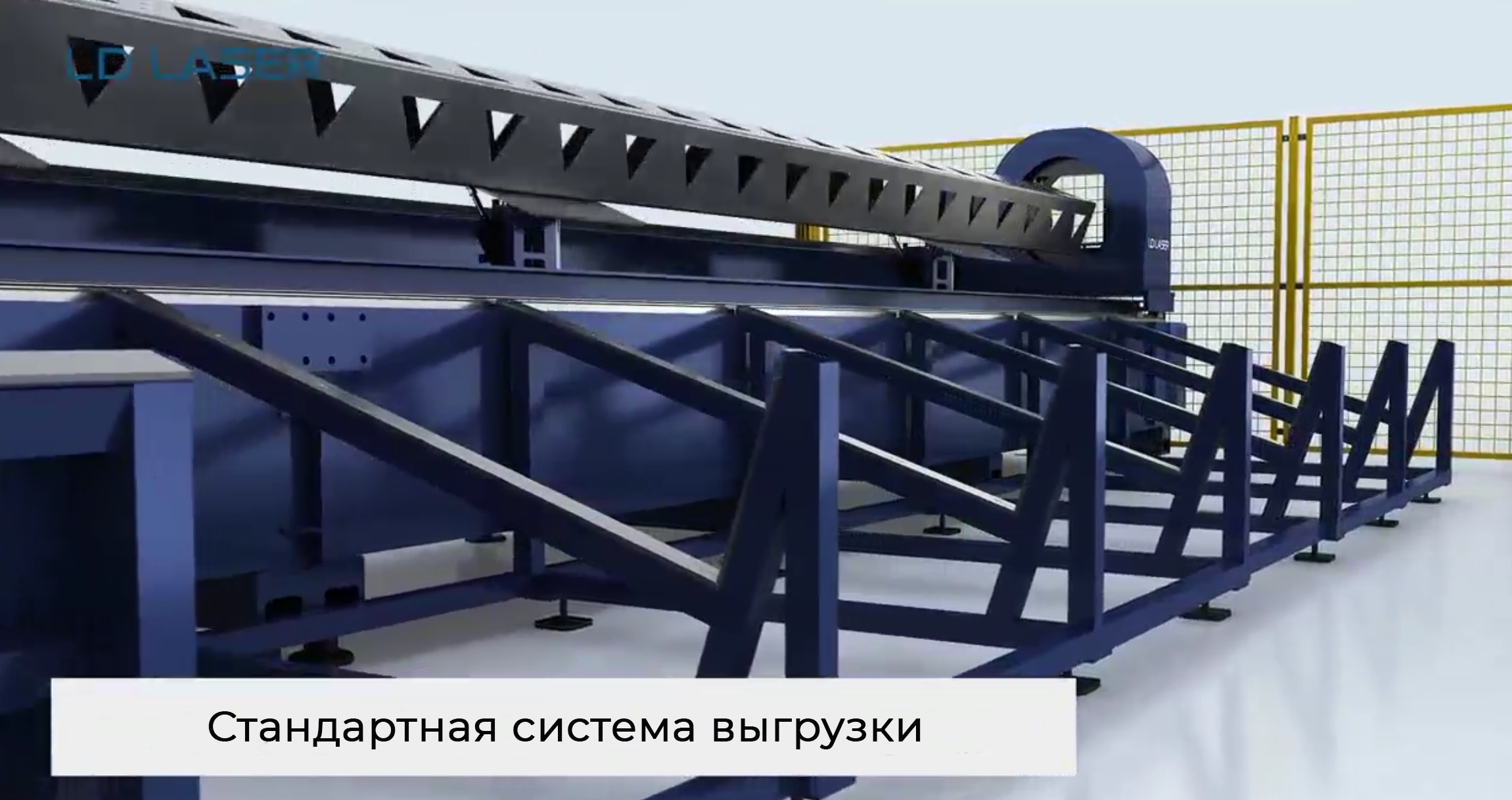

Стандартная система выгрузки

Механический вывод готовой трубы из зоны реза.

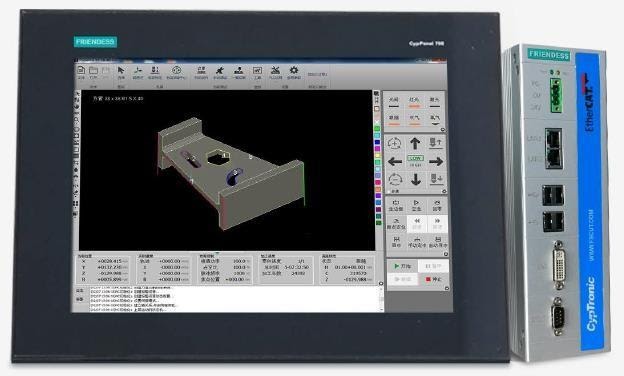

Система управления FSCUT 5000A

• Тип системы: EtherCAT шинная система • Поддержка патронов: до 3 зажимных патронов • Поддержка осей: до 7 осей, включая оси протяжки и наклона • Типы труб: круглые, квадратные, прямоугольные и другие профили • Длина труб: до 1м • Диаметр труб: до 500мм • Программное обеспечение: TubesT (включено)

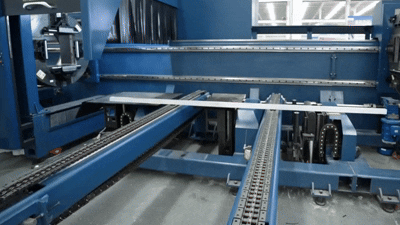

Улучшенная система выгрузки (конвейер)

Автоматизированный узел, предназначенный для сортировки и вывода уже нарезанных труб или профилей из рабочей зоны после лазерной резки. Благодаря программному управлению ПЛК в сочетании с системой резки с ЧПУ, он может выполнять сортировку материала, измерение длины, подачу и резку для различных типов и длин труб.

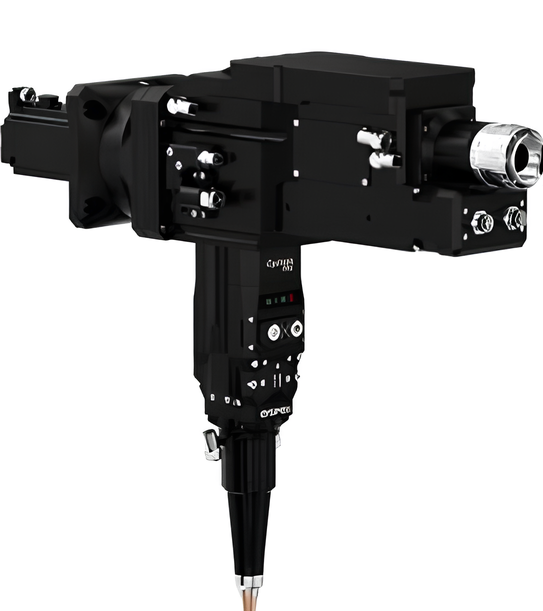

Наклонная голова OSPRI LCF15A1 с автофокусом

Тип интерфейса Q+、QD、LOE3.1、LOE3.2 Рабочая длина волны 1064 ± 10 нм Номинальная мощность 15 кВт Фокусное расстояние фокусирующей линзы 250 мм / 300 мм Фокусное расстояние коллимирующей линзы 100 мм Типы сопел Различные модели и размеры Диапазон регулировки фокуса от - 50 мм до +50 мм Расширенный диапазон регулировки фокуса от - 70 мм до +70 мм Диапазон соосной (центровочной) регулировки ± 1.5 мм Скорость регулировки фокуса 400 мм/с Повторяемость позиционирования оси фокусировки 0.05 мм Диапазон движения оси A ± 45° Номинальная скорость вращения 30 об/мин Угловое ускорение 240 рад/с² Точность позиционирования 1 угловая минута Давление вспомогательного газа ≤ 3 МПа Вес 9.5 кг
