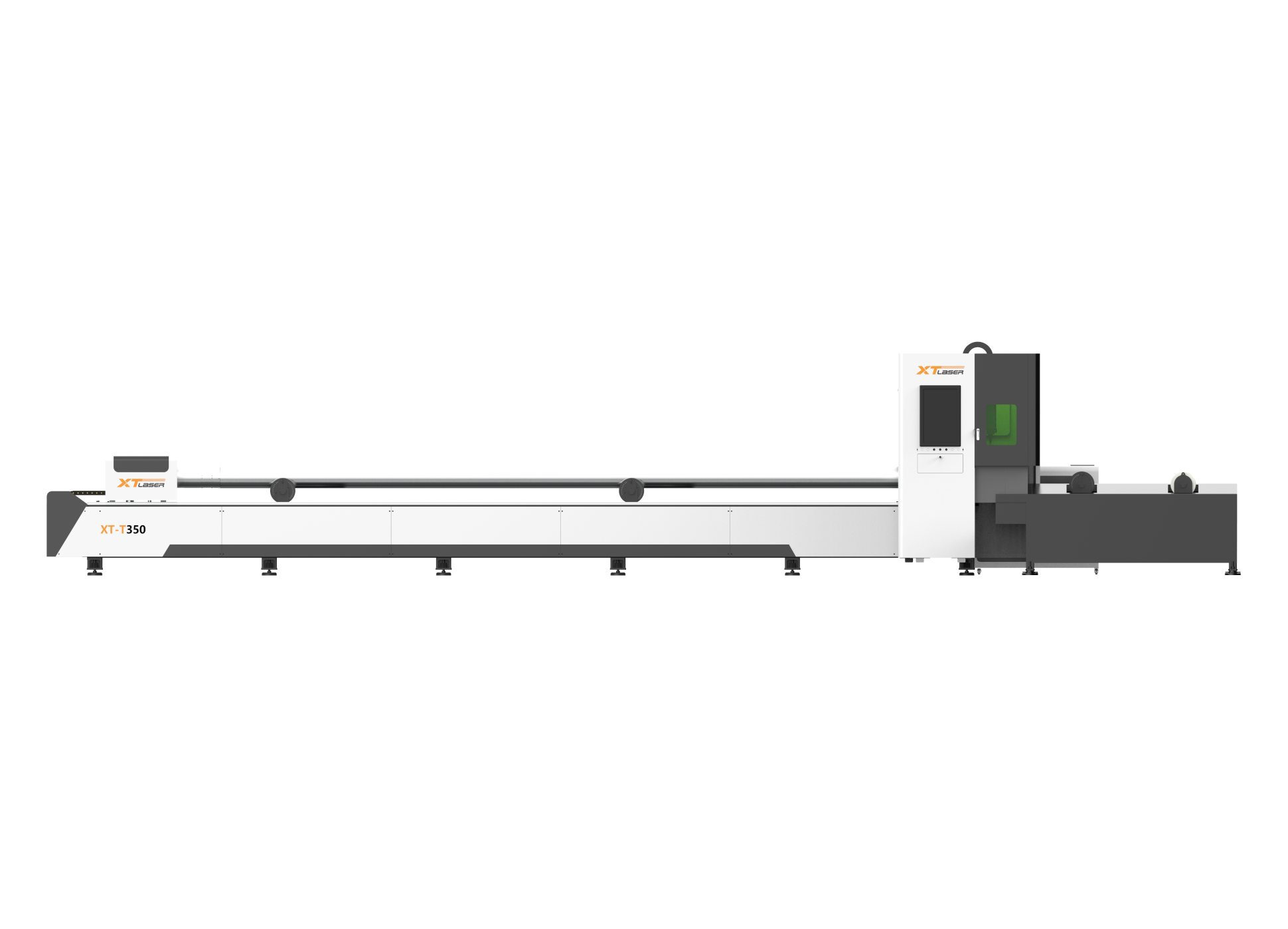

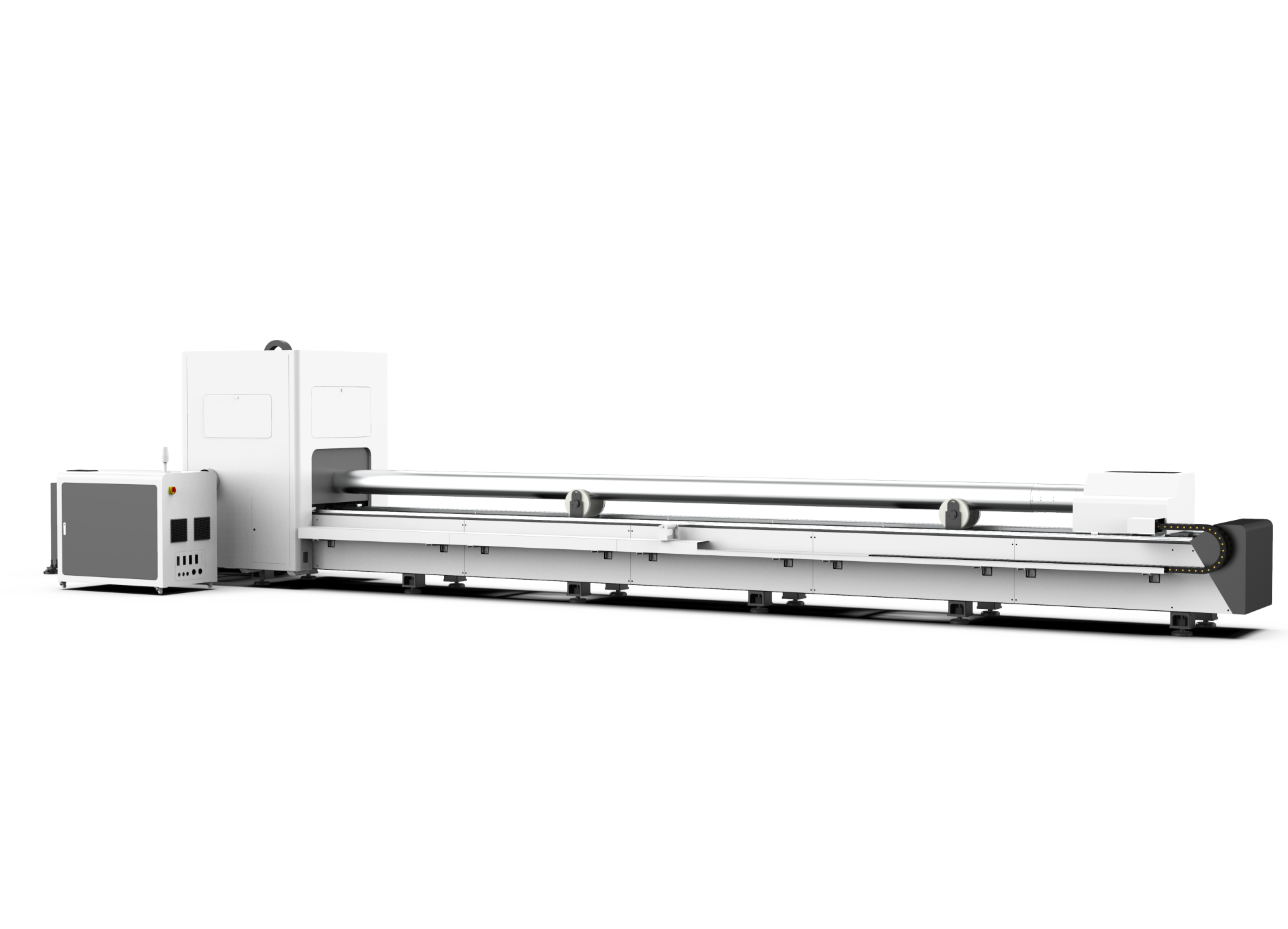

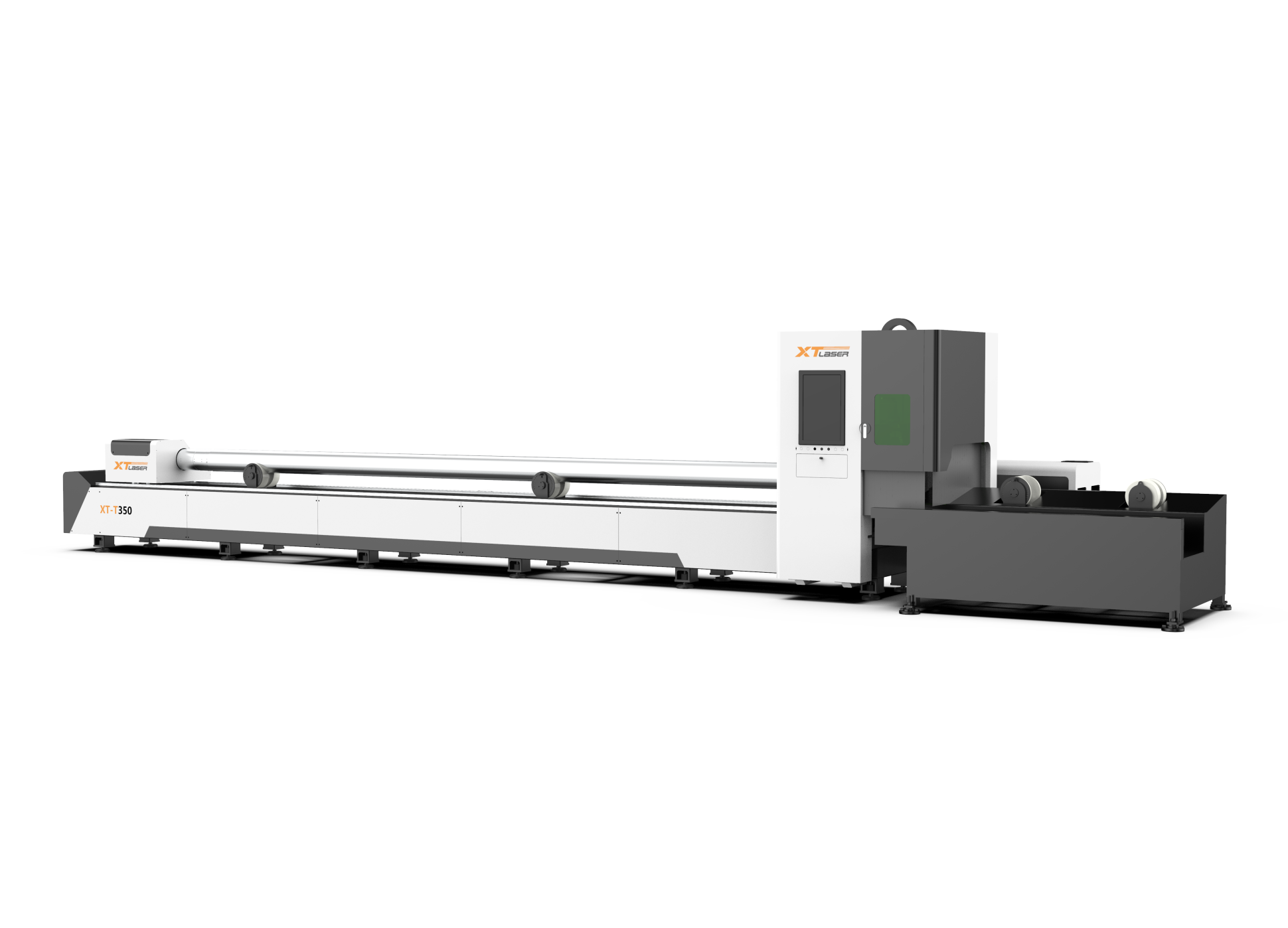

Оптоволоконный лазерный станок для резки труб XTC-T360 — лазерный труборез 2000 Вт, 3000 Вт, 6000 Вт

Сварная станина из труб

Станина сварена из высококачественных труб и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Характеризуется большим весом, прочностью и надежностью.

Автоматическая система поддержки трубы

Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб диаметром 20-360 мм. Вращается на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб контролируется компьютером.

Пневматические зажимные патроны

В 2 ~ 3 раза быстрее, чем традиционные электрические патроны. Автоматическая регулировка под диаметр обрабатываемых труб. Для синхронизации вращения переднего и заднего патронов используется двухсторонний привод. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы, диагональю 20 - 220 мм. Механизм автоматической поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами.

Режущая голова с автофокусом BOCI

Головки BOCI гарантируют безупречное качество реза и стабильную работу в тяжелых промышленных условиях. Сочетание высокой точности, надежности и долговечности делает продукцию BOCI лучшим выбором для производителей, стремящихся к максимальной эффективности металлообработки.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы VEICHI

Veichi является инновационной компанией в области промышленной автоматизации, имеет сильную команду разработчиков и поддерживает крепкие связи с известными университетами и исследовательскими институтами. В настоящее время Veichi принадлежит более 110 патентов в области интеллектуальной собственности и промышленных технологий, многое из которых являются ключевыми в отрасли.

• Энкодер с высоким разрешением;
• Высокая скорость до 6000 об/мин;
• Низкий уровень шума и вибраций;
• Скорость теплоотдача выше, а распределение тепла более равномерное;
• Высокая надежность и высокая стабильность;
• Объем сокращен на 20%;
• Степень защиты IP65.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков. Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб). Поддержка нескольких языков. Сигнализация низкого давления вспомогательного газа и ошибок резки. Сигнальная лампа безопасности.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Электронные компоненты Siemens

Siemens предлагает компонентную базу для систем автоматизации, электроприводов и распределения электроэнергии. Решения отличаются высокой надёжностью, совместимостью с промышленными системами и длительным жизненным циклом, что делает их подходящими для сложных инженерных применений.

Система вытяжки

Система вытяжки оснащена центробежным вентилятором мощностью 1,5 кВт, обеспечивающим высокоэффективное локальное удаление дымов и пыли из зоны лазерной резки.

Полуавтоматическая погрузка

Предназначена для погрузки обрабатываемых труб в зону резки. Ее управление осуществляется при помощи программно-логического контроллера (PLC). Максимальное количество загружаемых труб составляет 7 шт. Обладает возможностью загрузки круглых, квадратных и прямоугольных труб длиной до 6 метров.

Сервостол

Сервостол на 2, 3 или 4 метра с активной поддержкой исключает провисание длинной трубы. Идеален для заготовок как круглого, так и не круглого сечения, позволяет отслеживать контур трубы на всех этапах вращения изделия, чего не позволяет сделать стандартная поддержка в форме цилиндра. Функция наклона стола, даёт возможность скатить трубу в зону приёма, снижая количество физической работы оператором станка.

Роликовая поддержка в зоне разгрузки

Роликовая поддержка используется для надежной опоры длинномерных труб после резки. Она устанавливается в дополнение к основному столу поддержки, помогает аккуратно принимать готовые изделия, снижает риск провисания заготовки и обеспечивает более удобную и безопасную выгрузку нарезанных труб.
