Оптоволоконный лазерный станок для резки металла SENFENG SF24030R/20000 Raycus

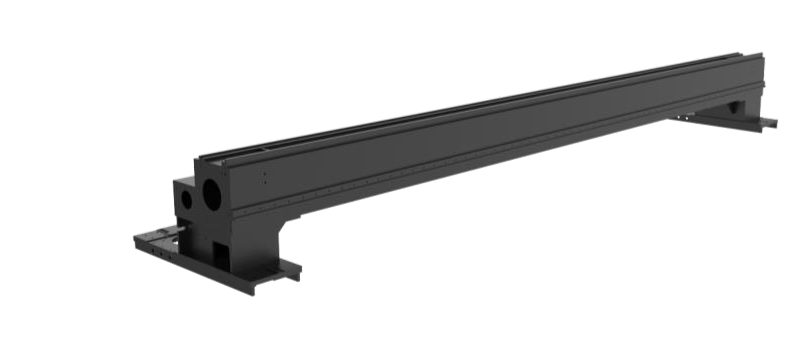

Сварная станина из листов

Усиленная сварная станина изготавливается из листовой высокопрочной стали толщиной 12 мм с повышенным содержанием углерода. После сварки конструкция проходит высокотемпературный отжиг, что повышает её прочность и устойчивость к износу. Такие характеристики обеспечивают стабильную работу оборудования и высокую точность резки.

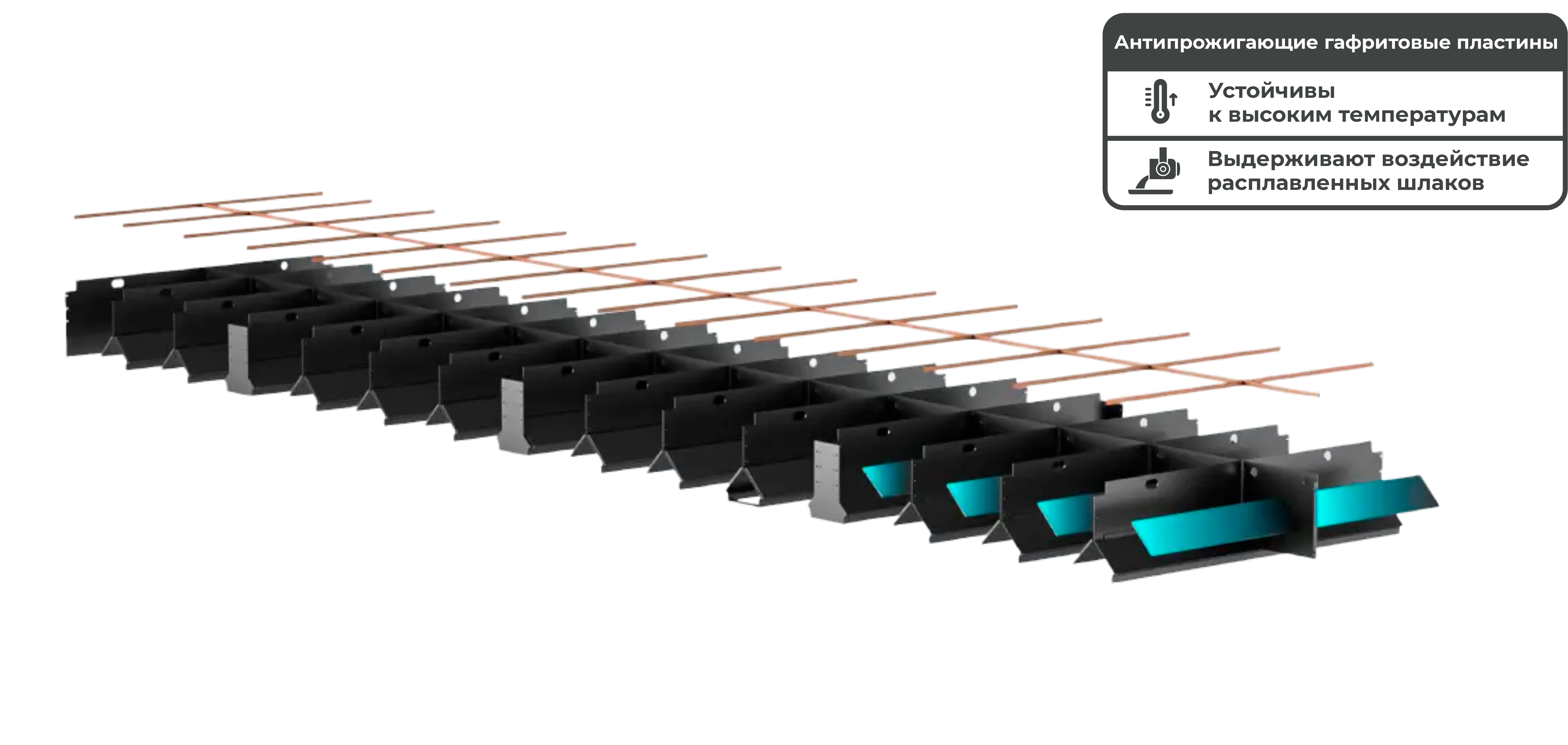

Графитовые пластины для защиты от прожигания

Станина покрыта графитовыми пластинами, устойчивыми к высоким температурам и расплавленному шлаку, которые также блокируют проникновение лазера. Это защищает платформу и станину от повреждений, значительно продлевая срок службы станка.

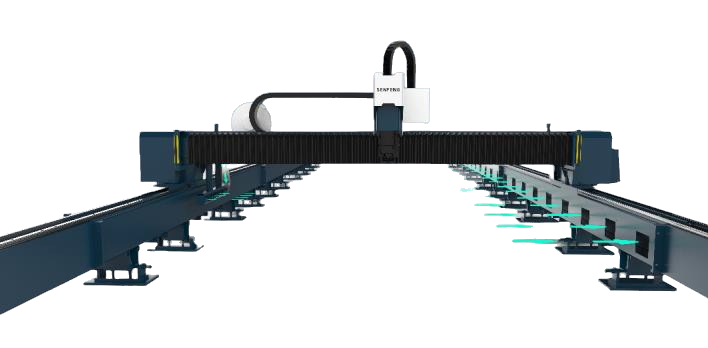

Зональное дымоудаление

Система дымоудаления использует вентилятор, установленный на портале, который направляет дым и продукты резки к противоположному вытяжному отверстию. С одной стороны станины установлено вытяжное устройство с регулируемыми всасывающими портами, которые открываются и закрываются в зависимости от положения балки, что повышает эффективность удаления дыма.

Литой алюминиевый портал

Конструкция портала сочетает высокую прочность и относительно небольшой вес, что позволяет выдерживать значительные динамические нагрузки и стабильно работать в интенсивном режиме без ограничений по времени, обеспечивая скорость перемещения до 80 м/мин и ускорение до 2,8G.

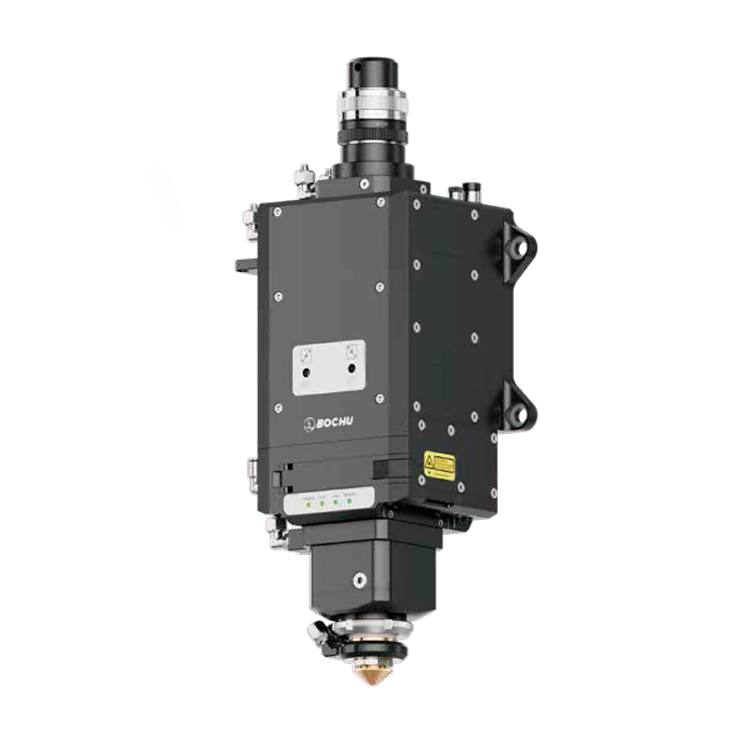

Лазерная голова с автофокусом BLT663H

Надежная режущая голова для лазерных станков мощностью до 20 кВт, сочетающая усиленную конструкцию и современные системы защиты и контроля. Она обеспечивает стабильную и безопасную работу в сложных промышленных условиях благодаря защите от столкновений (включая саморазрушающиеся элементы и защиту тыльной пластины), защите от возгорания и постоянному контролю состояния защитного стекла. Встроенные датчики позволяют автоматически определять положение и высоту заготовки, быстро выполнять поиск кромки и точно позиционировать головку, а водяное охлаждение сопла предотвращает перегрев при длительной работе. Дополнительно реализованы функции автоматической дорезки при неполном резе, интеллектуального перфорирования и контроля рассеянного света, что повышает качество обработки, снижает количество брака и обеспечивает стабильность процесса.

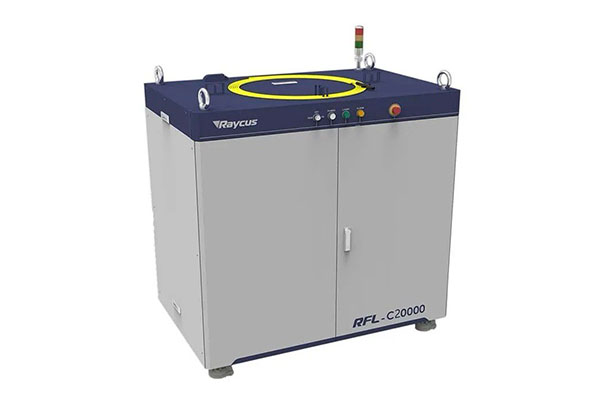

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводвигатели Schneider

Серводвигатели Schneider представляют собой современные сервоприводы, предназначенные для точного позиционирования и автоматического удержания заданного положения вала в соответствии с управляющим сигналом. Они обеспечивают высокую производительность, а также отличаются повышенной скоростью и точностью работы.

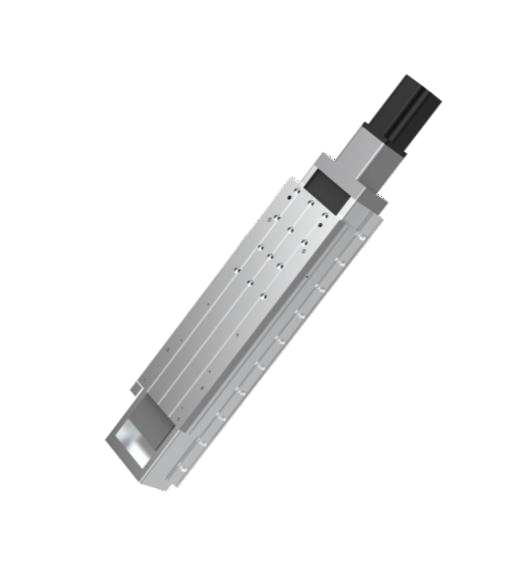

Модульная конструкция оси Z

Модульная конструкция оси Z с высокой степенью герметичности снижает риск загрязнения и уменьшает вероятность отказов. Модульная установка и замена компонентов значительно упрощают обслуживание и сокращают время технического обслуживания.

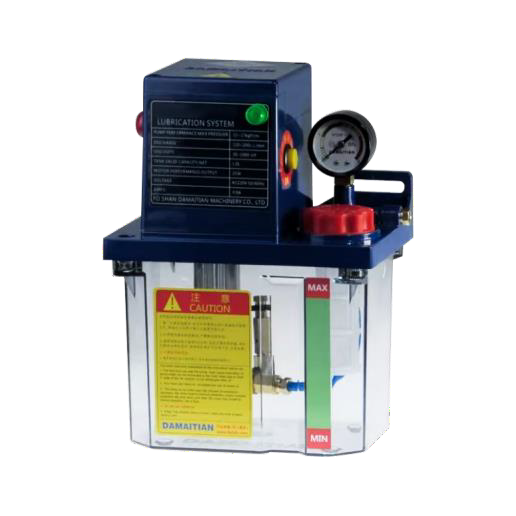

Полностью автоматическая система смазки

Станок оснащён автоматической системой смазки, которая регулярно подаёт смазочный материал на направляющие, шестерни и рейки, тем самым увеличивая их ресурс и обеспечивая стабильную работу.

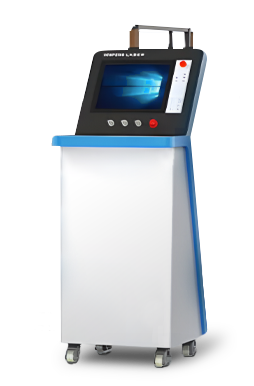

Отдельностоящая панель управления

Управление станком осуществляется оператором через операторскую панель, в состав которой входит промышленный ЖК-дисплей с защитой от пыли, элементы управления, расположенные на лицевой панели для удобства работы, а также клавиатура и компьютерная мышь.

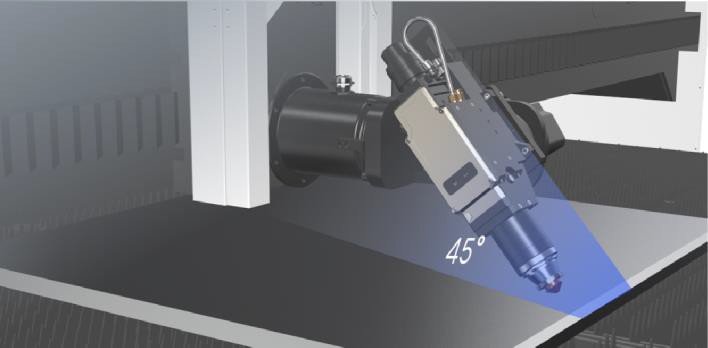

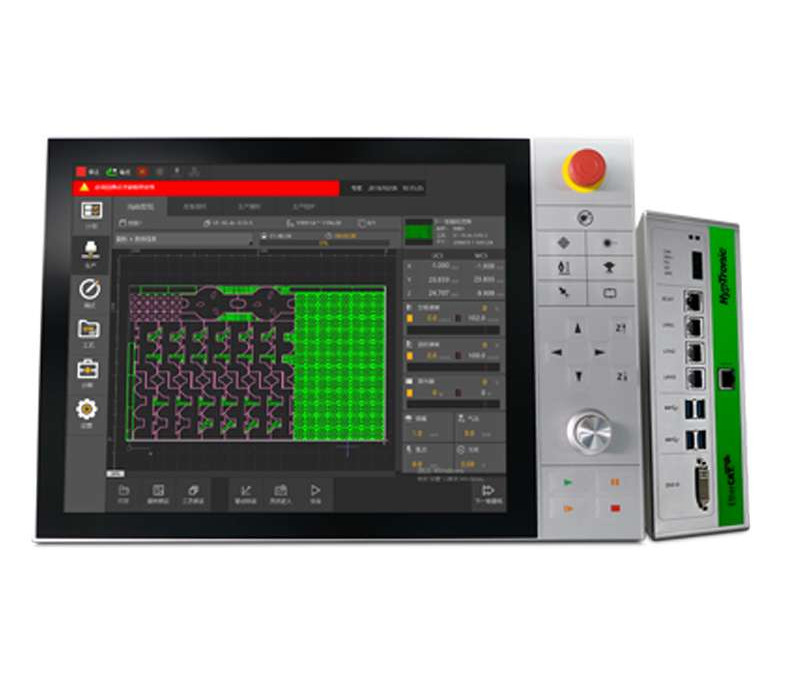

Поворотная лазерная голова с автофокусом BLT462 и система ЧПУ FSCUT 9100

Поддерживается резка под углом до 45° с высокой точностью позиционирования благодаря сервоприводам, быстрая автоматическая фокусировка за 1–2 секунды с точностью ±0,05 мм и эффективное водяное охлаждение, обеспечивающее стабильную работу в непрерывном режиме. Обрабатываемый лист при наклонном резе до 23400 x 2000 мм Система ЧПУ FSCUT 9100 поддерживает такие функции как:

• Обработку фасок типов V, Y, X, K;
• Мониторинг качества реза с возможностью корректировки в реальном времени;
• Автоматический повторный рез при необходимости;
• Безшлаковую резку;
• Высокоскоростное определение кромки заготовки;
• Разметку зоны реза и поиск центра окружности;
• Резку под углом до 45°;
• Многопозиционную обработку с визуальным определением остатка материала;
• Раскрой (нестинг) с использованием ПО CypNest;
• Работу с программным обеспечением для 3D-резки FACut.
