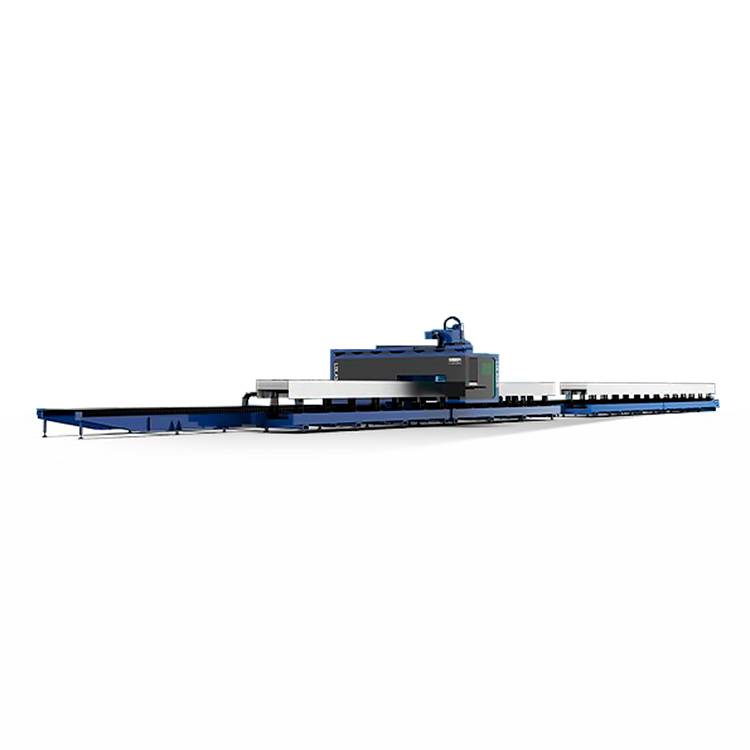

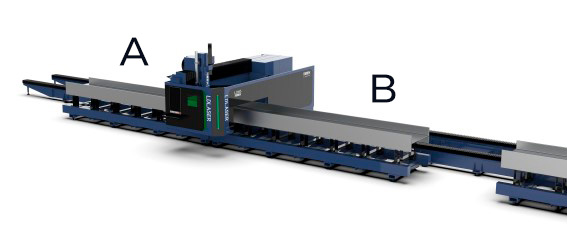

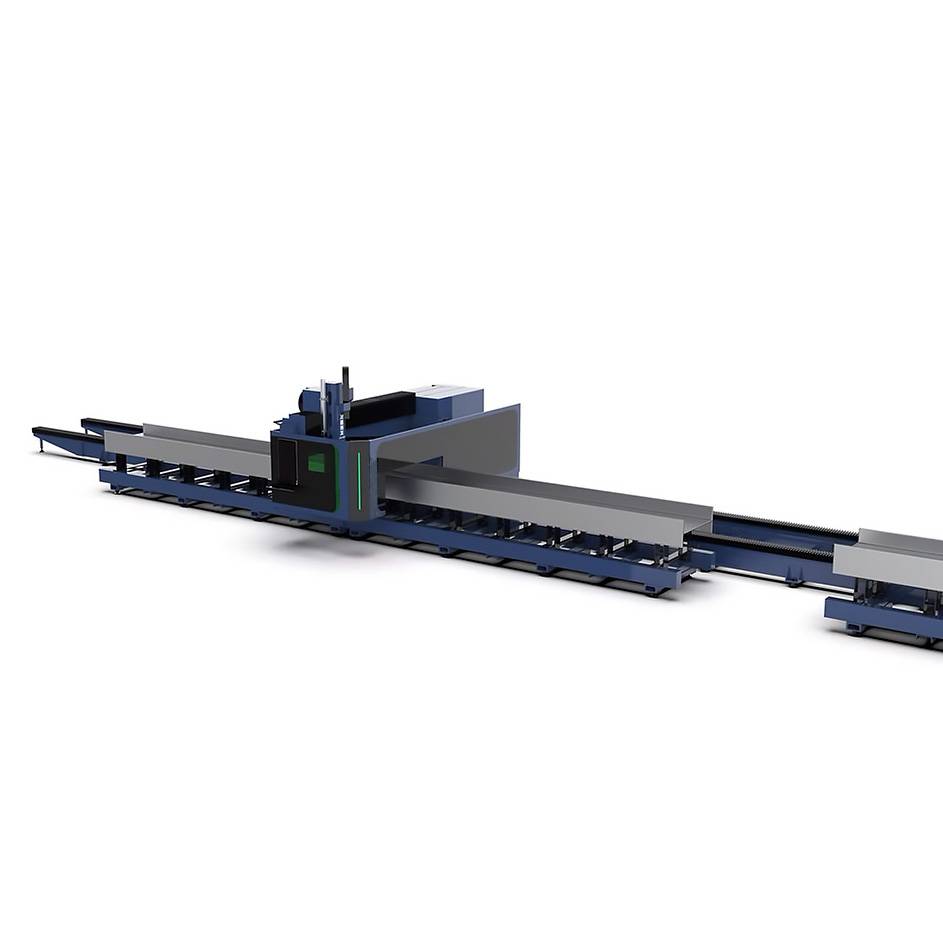

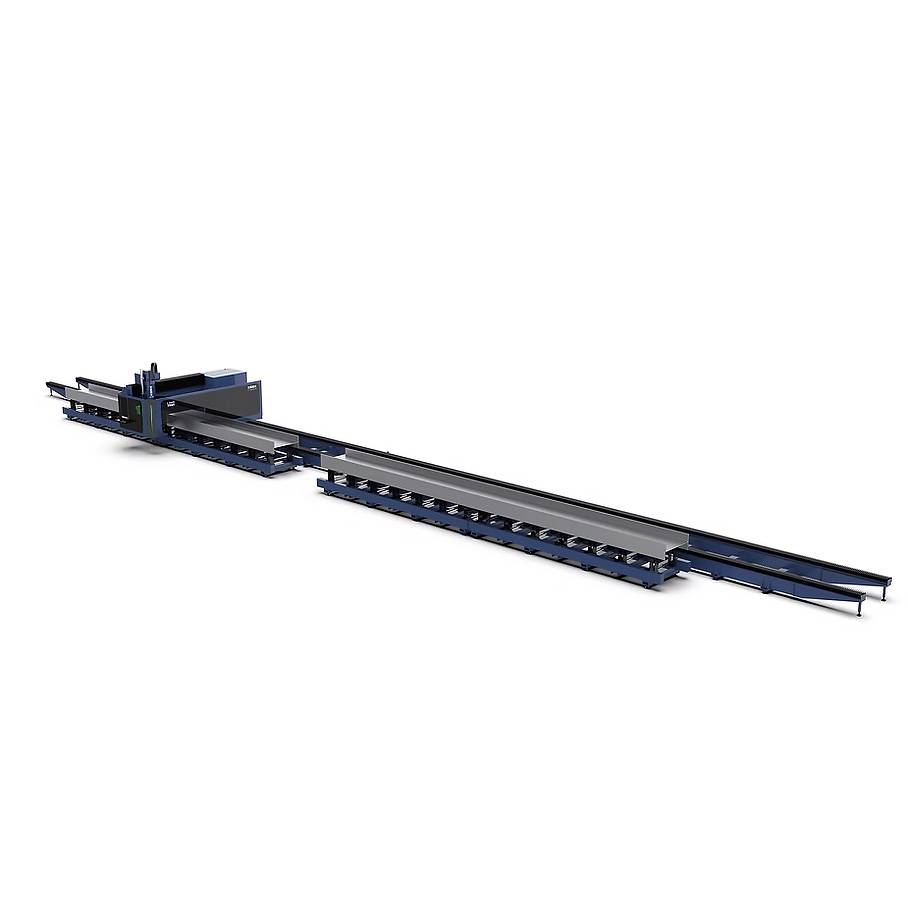

Оптоволоконный лазерный станок для резки двутавровой балки LD-H5 10040/12000

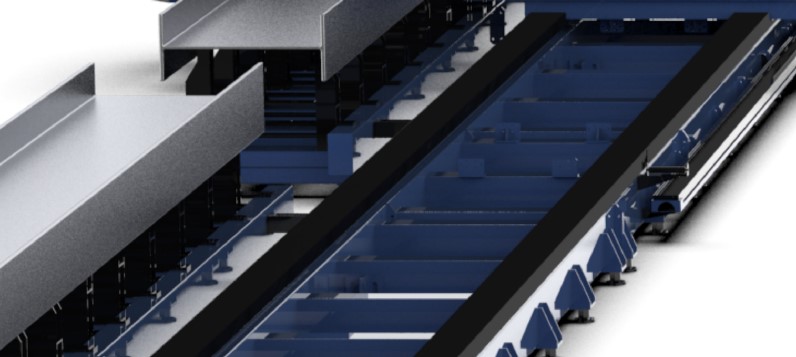

Сегментированная станина

Станина формируется с использованием нескольких процессов, включая сварку, термическую обработку, черновую обработку, финишную обработку и покраску. Для обеспечения точности продольной подачи станка используется передача через зубчатое колесо и рейку.

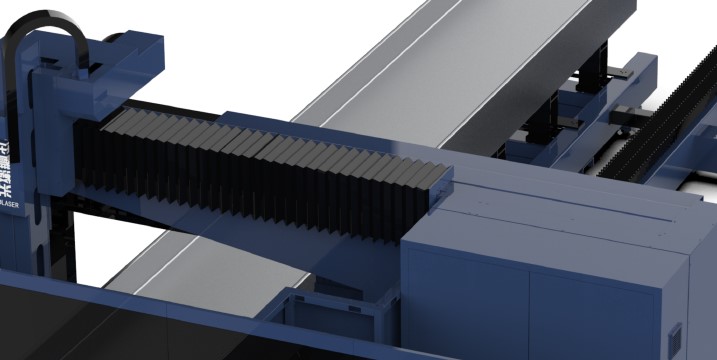

Портал

Балка выполнена по сварной технологии, после чего проходит черновую обработку для снятия внутренних напряжений, а затем - тонкую обработку после вторичной вибрационной старения, что эффективно устраняет напряжения, вызванные сваркой и обработкой, и значительно повышает стабильность станка.

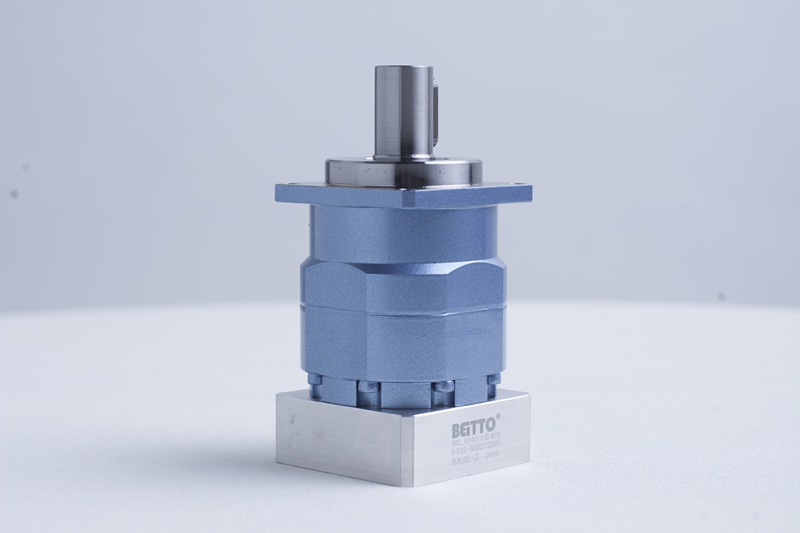

Редуктор Beitto

Обеспечение уникальной эксплуатационной точности в реальных условиях работы, что снижает вероятность износа и повышает эффективность системы. Высокая жёсткость и крутящий момент достигаются за счет игольчатых роликовых подшипников без сепаратора.

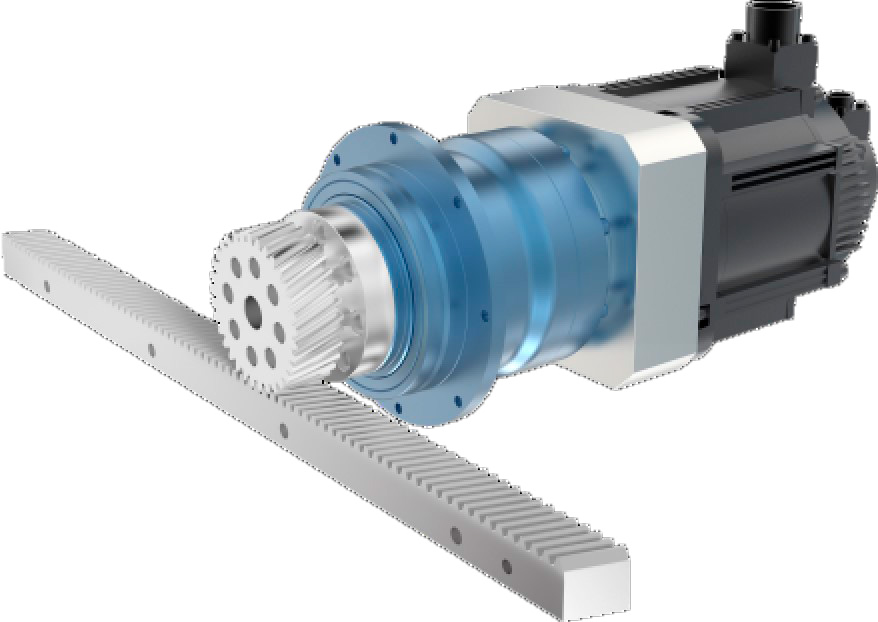

Зубчатая передача "шестерня-рейка"

Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

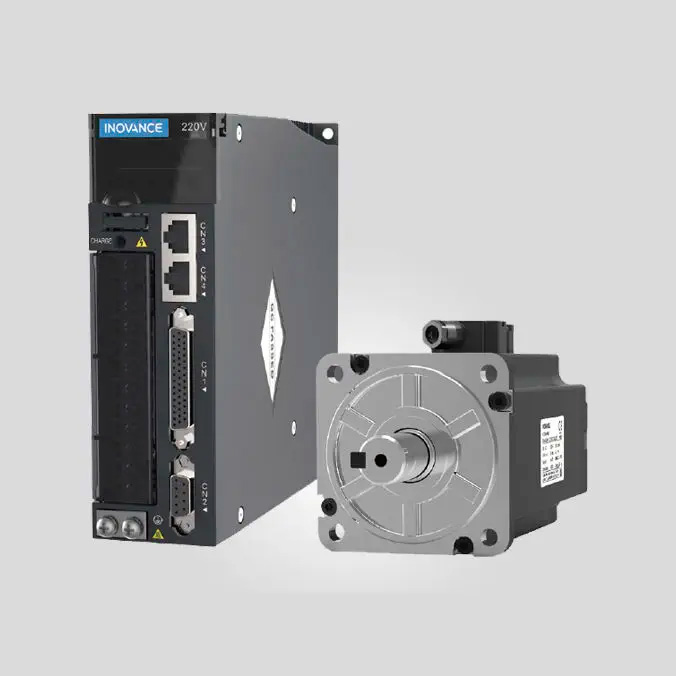

Сервопривод INOVANCE

Обеспечивает высокую производительность, удобство эксплуатации и устойчивость к внешним воздействиям (в зависимости от конфигурации по контракту). Сервопривод отличается высокой скоростью и быстрой частотной характеристикой и улучшенной функцией подавления вибраций. Усовершенствованная система автонастройки исключает необходимость сложной регулировки, обеспечивая стабильное движение. Приводы подходят для работы в сложных условиях, обладают высокой энергоэффективностью, соответствуют требованиям безопасности и поддерживают визуализацию параметров для надежной эксплуатации системы. Крутящий момент достигает 2300 Нм, что значительно снижает риск столкновений и внеплановых простоев для технического обслуживания.

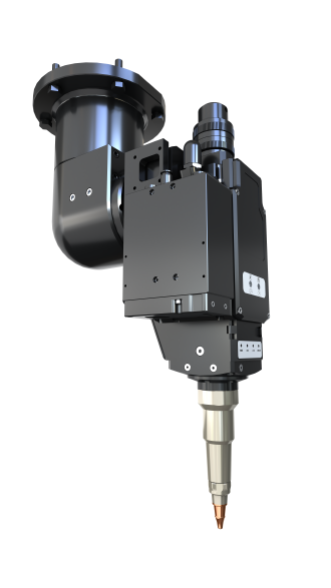

Режущая голова BOCHU BLT642

Оснащена инновационными технологиями защиты, процесса резки и подходу к обслуживанию. Система обратной связи отслеживает качество резки в реальном времени и автоматически корректирует параметры. Умный прокол и система слежения за астигматизмом ускоряют процессы реза и обнаружения рассеиваний луча. Системы защиты оптики предотвращают износ стекол и повреждение элементов головки. Усовершенствованный усилитель сигнала датчика обеспечивает отслеживание металлических деталей на 360 градусов. Контур охлаждающей жидкости обеспечивает эффективное охлаждение оптических элементов, повышая качество резки. Конструкция с повышенной пылезащитой и четырьмя защитными стеклами минимизирует риск загрязнения линз. Новый подход к обслуживанию делает замену линз более простой и доступной через переднюю панель, без полного разбора головы.

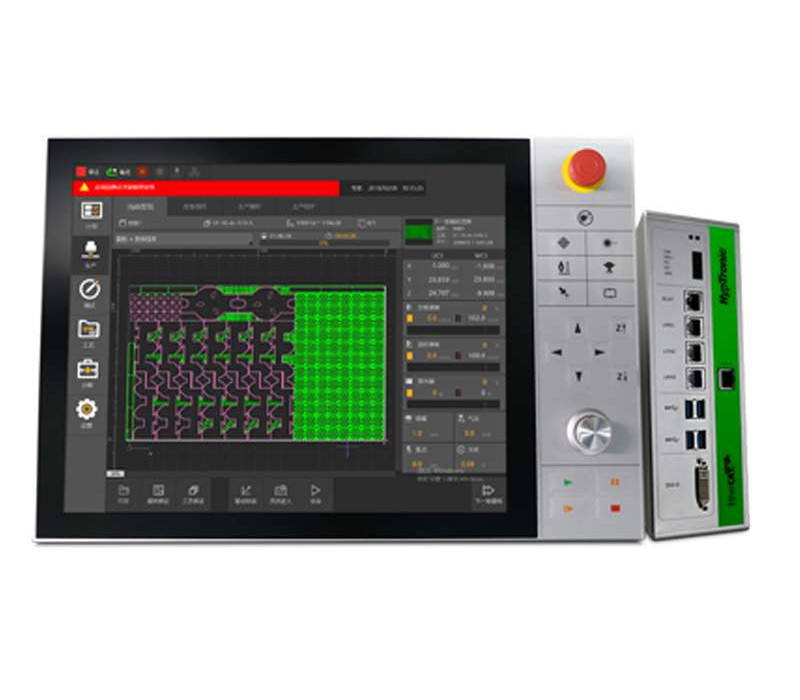

Система управления Hypcut8000

Предназначена для оптоволоконных лазерных станков мощностью выше 8000 Вт. Стабильная и надежная система, простая в настройке и управлении,обладающая высокой производительностью и множеством функций. Несколько решений для прокалывания металлических листов различной толщины, удаление шлаков при прокалывании, подавление вибрации, контроль газа с замкнутым контуром, технология "раздельного слоя" для резки больших, средних и малых контуров. Возможно повторное использование материалов с высокой эффективностью. Поиск края при высокой скорости до 5 м/сек. Поддержка DXF и G-кода, LXDS и NRP, сгенерированных CypNest. Возможность доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования о необходимости технического обслуживания. Вспомогательные функции: быстрое отсечение остатков листа, автоматическая очистка сопла, автоматическая смазка, смена поддонов. Специально разработанная технология BC-Link для передачи сигналов дисплея, ввода-вывода и USB на большие расстояния. Блок регулировки высоты EtherCAT BCS100-E обеспечивает надежную работу при отслеживании и контроле расстояния до заготовки.

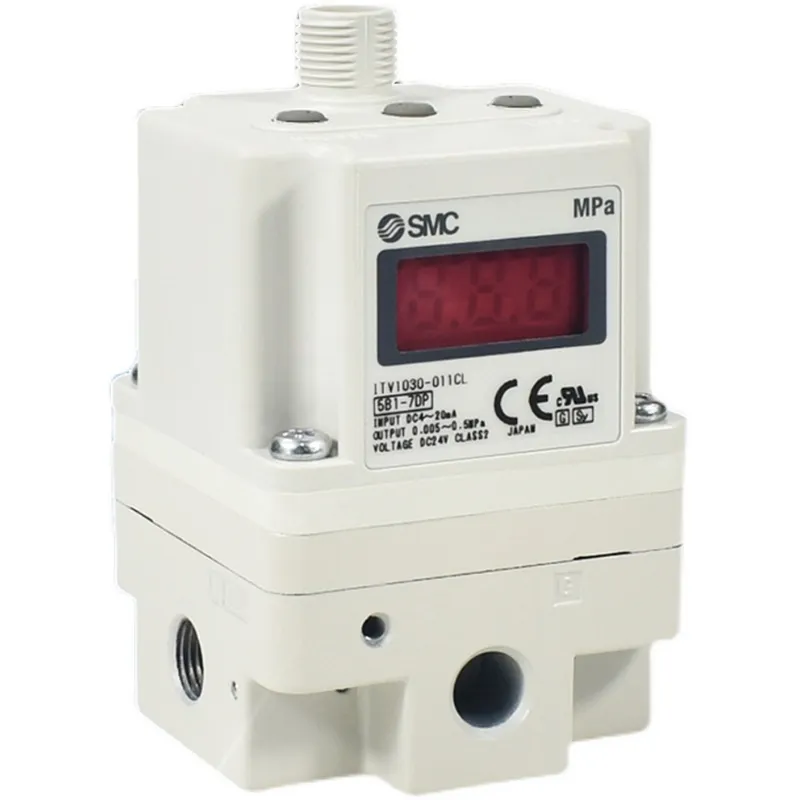

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика. Обладает рабочим давлением до 1.2 МПа и чувствительностью 0.2 кПа, с линейностью регулирования в пределах ±1%, что обеспечивает высокую точность контроля давления, стабильность работы и эффективный расход газа.
