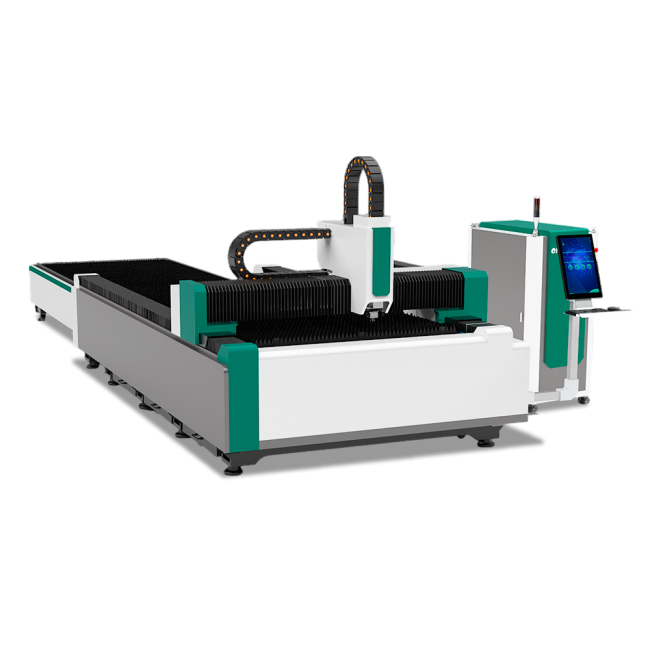

Оптоволоконный лазерный станок ЧПУ EH3015/6000 Raycus

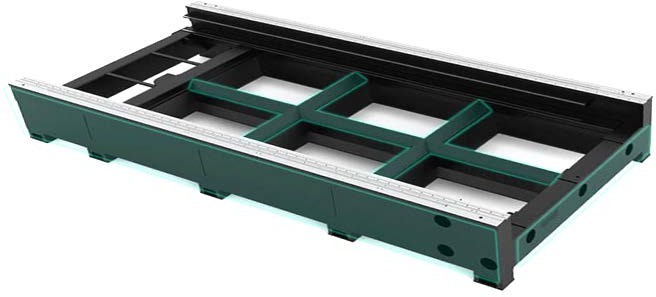

Сварная станина

Станина выполнена в виде сотовой конструкции из многосекционной профильной трубы толщиной 10 мм. Внутренние армирующие рёбра повышают прочность на растяжение и гарантируют устойчивость к деформациям более 20 лет.

• Процесс сварки корпуса с использованием защитной сварки углекислым газом
• Отжиг при 600 °C для снятия внутренних напряжений.
• Грубая фрезеровка основных посадочных поверхностей.
• Вибрационное старение для стабилизации геометрии и снижения остаточных напряжений.
• Естественное старение для окончательного улучшения свойств металла.
• Финальная высокоточная обработка на 5-осевых центрах за одно базирование.

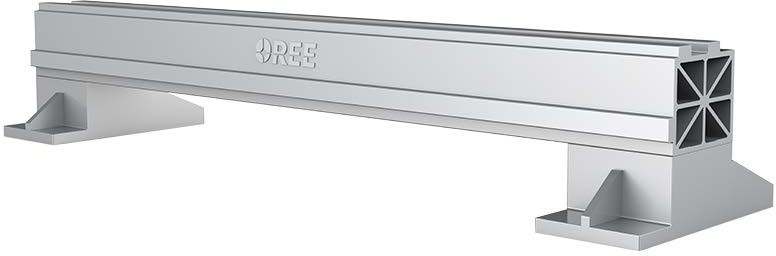

Литой алюминиевый портал

Портал изготовлен из авиационного алюминия 3-го поколения, что обеспечивает высокую ударопрочность, лёгкий вес, максимальную скорость работы и безупречное качество раскроя.

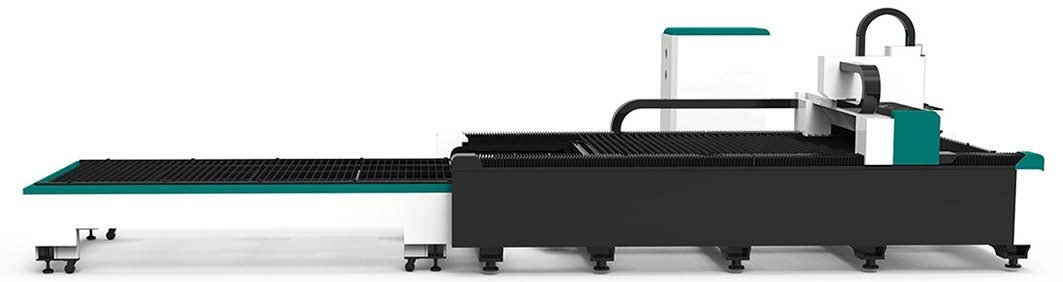

Сменный стол

Сокращает интервал загрузки/выгрузки изделий, таким образом экономя время подачи материалов. Быстрый переход между двумя столами значительно повышает эффективность производства. Система зубчатых реек и шестерен придают жесткость конструкции и гарантированно сохраняют точность.

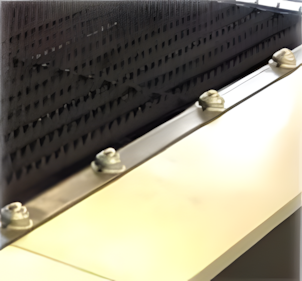

Ролики загрузки

На рабочем столе установлены поддерживающие роликовые направляющие, которые позволяют размещать лист на рабочем столе с минимальными усилиями

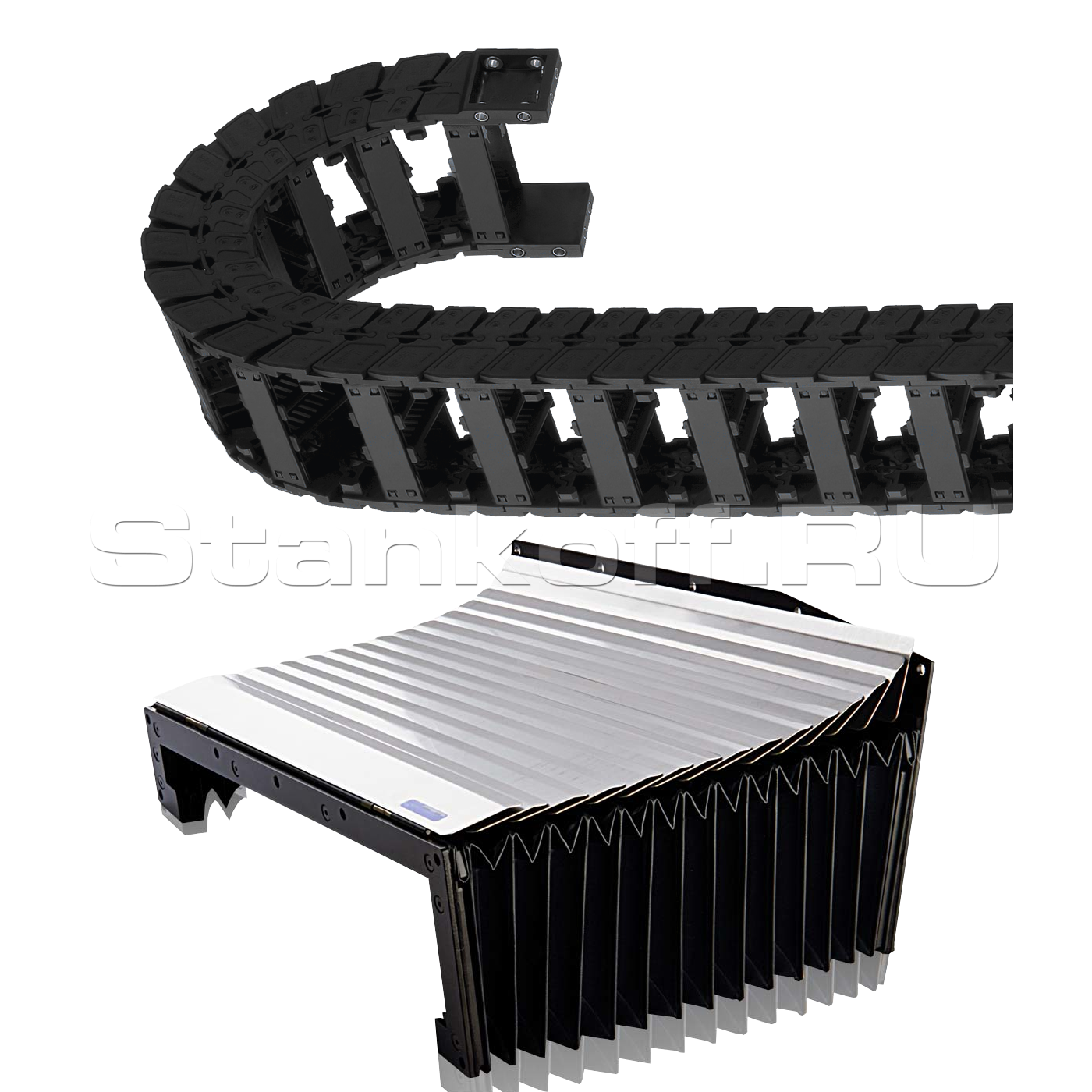

Металлическая гофрозащита

Пылезащитное покрытие надежно защищает направляющие от попадания искры, мусора и пыли. Все подвижные части закрыты гофрозащитой. Все кабели уложены в гибкие кабельные цепи. Оптоволокно протянуто внутри корпуса станка, что позволяет избежать случайных механических повреждений и перегиба.

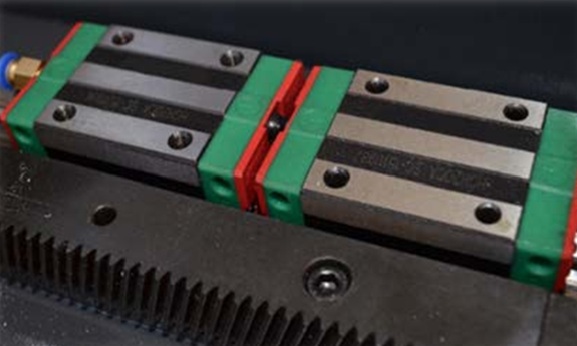

Направляющие

Косозубые рейки с квадратными линейными направляющими и каретками. Технически продуманная конструкция имеет очень высокую динамическую грузоподъемность.

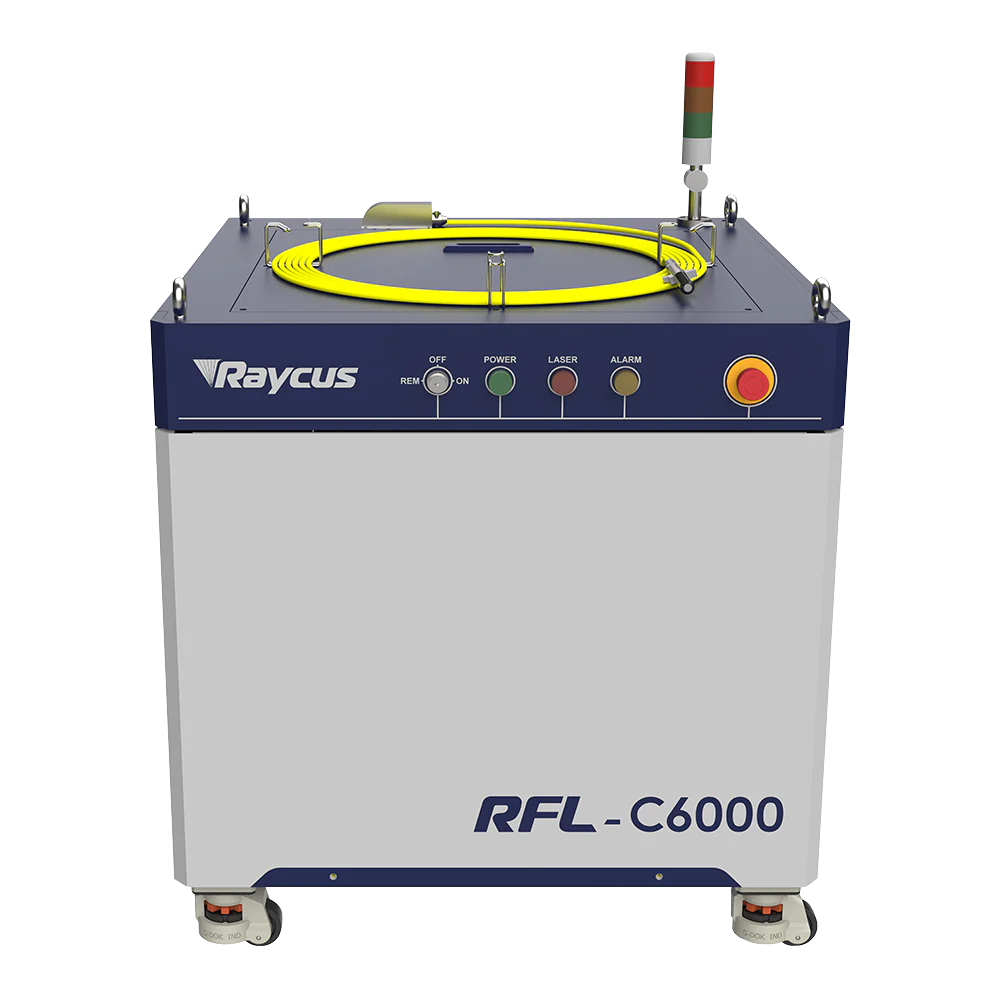

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

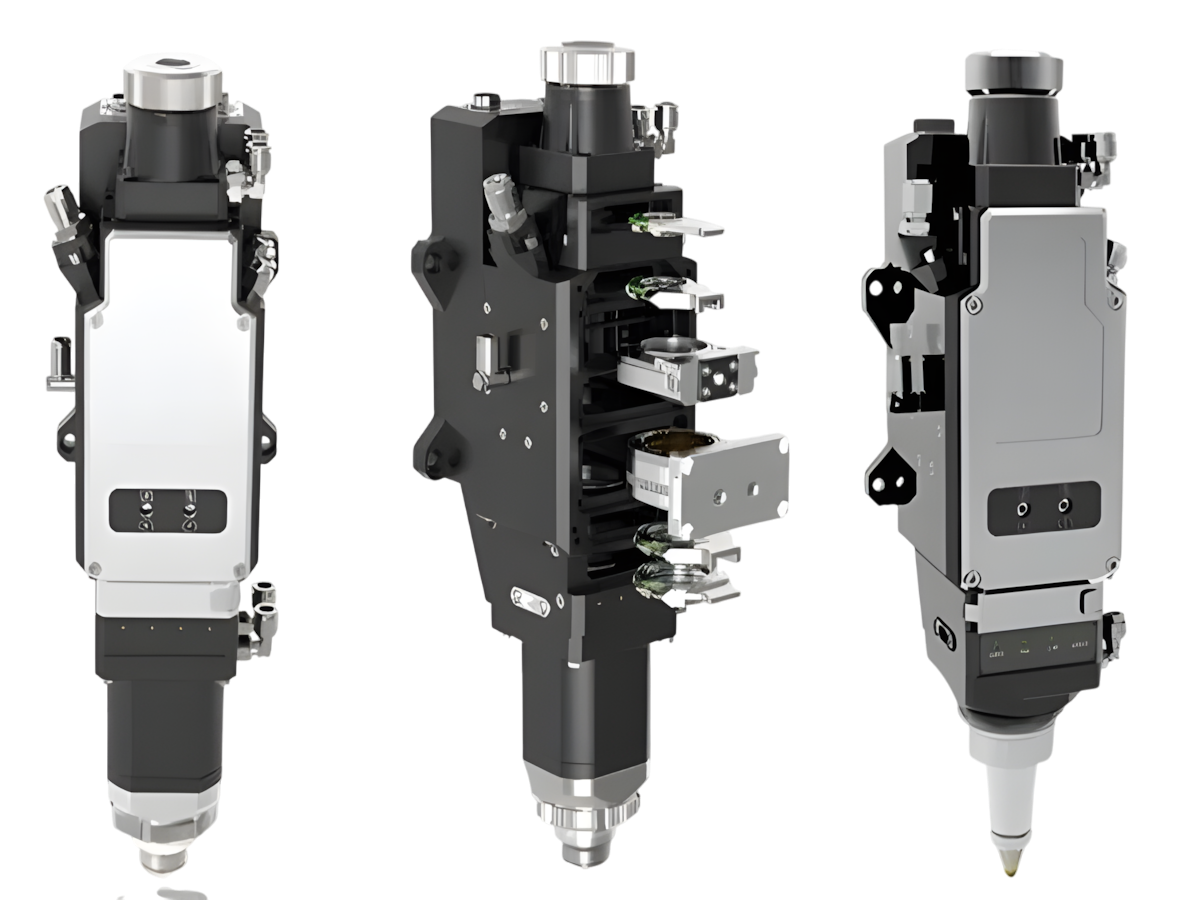

Лазерная голова с автофокусом BOCI BLT421S

Лазерная голова BOCI BLT421S - высокотехнологичное решение для промышленной резки металла мощностью до 8 кВт. Интеллектуальная автофокусировка и продвинутая система контроля обеспечивают высокую точность, стабильность и длительный ресурс работы. Оснащена антикоррозийной защитой системы охлаждения, контролем температуры защитного стекла и интеллектуальными датчиками мониторинга. Автоматическая калибровка давления газа и высокоточный емкостный сенсор обеспечивают стабильное позиционирование. Система также поддерживает автоматическую регулировку фокуса, имеет противоударную и виброустойчивую конструкцию и отличается простой, быстрой установкой. Фокусное расстояние коллиматора:100 мм Фокусное расстояние: 200 мм Время отклика: < 1мс Калибровка: автоматическая калибровка Система автофокусировки: ± 50 мм Повышенная защита: 4 защитных стекла Интеллектуальный контроль газа:: 25 бар

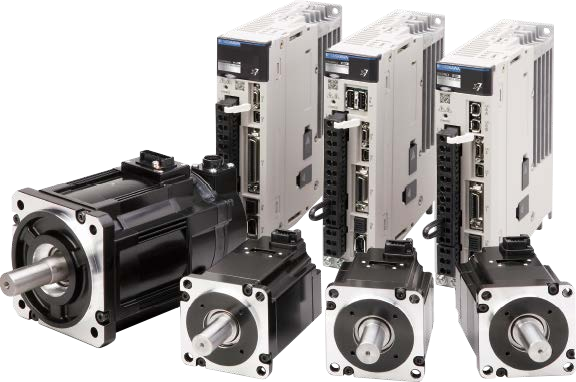

Серводвигатели Yaskawa

Отличаются надёжностью, простотой управления и компактным исполнением, обеспечивая высокую точность и скорость перемещения станка.

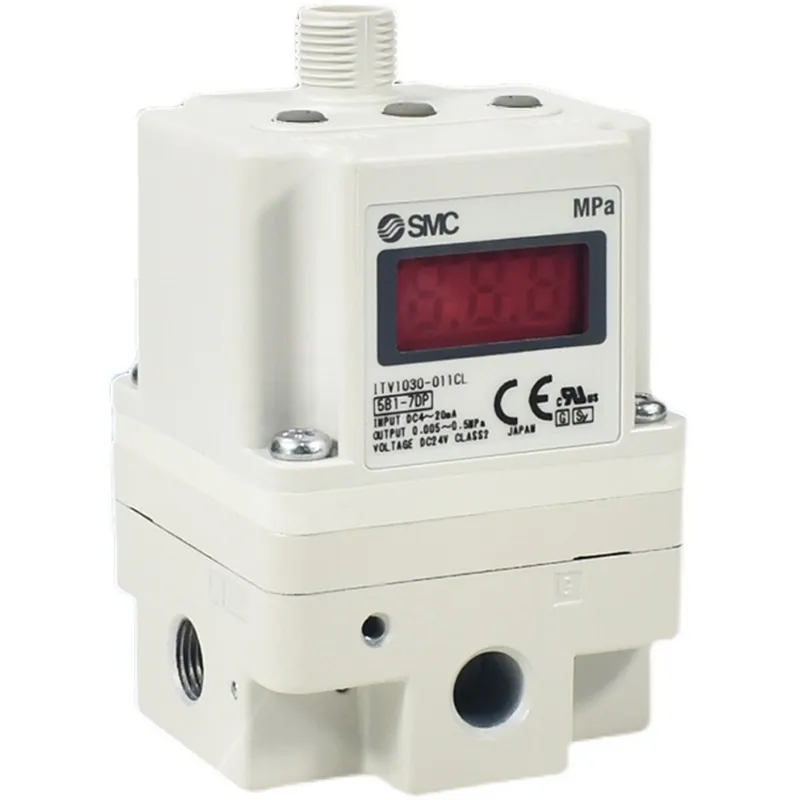

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

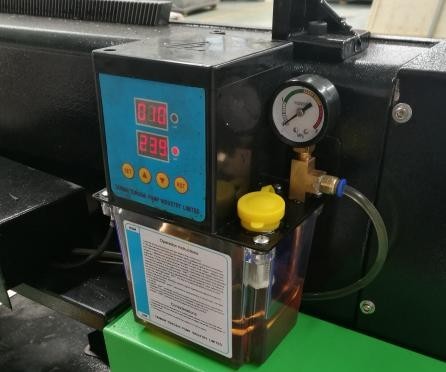

Автоматическая система смазки

Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

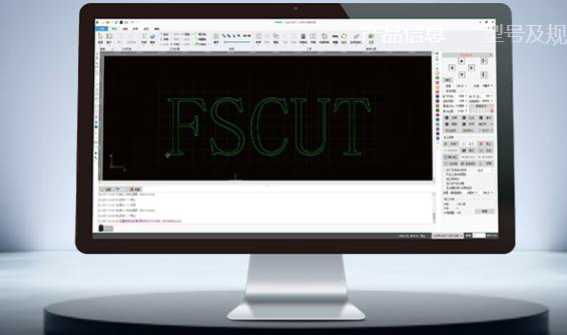

Система ЧПУ CypCut (FSCUT4000E)

Экономичная система управления станком лазерной резки, предназначенная для резки мощностью 1,5 - 8 кВт.

• Автоматически оптимизирует чертежи при открытии: убирает дубли линий, соединяет разрывы, удаляет точки, определяет контуры и сортирует их;
• Поддерживает ключевые функции редактирования: масштабирование, вращение, выравнивание, копирование, комбинирование, сглаживание и присоединение;
• Легко настраиваются входная точка, компенсация реза, микросоединения, мостики, разрывы и др;
• Работает с кривыми: разделение, соединение, сглаживание, создание текста и вставка элементов;
• Имеет удобную симуляцию для просмотра последовательности резки;
• Поддерживает различные типы пробивки с раздельной настройкой мощности, частоты, газа, давления и высоты;
• Отдельная регулировка скорости резки и пробивки;
• Создание библиотеки параметров для повторного использования;
• Возможность продолжить резку с места остановки (аварийного или планового);
• Автоматическое сканирование размера и положения листа;
• Режим быстрого реза и другие дополнительные функции.;
