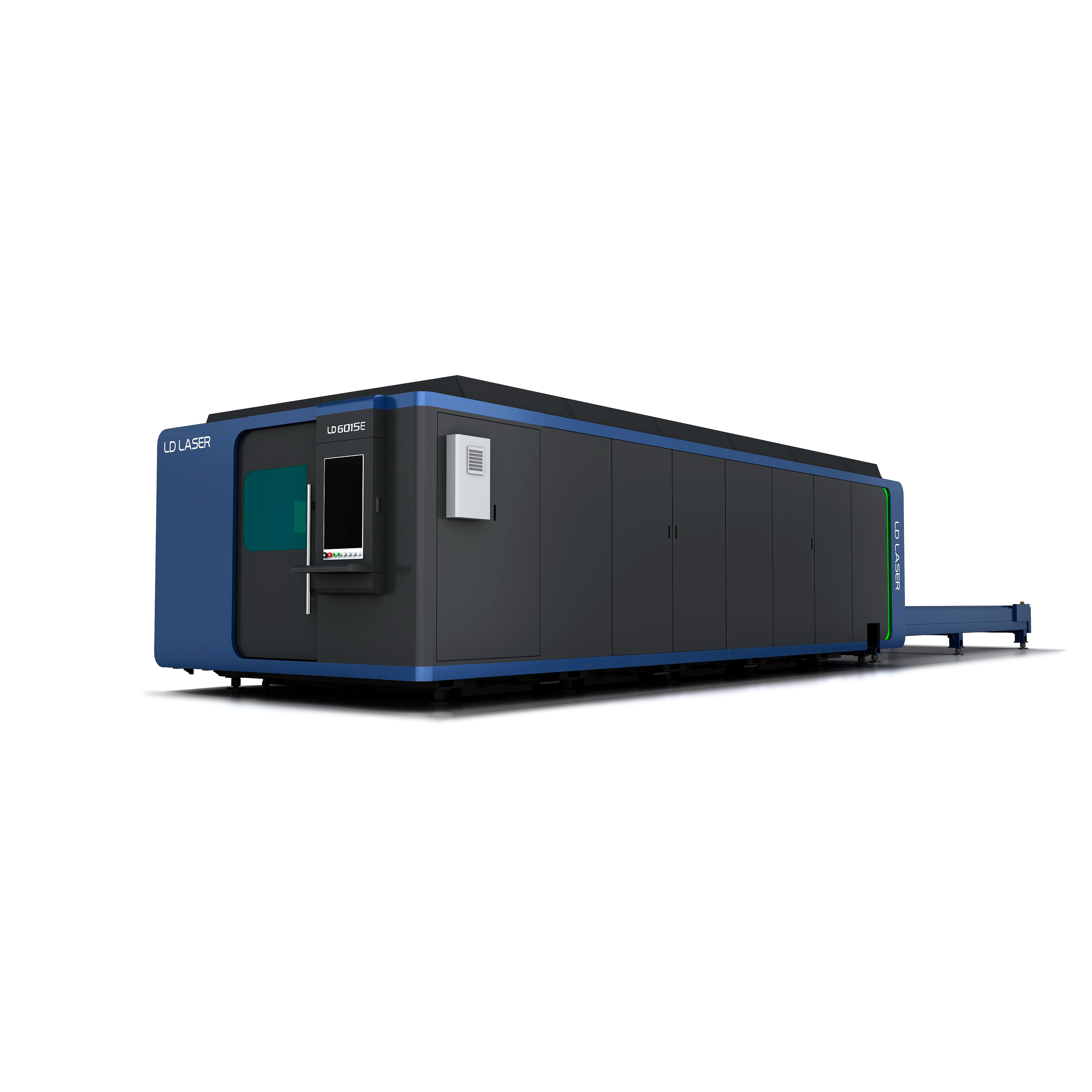

Лазерный станок закрытого типа LD-6015E/20000 Raycus

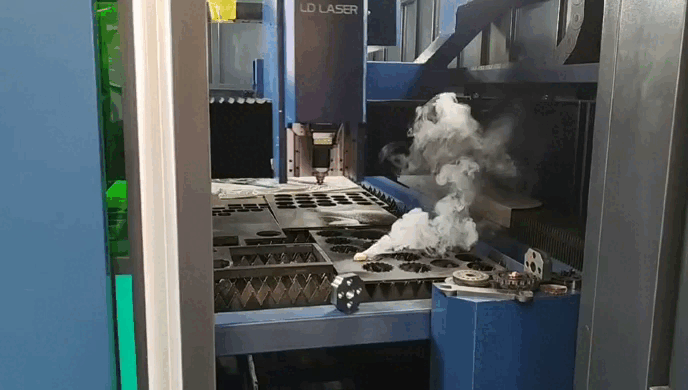

Защитная кабина

Защитная кабина обеспечивает безопасность работы и исключает загрязнение. Смотровое окно выполнено из специального защитного стекла по европейским стандартам CE. Дым, образующийся в результате резки, проходит через систему фильтров внутри кабины, тем самым обеспечивается экологически чистая резка без загрязнения внешней среды.

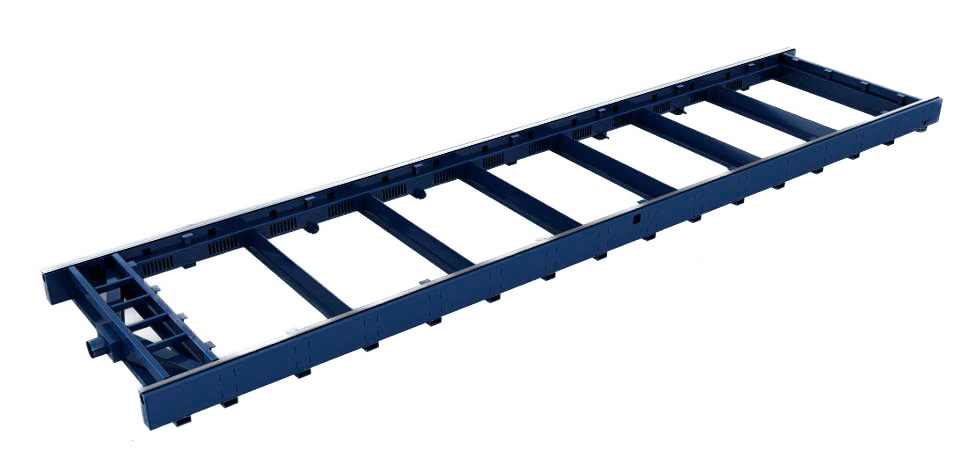

Сварная станина из листовой стали

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Портал

Портал имеет сварную конструкцию и после первичного отжига подвергается грубой обработке для устранения внутренних напряжений, возникших в процессе сварки. Затем деталь проходит прецизионную обработку после вторичной вибрационной обработки, что эффективно снимает остаточные стрессы и значительно повышает стабильность станка. Такой подход к термо- и механообработке обеспечивает долговечность конструкции, высокую точность работы и улучшенные эксплуатационные характеристики.

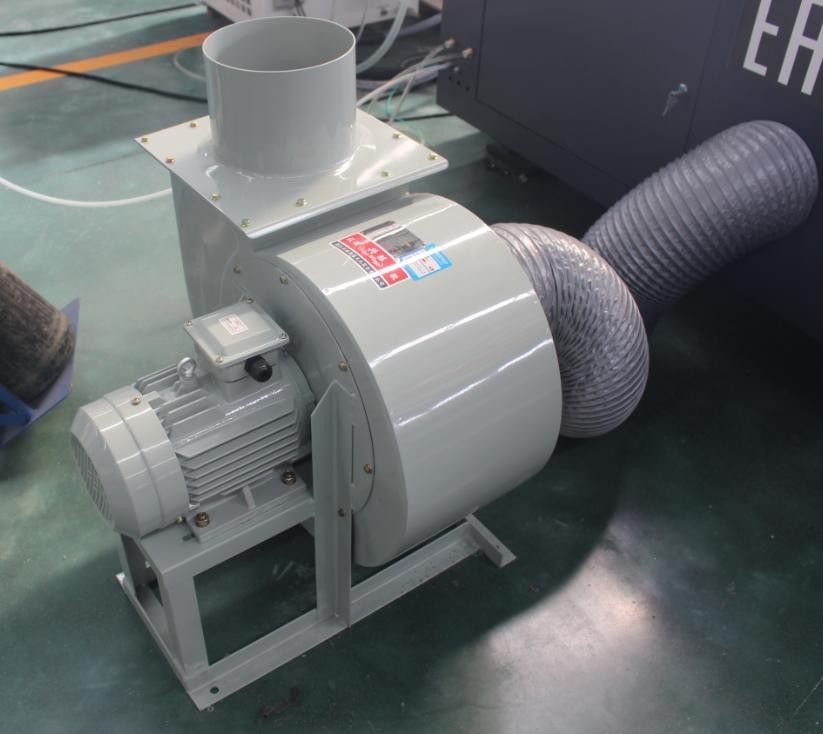

Вытяжная система

Используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

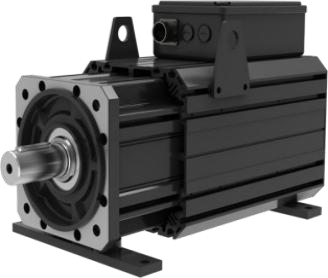

Серводвигатели INOVANCE

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

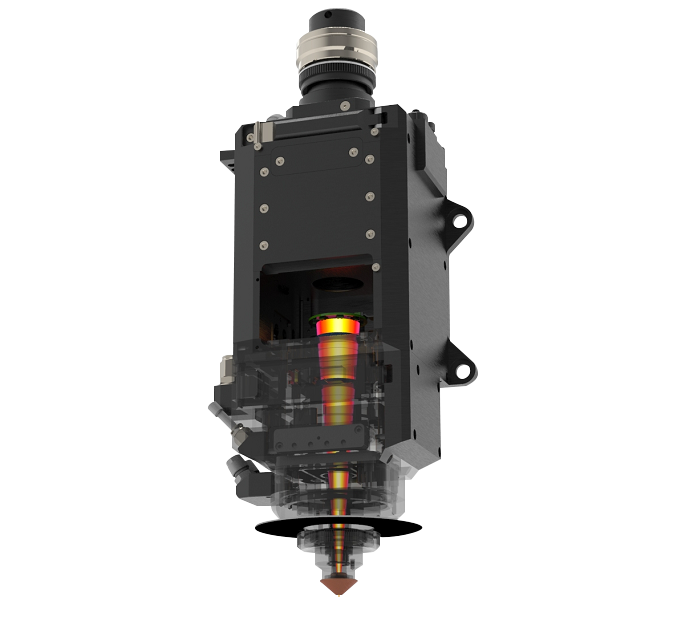

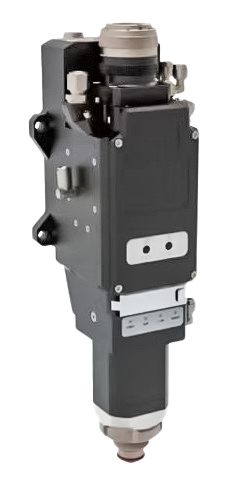

Режущая голова с автофокусом BOCI BLT 462

Интеллектуальная режущая голова, предназначенные для лазерной резки средней мощности. Конструкция ударостойкая и легкая, включает в себя несколько наборов интеллектуальных датчиков, которые обеспечивают мониторинг в режиме реального времени с замкнутым контуром для быстрой диагностики и мгновенного предупреждения неисправности. • Мощность: до 20 кВт • Волоконный интерфейс: QBH, Q+, QD, ADD • Фокусное расстояние: 200 мм • Длина волны: 1030-1090 нм • Скорость фокусировки: 500 мм/с • Диапазон фокусировки: ±50 мм • Максимальное давление газа: 25 Бар • Точность повторного позиционирования: ±0,01 мм

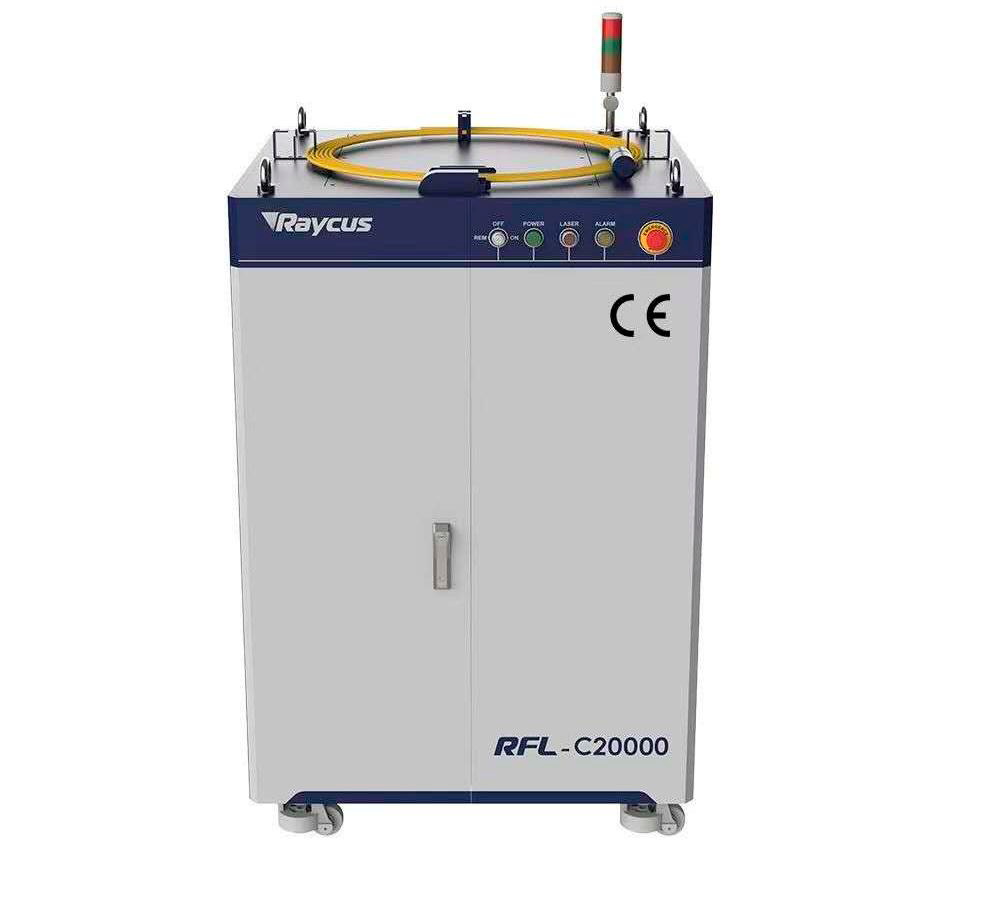

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

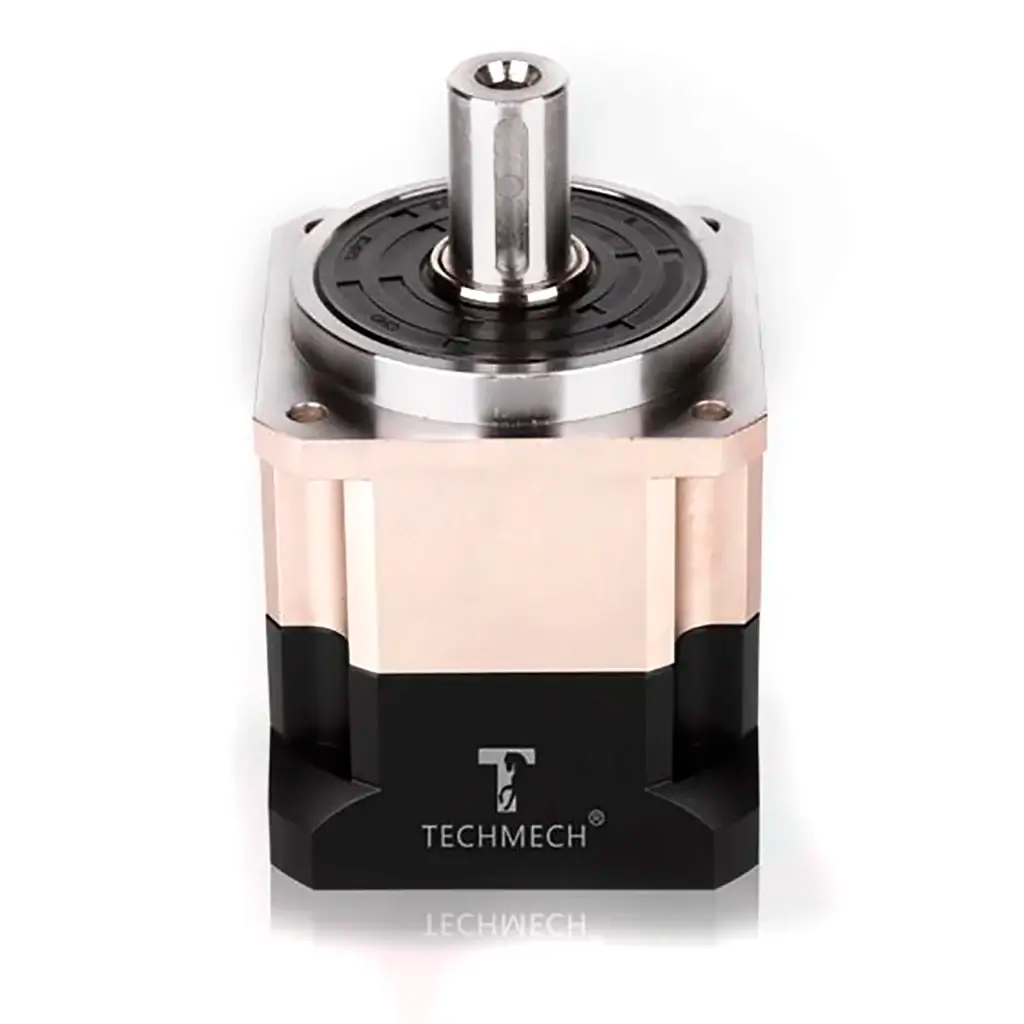

Редуктор TECHMECH

TECHMECH специализируется на производстве высокоточных планетарных редукторов. Их продукция отличается высокой эффективностью и низким уровнем шума. Обеспечивают бесшумную работу при высокой нагрузке и максимальном крутящем моменте. Кроме того, редукторы TECHMECH обладают компактными размерами и высоким крутящим моментом, что делает их идеальными для применения в различных областях, включая автоматизацию и машиностроение.

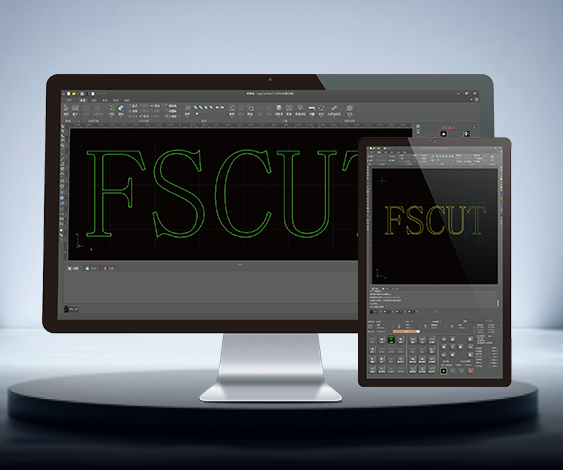

Система управления FSCUT 6000

• Автоматически фиксирует угол и края заготовки, корректируя программу резки при неровной установке. • Голова поддерживает постоянное расстояние до листа и останавливается при малейшем столкновении, повышая безопасность и производительность. • Контролирует расстояние между лазерной головой и листом, предотвращает пропуски даже при резке неровного металла. • Ошибки и состояние всех узлов отображаются через интерфейс с кодами неисправности для быстрого выявления проблем.

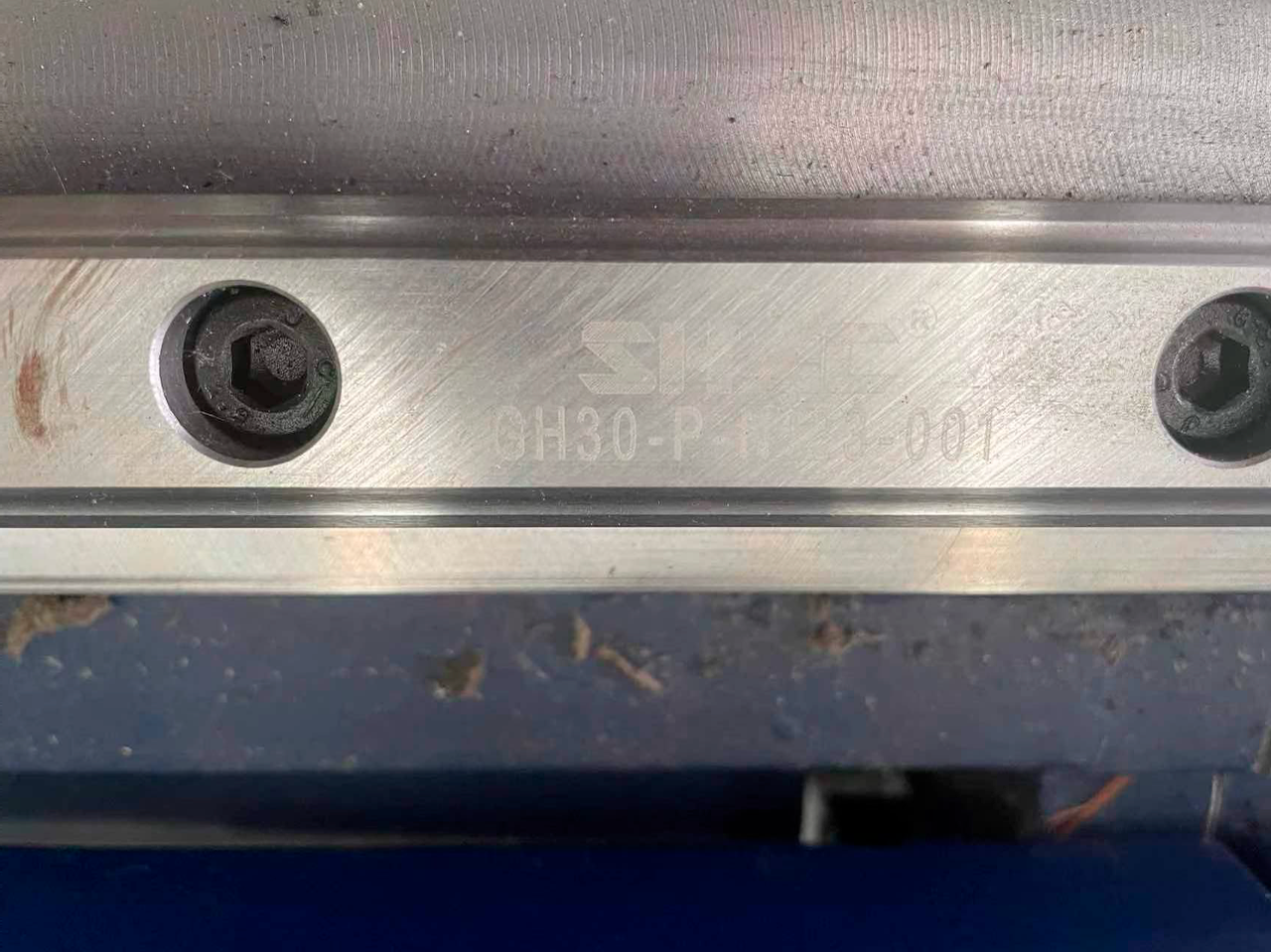

Линейные направляющие SHAC

Линейные направляющие SHAC от тайваньского производителя - это высокоточные направляющие на основе подшипников качения, обеспечивающие минимальное тепловыделение и долговременную устойчивость к деформациям. Они подходят для станков, где критически важна высокая точность обработки, особенно при работе с мелкими деталями и сложными вырезами. Направляющие SHAC обладают повышенной жёсткостью, плавностью хода и долговечностью, обеспечивая лёгкое перемещение рабочих инструментов. Их размеры полностью соответствуют аналогам Hiwin, что делает направляющие взаимозаменяемыми. Благодаря низкому коэффициенту трения, они обеспечивают плавный и стабильный ход, а также подходят не только для ЧПУ-станков, но и для автоматизированных систем.

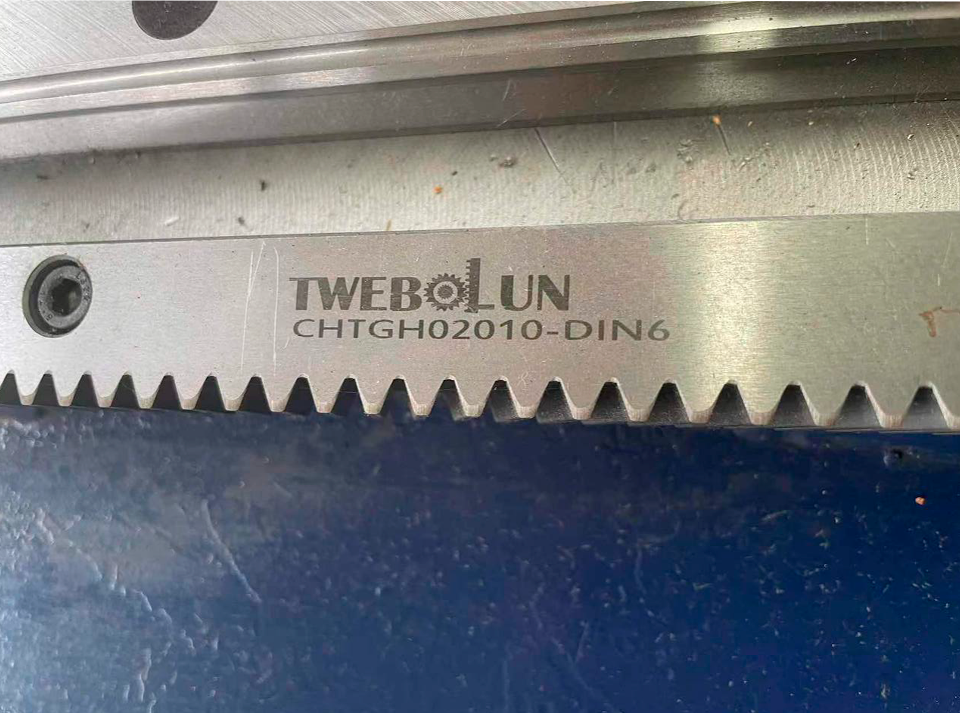

Рейка TWEBOLUN

Эти рейки идеально подходят для использования в лазерных станках с высокой скоростью перемещения, обеспечивая стабильную работу без потери точности.

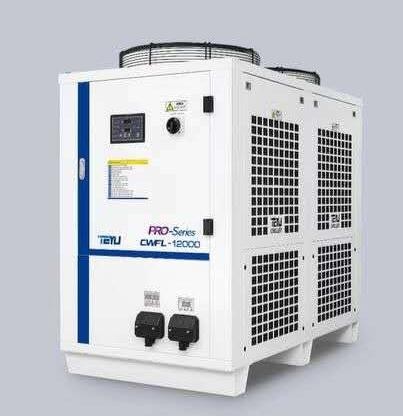

Чиллер S&A

Промышленные водяные чиллеры от компании S&A серии CWFL служат для охлаждения оптоволоконных излучателей лазерных станков. Подходят для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.

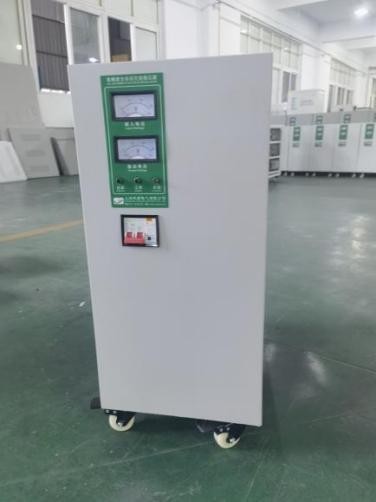

Стабилизатор напряжения

Мощность 150 кВа

Вентилятор

Мощность 7,5 квт

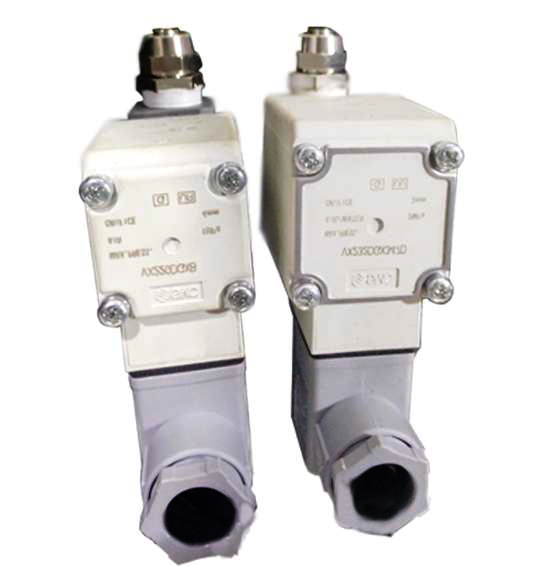

Пневматические компоненты SMC

• Высокоточное регулирование давления кислорода. • Настраиваемый диапазон давлений. • Высокий уровень линейности, воспроизводимости и чувствительности. • Наличие индикации выходного давления.

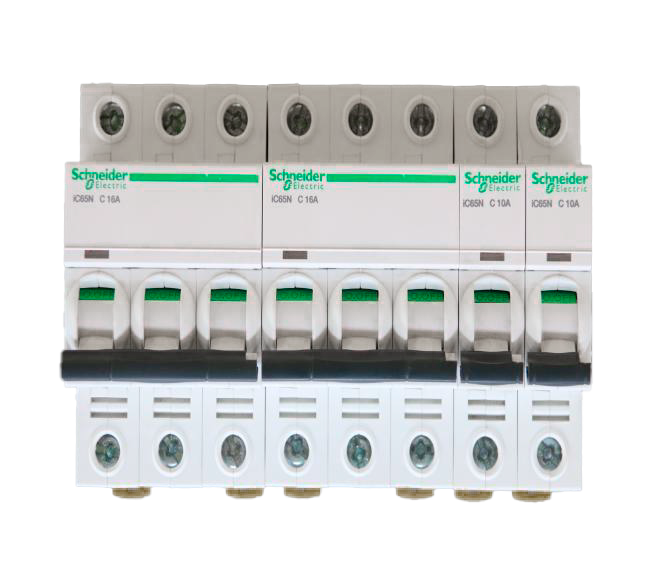

Электрические компоненты Schneider

Применяются в распределительных щитах, шкафах управления и системах автоматизации.

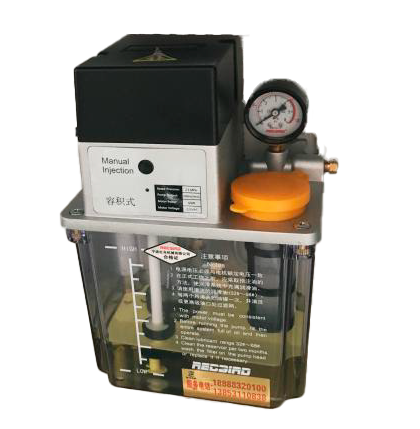

Система автоматической смазки

Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки направляющих, шестерни-рейки и других подвижных элементов. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

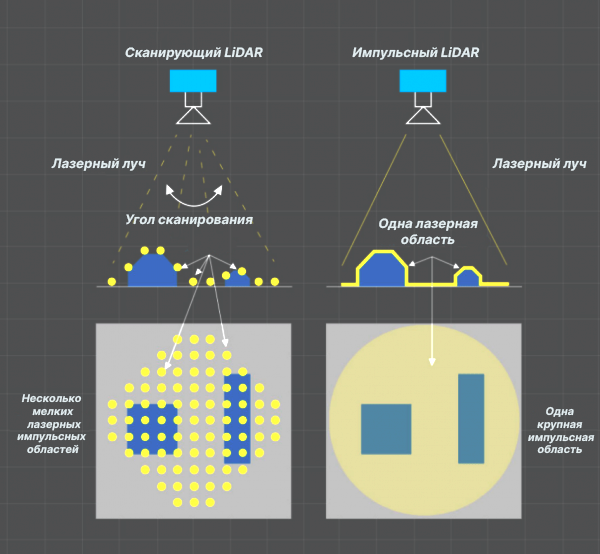

Доступна как дополнительная опция. Для её установки требуется замена стандартной системы управления и лазерной головы на комплект HypCut8000 + BLT662. После установки этой конфигурации LiDAR обеспечивает автоматическую фокусировку, сканирование поверхности и работу с 3D-объектами.

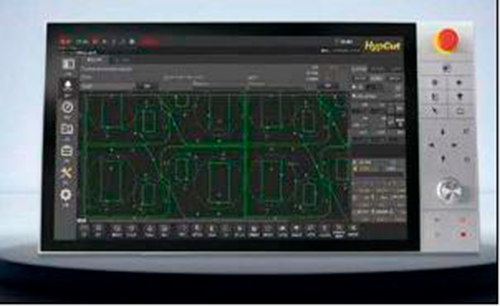

Система управления HypCut 8000

Высокопроизводительная система управления станком лазерной резки на EtherCAT, предназначена для станков лазерной резки от 8 кВт до 140 кВт, простая в установке и настройке. Поддерживает все опции голов BLT.

Лазерная голова с автофокусом BLT642

Система обратной связи отслеживает качество резки в реальном времени и автоматически корректирует параметры. Умный прокол и система слежения за астигматизмом ускоряют процессы реза и обнаружения рассеиваний луча. Системы защиты оптики предотвращают износ стекол и повреждение элементов головки. Усовершенствованный усилитель сигнала датчика обеспечивает отслеживание металлических деталей на 360 градусов. Контур охлаждающей жидкости обеспечивает эффективное охлаждение оптических элементов, повышая качество резки. Конструкция с повышенной пылезащитой и четырьмя защитными стеклами минимизирует риск загрязнения линз. Новый подход к обслуживанию делает замену линз более простой и доступной через переднюю панель, без полного разбора головы. • Интерфейс подключения - Q+, QD, QBH, ADD; • Фокусное расстояние - 200 мм; • Автофокусный диапазон - ±50 мм; • Размер - 428x181 мм; • Вес - ~9,5 кг.
