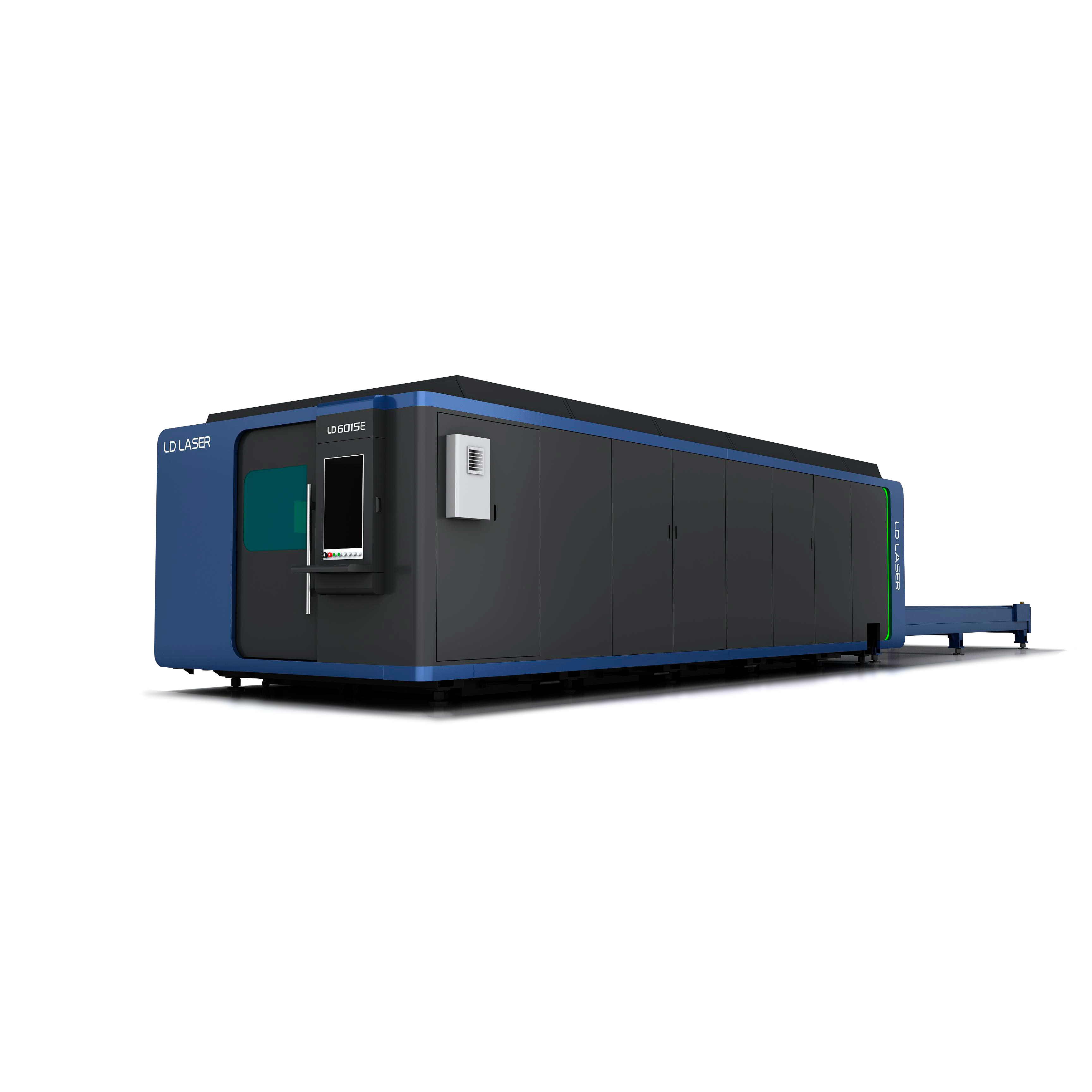

Лазерный станок закрытого типа LD-6015E/12000 Raycus

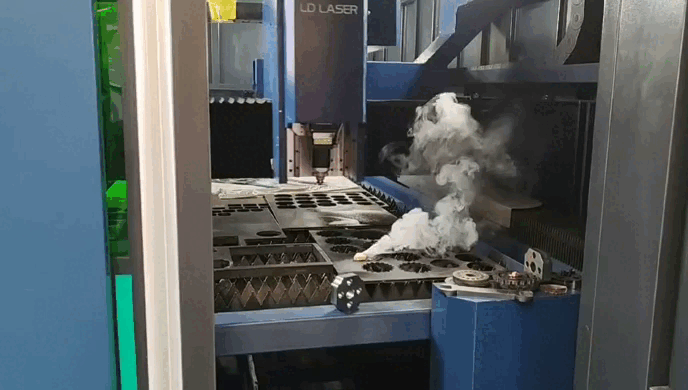

Защитная кабина

Защитная кабина обеспечивает безопасность работы и исключает загрязнение. Смотровое окно выполнено из специального защитного стекла по европейским стандартам CE. Дым, образующийся в результате резки, проходит через систему фильтров внутри кабины, тем самым обеспечивается экологически чистая резка без загрязнения внешней среды.

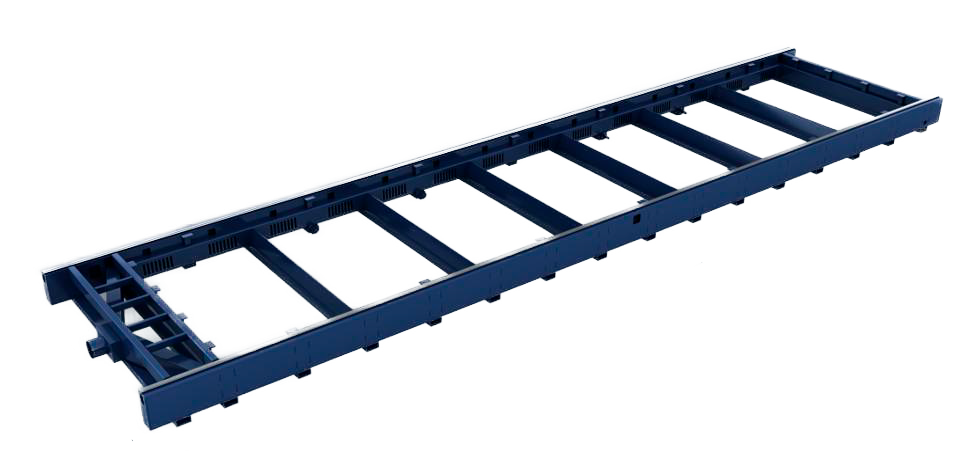

Сварная станина из листовой стали

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Портал

Портал имеет сварную конструкцию и после первичного отжига подвергается грубой обработке для устранения внутренних напряжений, возникших в процессе сварки. Затем деталь проходит прецизионную обработку после вторичной вибрационной обработки, что эффективно снимает остаточные стрессы и значительно повышает стабильность станка. Такой подход к термо- и механообработке обеспечивает долговечность конструкции, высокую точность работы и улучшенные эксплуатационные характеристики.

Вытяжная система

Используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

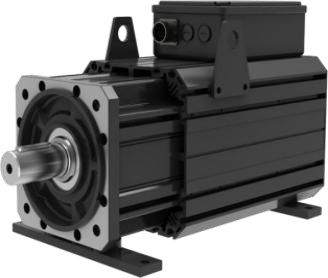

Серводвигатели INOVANCE (Китай)

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

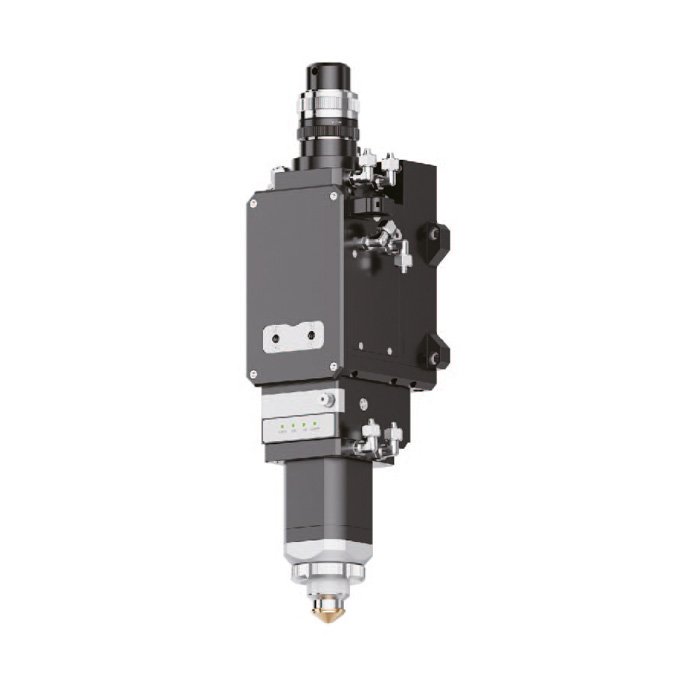

Режущая голова с автофокусом BOCI BLT442

BLT 442 - профессиональная лазерная голова для промышленной резки металлов. Сочетает интеллектуальные системы защиты, автоматизацию и высокую точность.

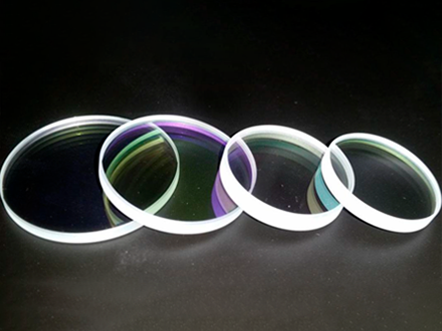

Защита от столкновений с заготовкой; Контроль состояния защитного стекла; Возможность резки под углом; Автоматическая фокусировка; Стабильное водяное охлаждение; Фокусное расстояние - 200 мм; Волоконный интерфейс; Q+, QD, QBH, ADD; Длина волны лазера 1030~1090 нм; Диапазон фокусировки ±50 мм; Скорость фокусировки 500 мм/с; Точность перемещения автофокуса ±0.01 мм; Максимальное давление газа 25 Bar.

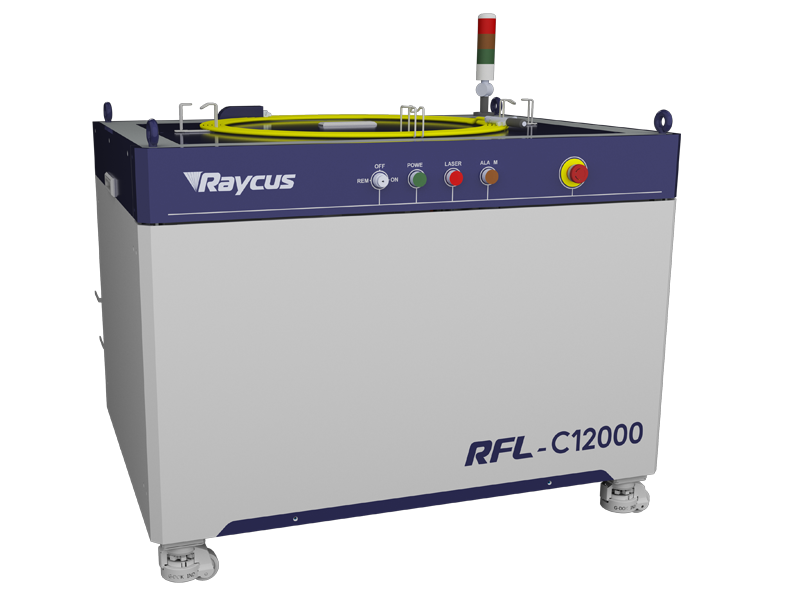

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

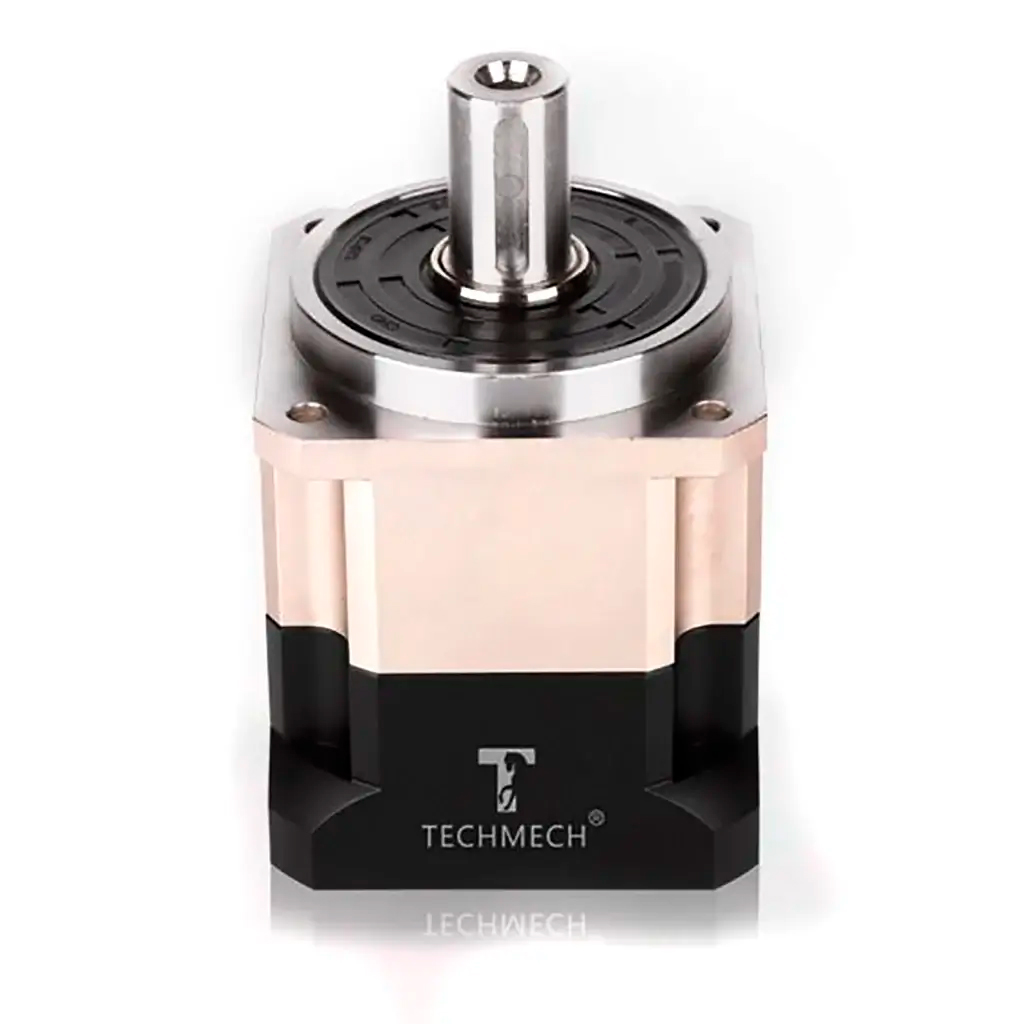

Редуктор TECHMECH

TECHMECH специализируется на производстве высокоточных планетарных редукторов. Их продукция отличается высокой эффективностью и низким уровнем шума. Обеспечивают бесшумную работу при высокой нагрузке и максимальном крутящем моменте. Кроме того, редукторы TECHMECH обладают компактными размерами и высоким крутящим моментом, что делает их идеальными для применения в различных областях, включая автоматизацию и машиностроение.

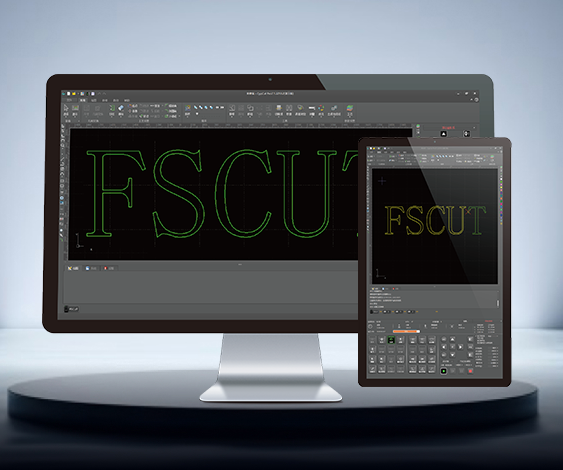

Система управления FSCUT 6000

• Автоматически фиксирует угол и края заготовки, корректируя программу резки при неровной установке.
• Голова поддерживает постоянное расстояние до листа и останавливается при малейшем столкновении, повышая безопасность и производительность.
• Контролирует расстояние между лазерной головой и листом, предотвращает пропуски даже при резке неровного металла.
• Ошибки и состояние всех узлов отображаются через интерфейс с кодами неисправности для быстрого выявления проблем.

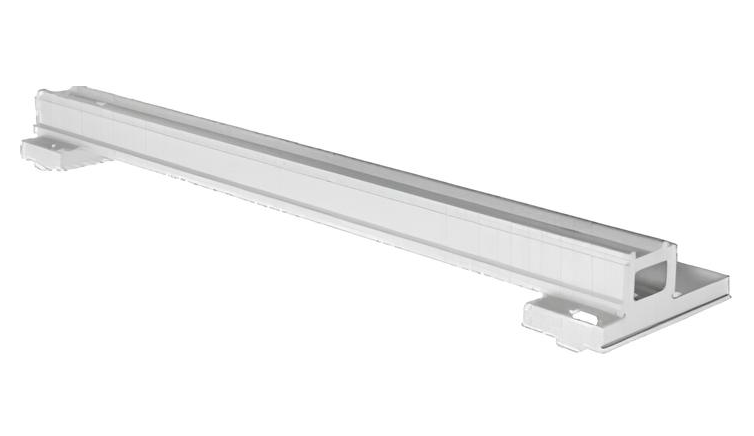

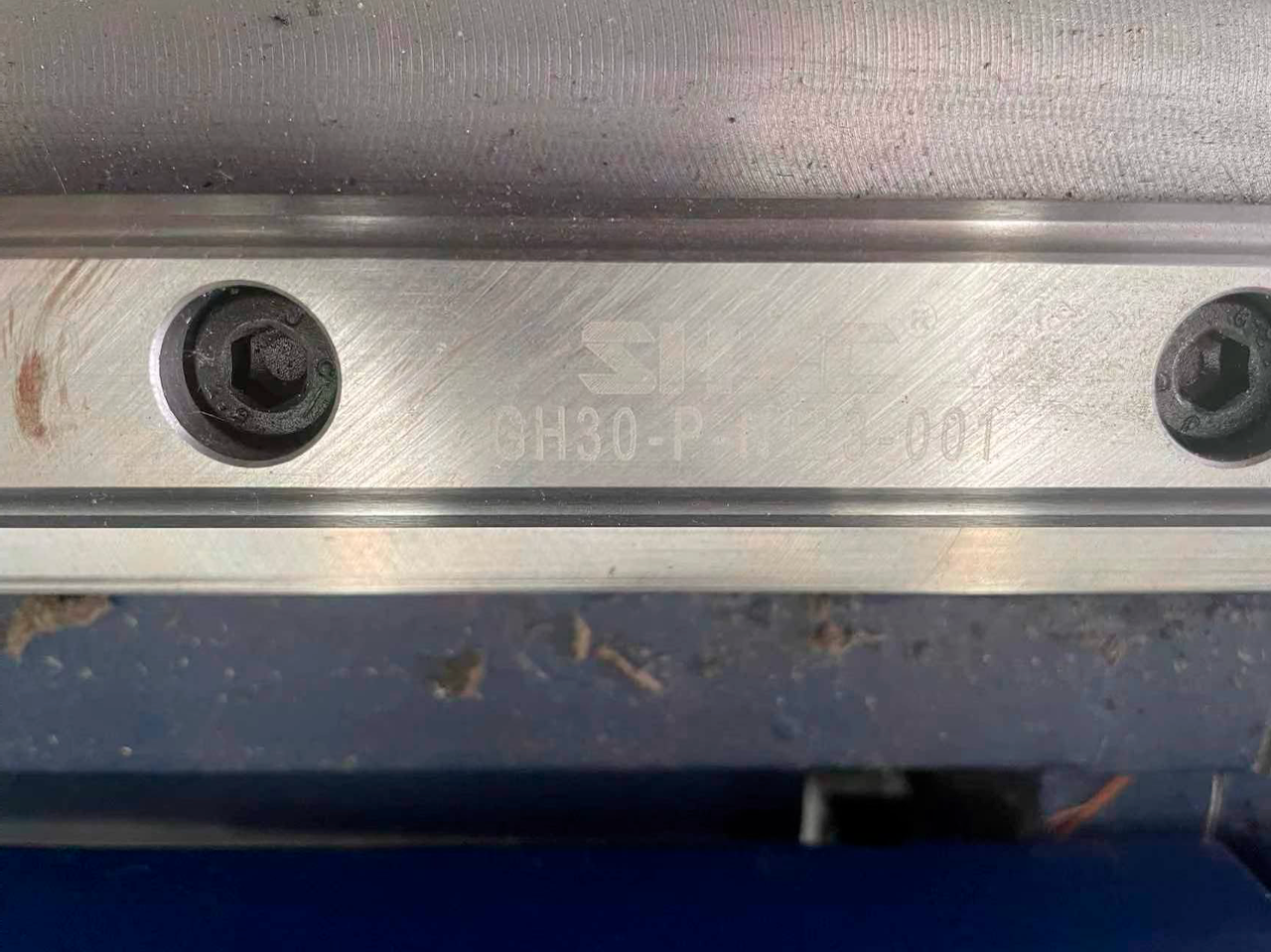

Линейные направляющие SHAC

Линейные направляющие SHAC от тайваньского производителя - это высокоточные направляющие на основе подшипников качения, обеспечивающие минимальное тепловыделение и долговременную устойчивость к деформациям. Они подходят для станков, где критически важна высокая точность обработки, особенно при работе с мелкими деталями и сложными вырезами. Направляющие SHAC обладают повышенной жёсткостью, плавностью хода и долговечностью, обеспечивая лёгкое перемещение рабочих инструментов. Их размеры полностью соответствуют аналогам Hiwin, что делает направляющие взаимозаменяемыми. Благодаря низкому коэффициенту трения, они обеспечивают плавный и стабильный ход, а также подходят не только для ЧПУ-станков, но и для автоматизированных систем.

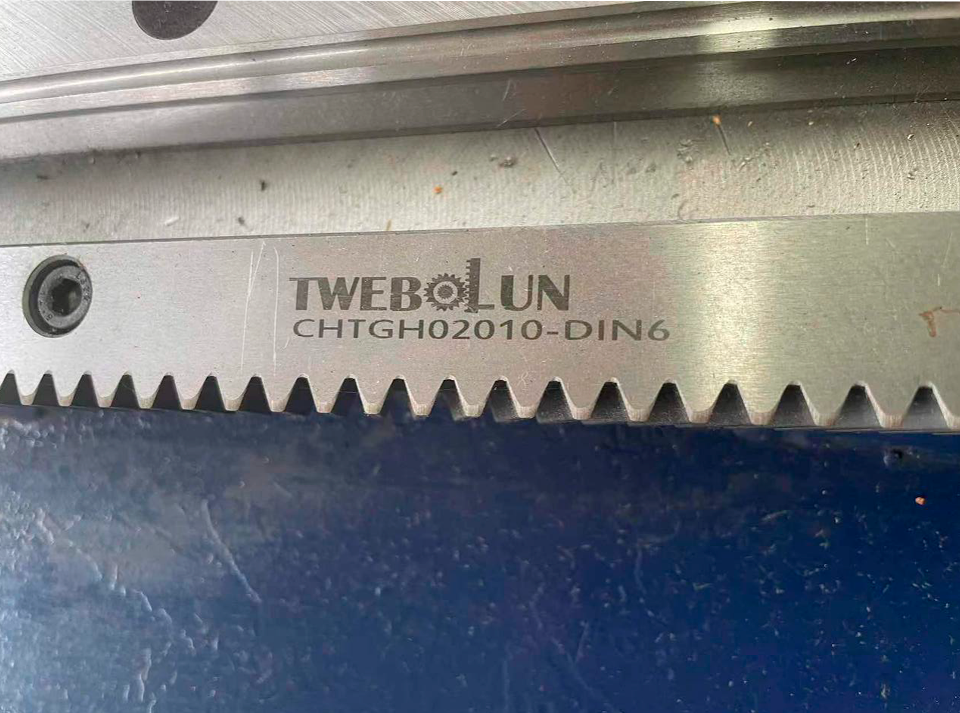

Рейка TWEBOLUN

Эти рейки идеально подходят для использования в лазерных станках с высокой скоростью перемещения, обеспечивая стабильную работу без потери точности.

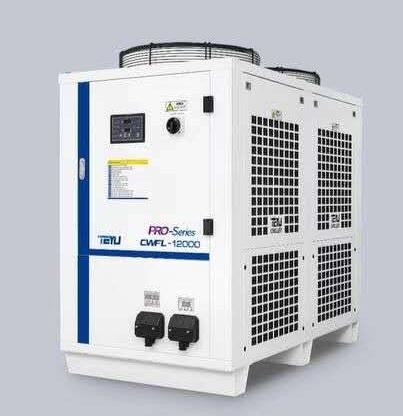

Чиллер S&A

Промышленные водяные чиллеры от компании S&A серии CWFL служат для охлаждения оптоволоконных излучателей лазерных станков. Подходят для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.

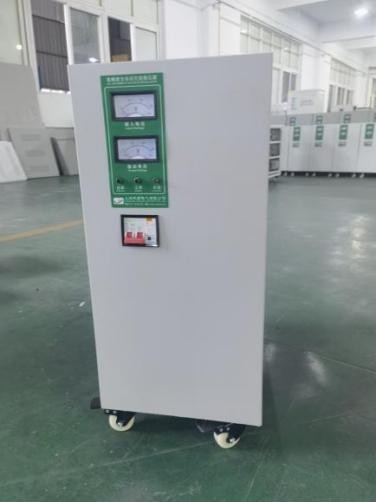

Стабилизатор напряжения

Мощность 100 кВа

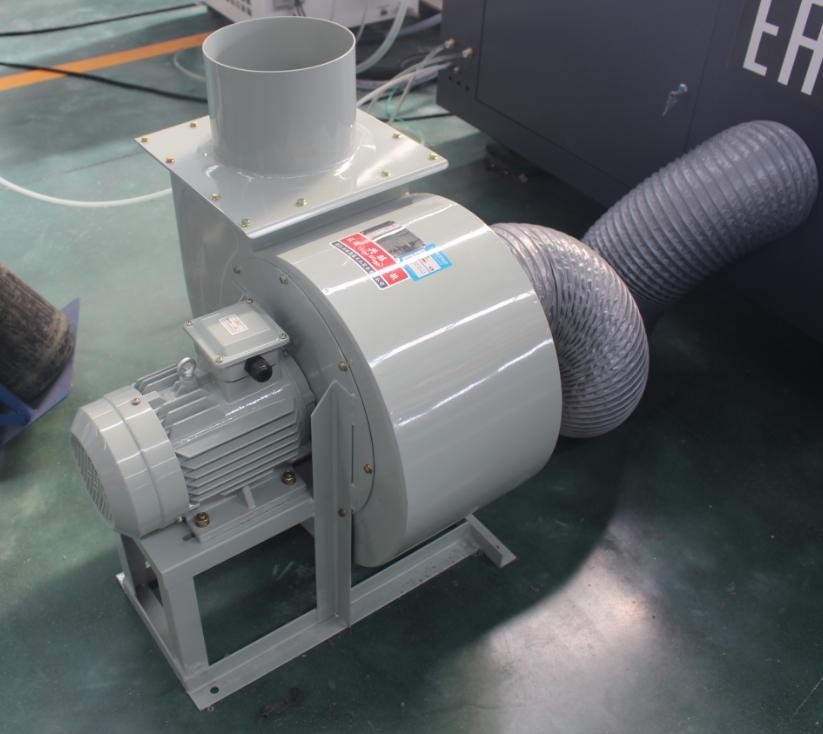

Вентилятор

Мощность 7,5 квт

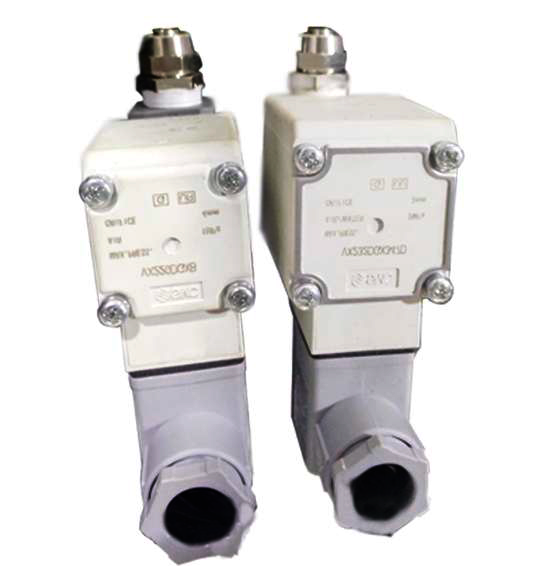

Пневматические компоненты SMC

• Высокоточное регулирование давления кислорода. • Настраиваемый диапазон давлений. • Высокий уровень линейности, воспроизводимости и чувствительности. • Наличие индикации выходного давления.

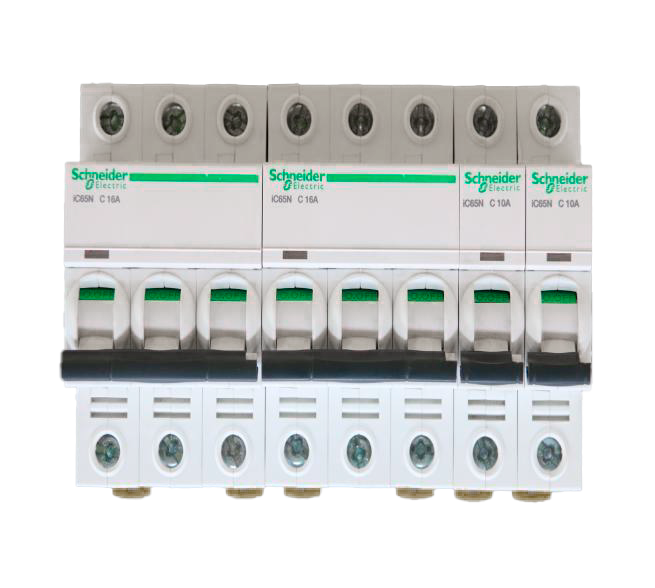

Электрические компоненты Schneider

Применяются в распределительных щитах, шкафах управления и системах автоматизации.

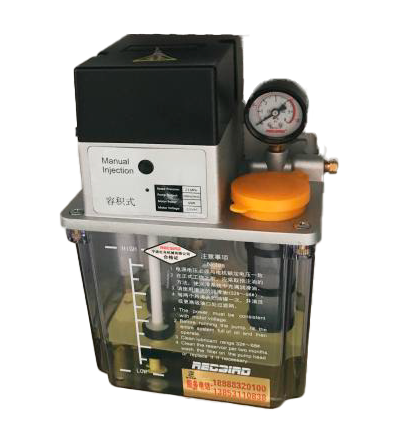

Система автоматической смазки

Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки направляющих, шестерни-рейки и других подвижных элементов. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

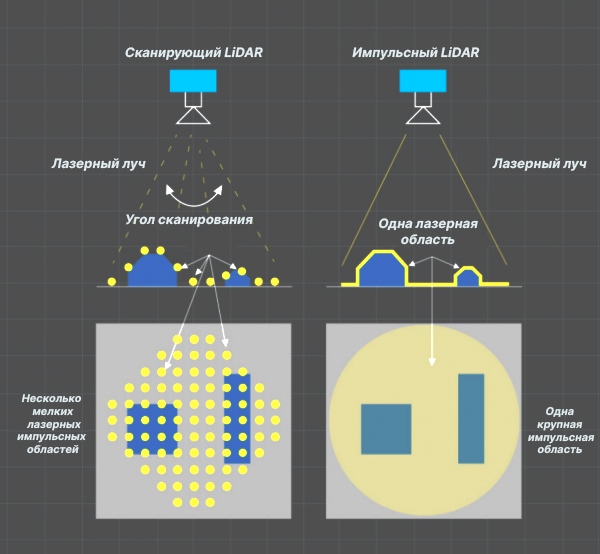

Система LiDAR

Доступна как дополнительная опция. Для её установки требуется замена стандартной системы управления и лазерной головы на комплект HypCut8000 + BLT662. После установки этой конфигурации LiDAR обеспечивает автоматическую фокусировку, сканирование поверхности и работу с 3D-объектами.
