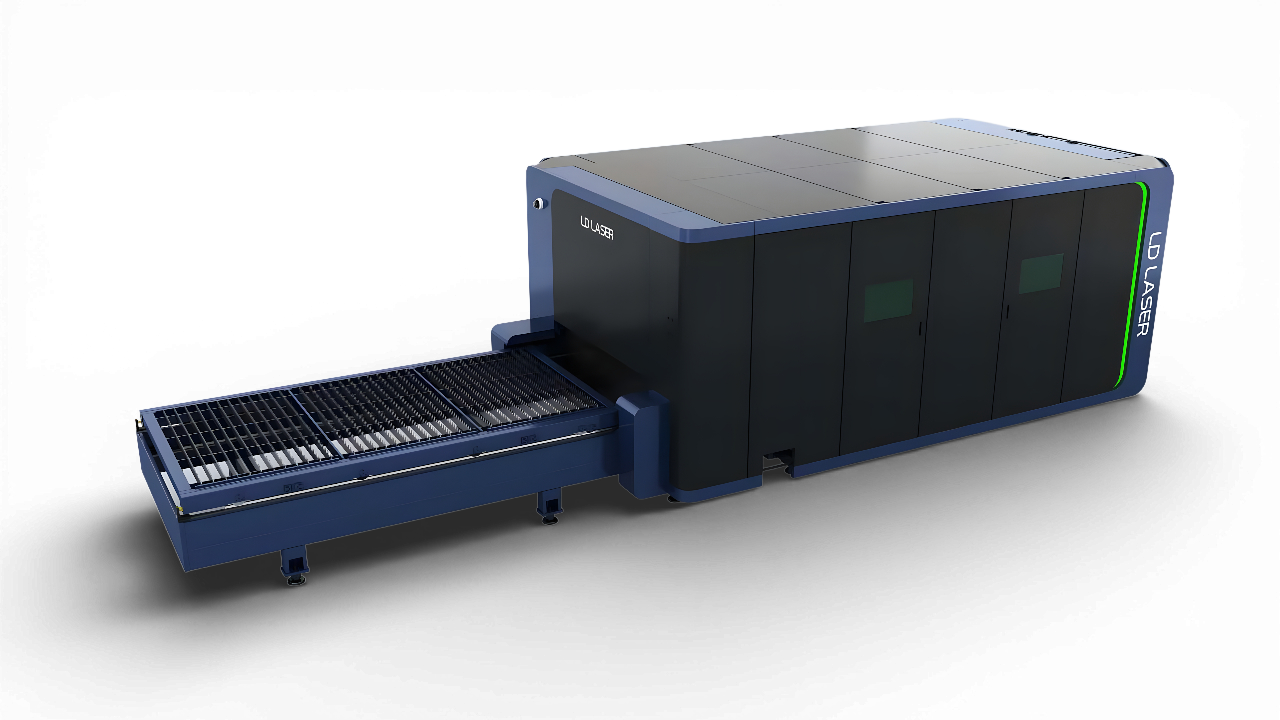

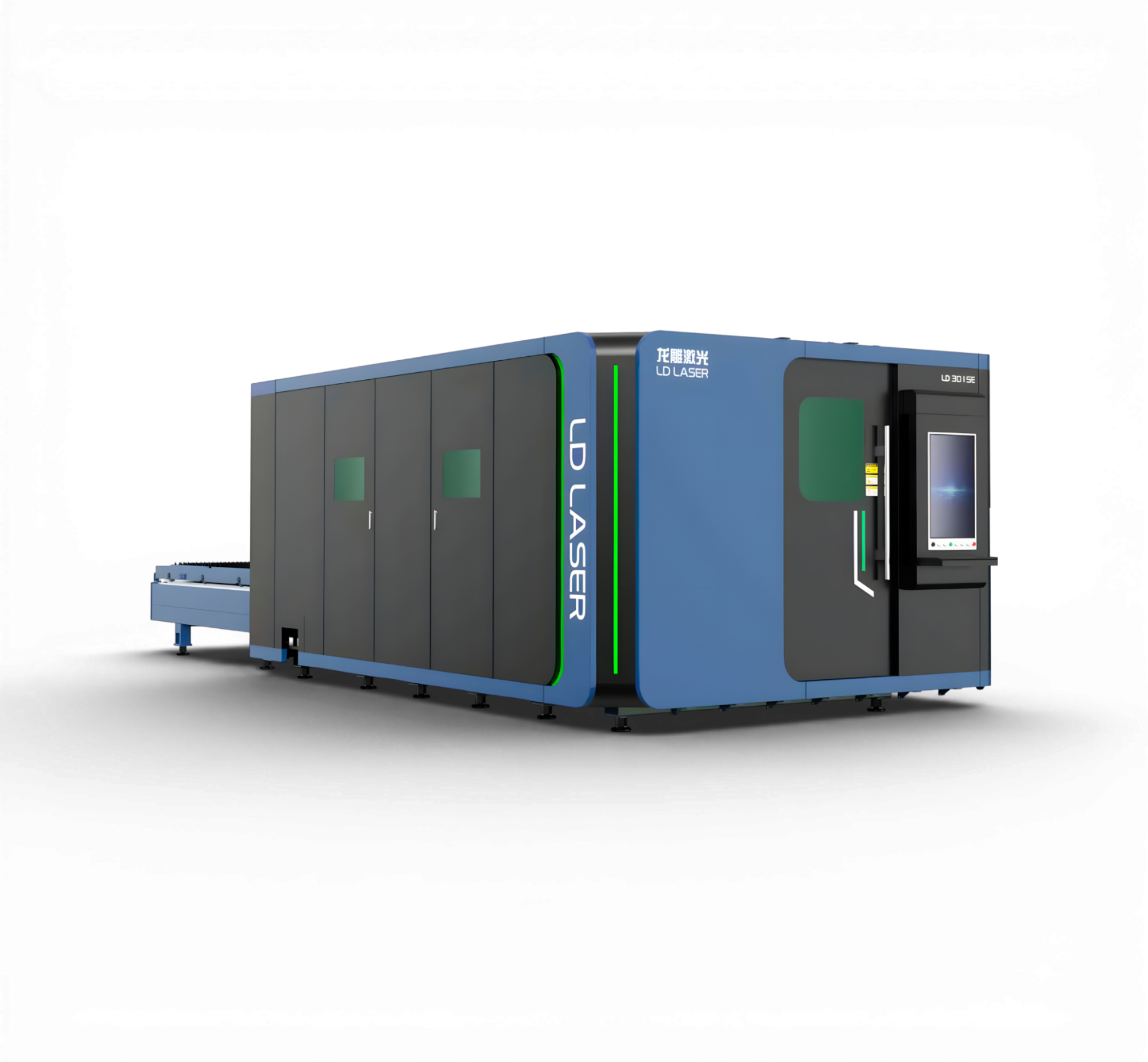

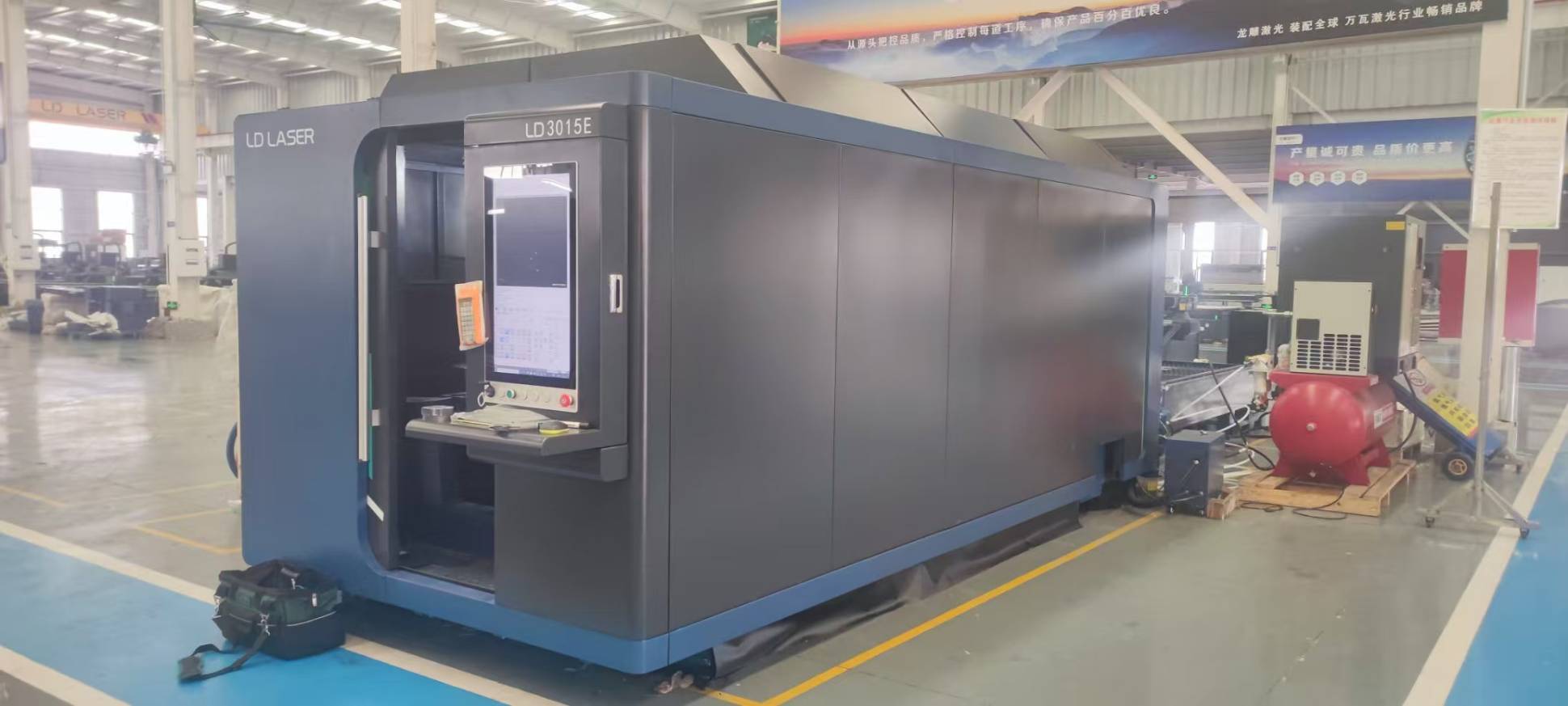

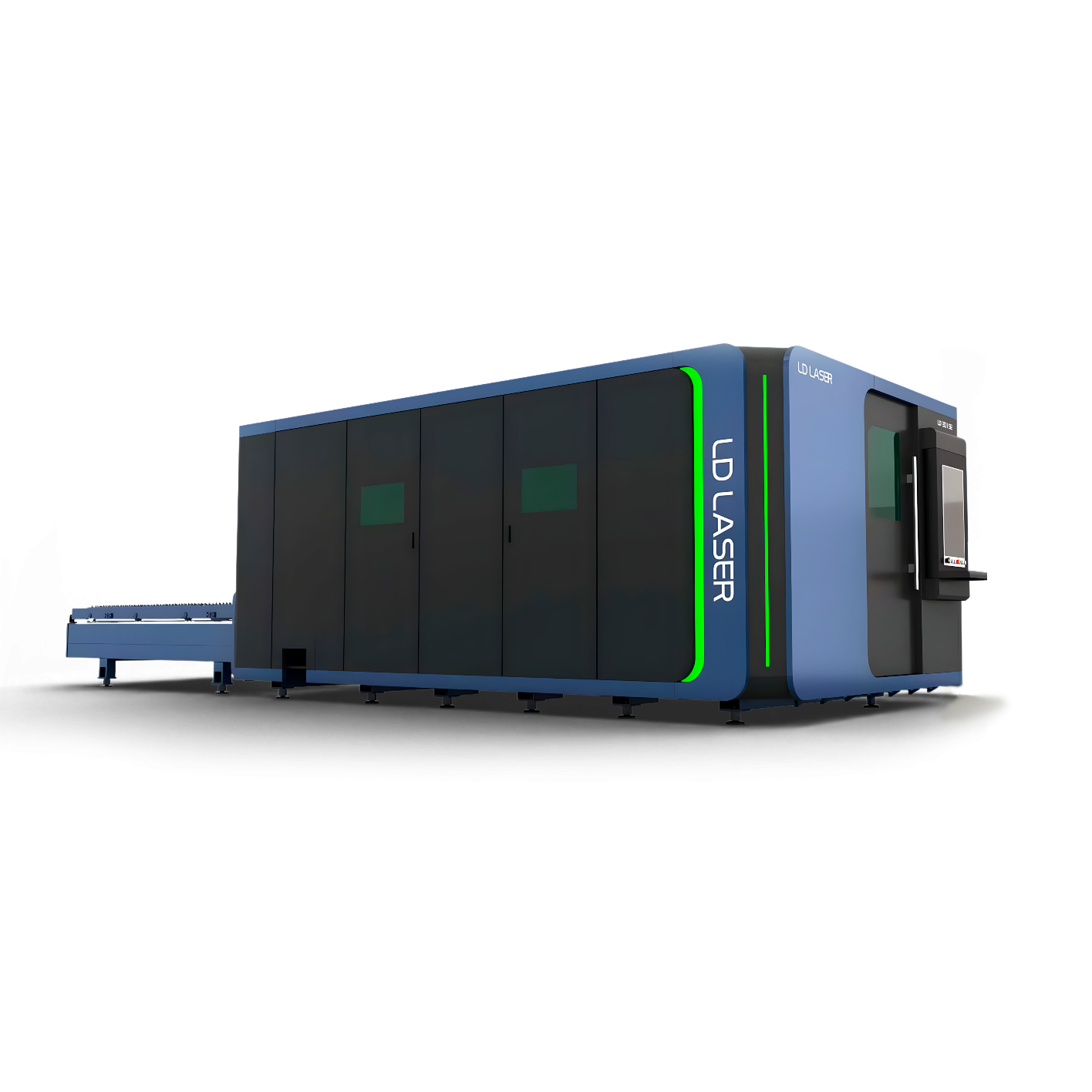

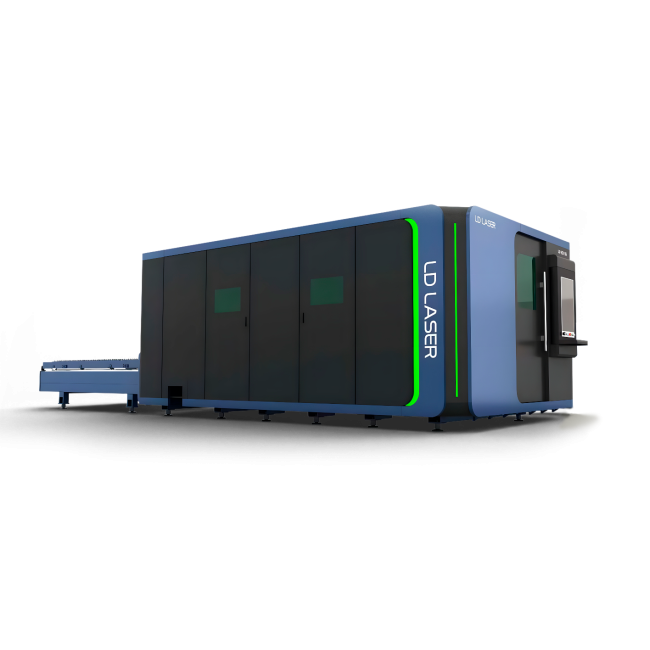

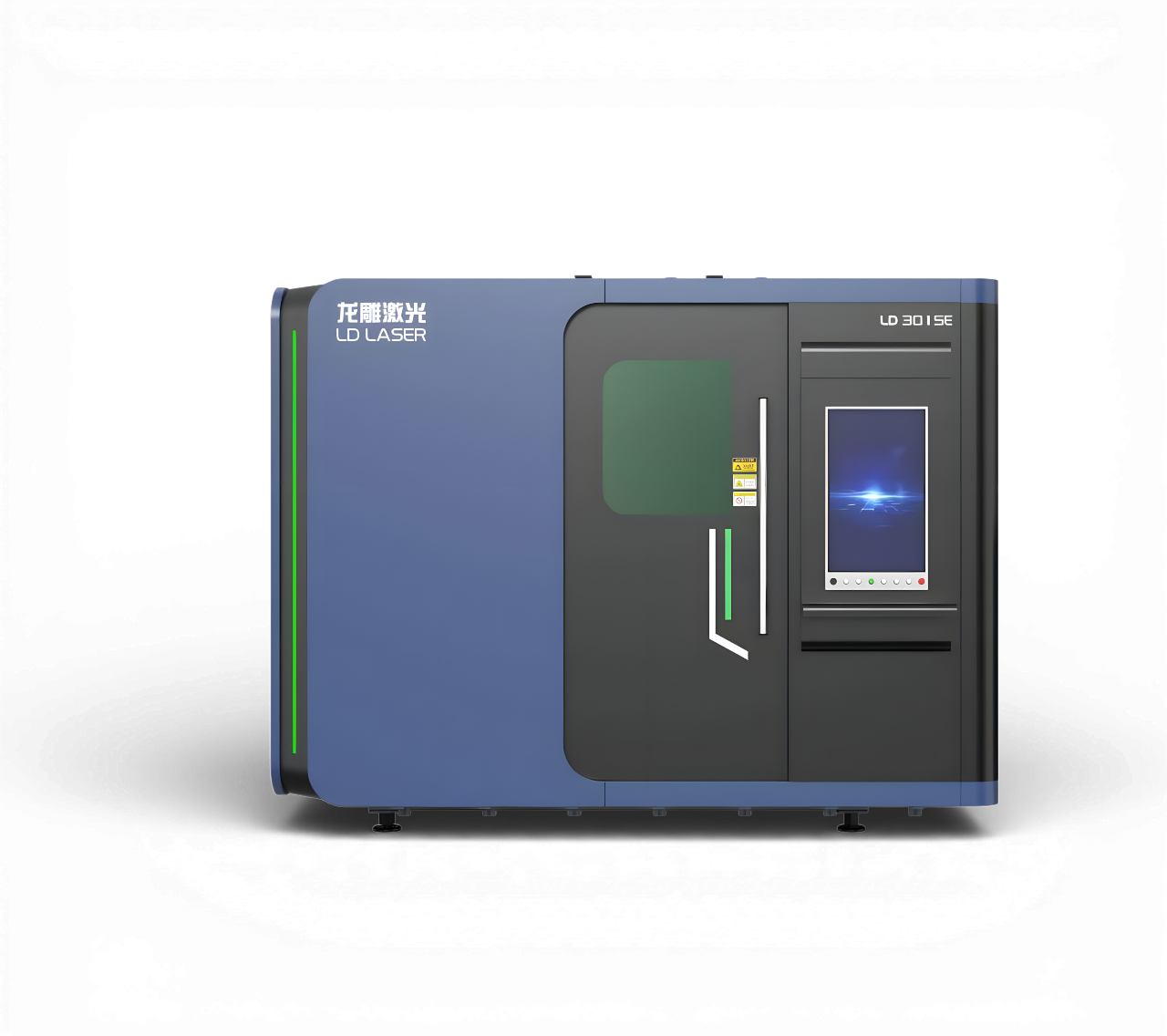

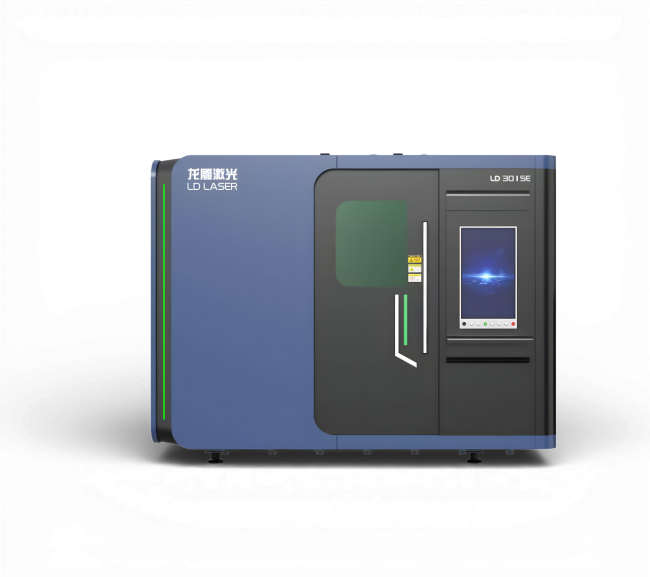

Лазерный станок закрытого типа LD-3015E-C/6000 Raycus

Защитная кабина

Защитная кабина обеспечивает безопасность работы и исключает загрязнение. Смотровое окно выполнено из специального защитного стекла по европейским стандартам CE. Дым, образующийся в результате резки, за счёт закрытой кабины и мощной системы вентиляции быстро и эффективно удаляется из рабочей зоны увеличивая срок службы компонентов режущей головы и прочих узлов станка

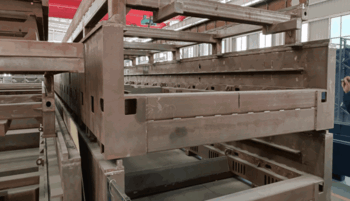

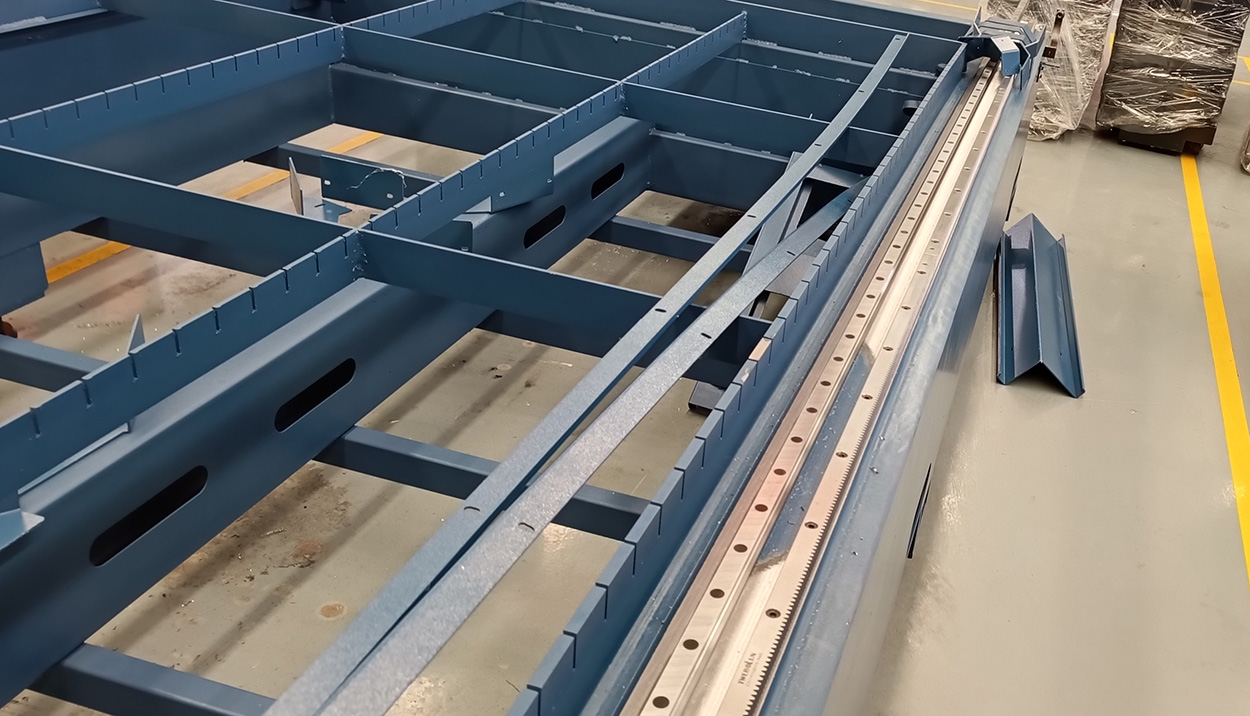

Сварная станина из листовой стали и труб

Станина сварена из высококачественной листовой стали и труб. Подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Все элементы проходят полный цикл обработки на заводе: сварку, термообработку для снятия внутренних напряжений и покраску. Самостоятельное производство станины позволяет заводу контролировать качество на каждом этапе, делая их станки редкостью на рынке по надёжности и стабильности.

Портал

Портал имеет сварную конструкцию и после первичного отжига подвергается грубой обработке для устранения внутренних напряжений, возникших в процессе сварки. Затем деталь проходит прецизионную обработку после вторичной вибрационной обработки, что эффективно снимает остаточные стрессы и значительно повышает стабильность станка. Такой подход к термо- и механообработке обеспечивает долговечность конструкции, высокую точность работы и улучшенные эксплуатационные характеристики.

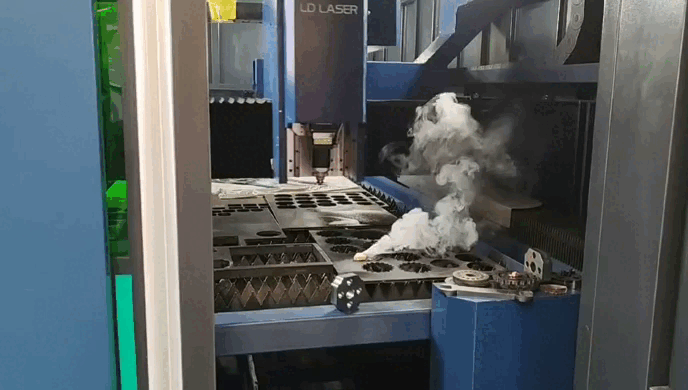

Вытяжная система

Используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

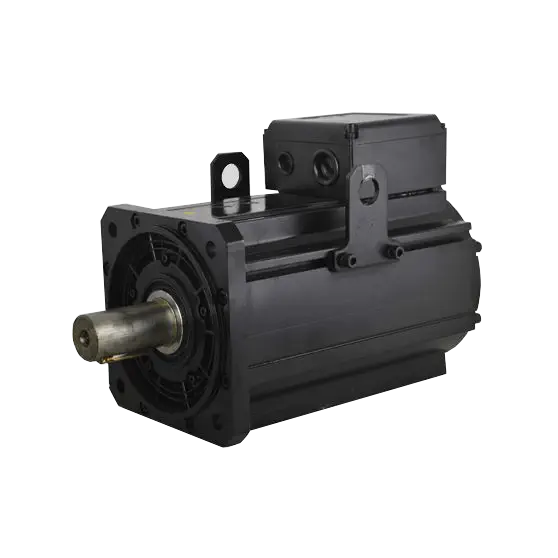

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

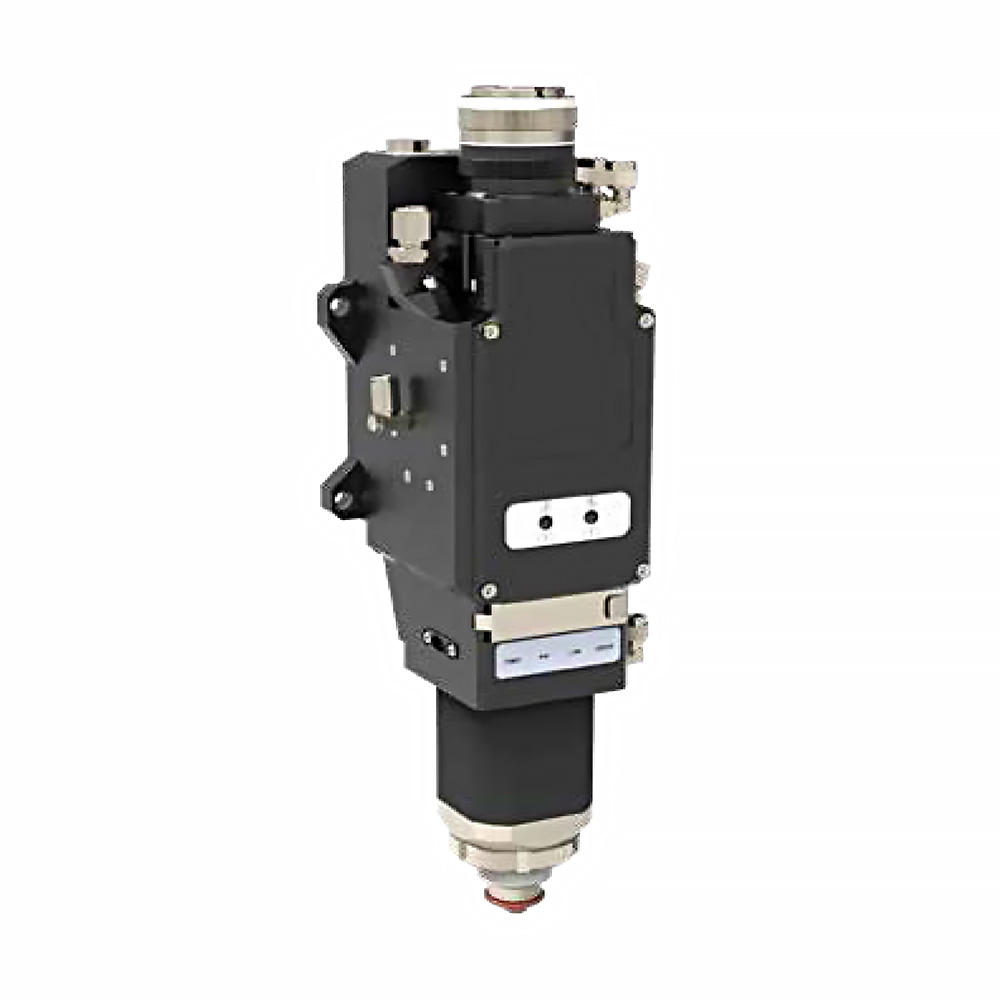

Режущая голова с автофокусом BOCI BLT421S

BOCI BLT421S — это высокоточная лазерная режущая голова мощностью до 8 кВт, оснащённая системой автофокусировки, водяным охлаждением и надёжной защитой оптики. Предназначена для промышленной резки металла с высокой скоростью и стабильным качеством.

• Мощность: до 8 кВт;
• Оптическая конфигурация: коллиматор CL100 мм, фокусирующая линза FL200 мм;
• Автофокусировка: диапазон регулировки ±50 мм;
• Максимальное давление газа: до 25 бар;
• Водяное охлаждение: давление до 5 бар, минимальный поток 2 л/мин;
• Защита оптики: 4 защитных стекла для увеличенного срока службы;
• Совместимость с интерфейсами: Trumpf LLK-Q, IPG HLC-8/LC-8.

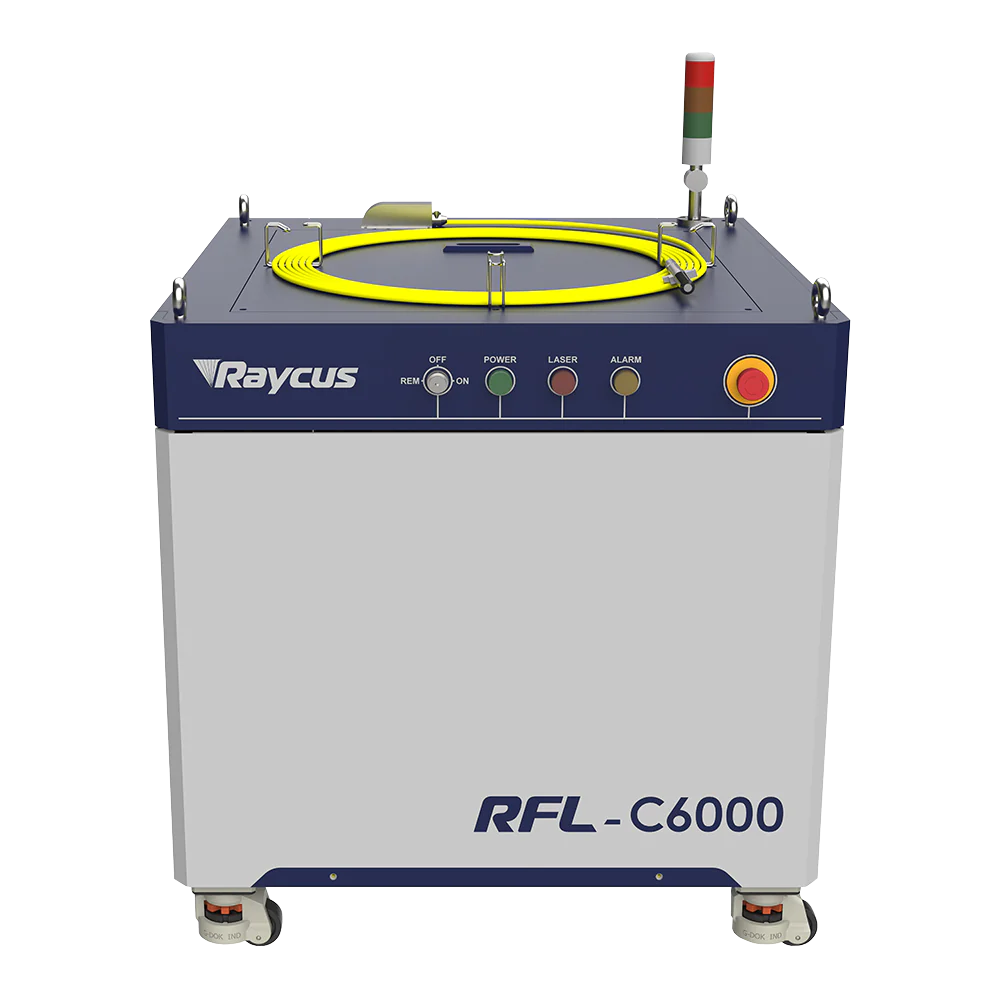

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

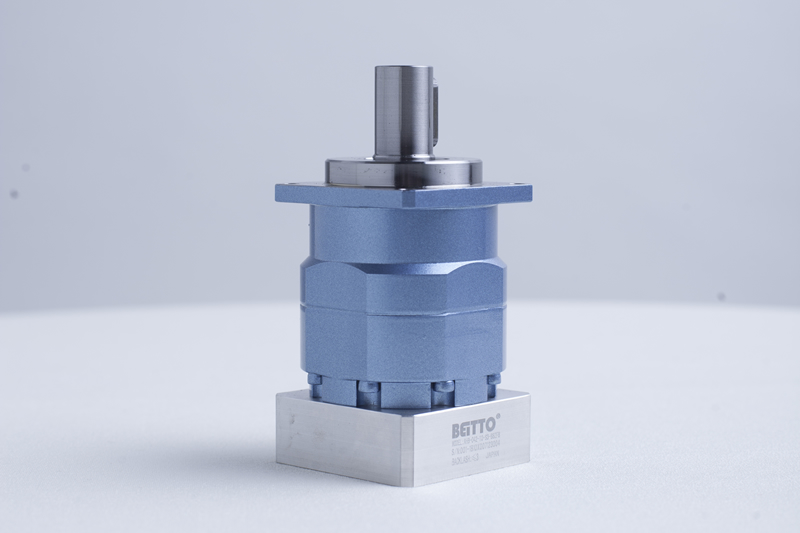

Редуктор BEITTO

Обеспечение уникальной эксплуатационной точности в реальных условиях работы, что снижает вероятность износа и повышает эффективность системы. Высокая жёсткость и крутящий момент достигаются за счет игольчатых роликовых подшипников без сепаратора.

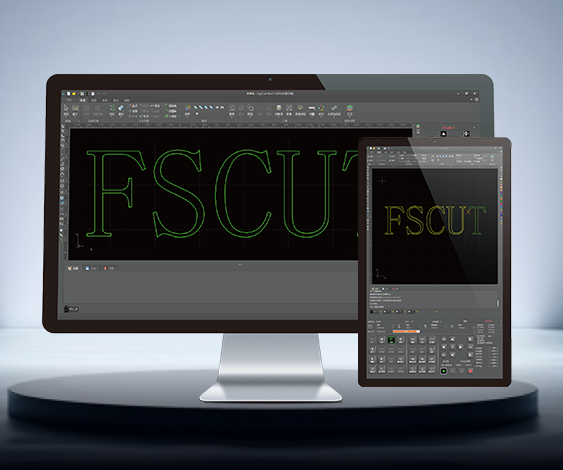

Система ЧПУ Cypcut FSCUT 4000E

FSCUT4000E — это экономичная система управления станком лазерной резки, предназначенная для резки мощностью 1,5–8 кВт. Основанная на EtherCAT, объединяющая управление движением, лазерное управление и контроль газа, она широко применяется для резки листового металла.

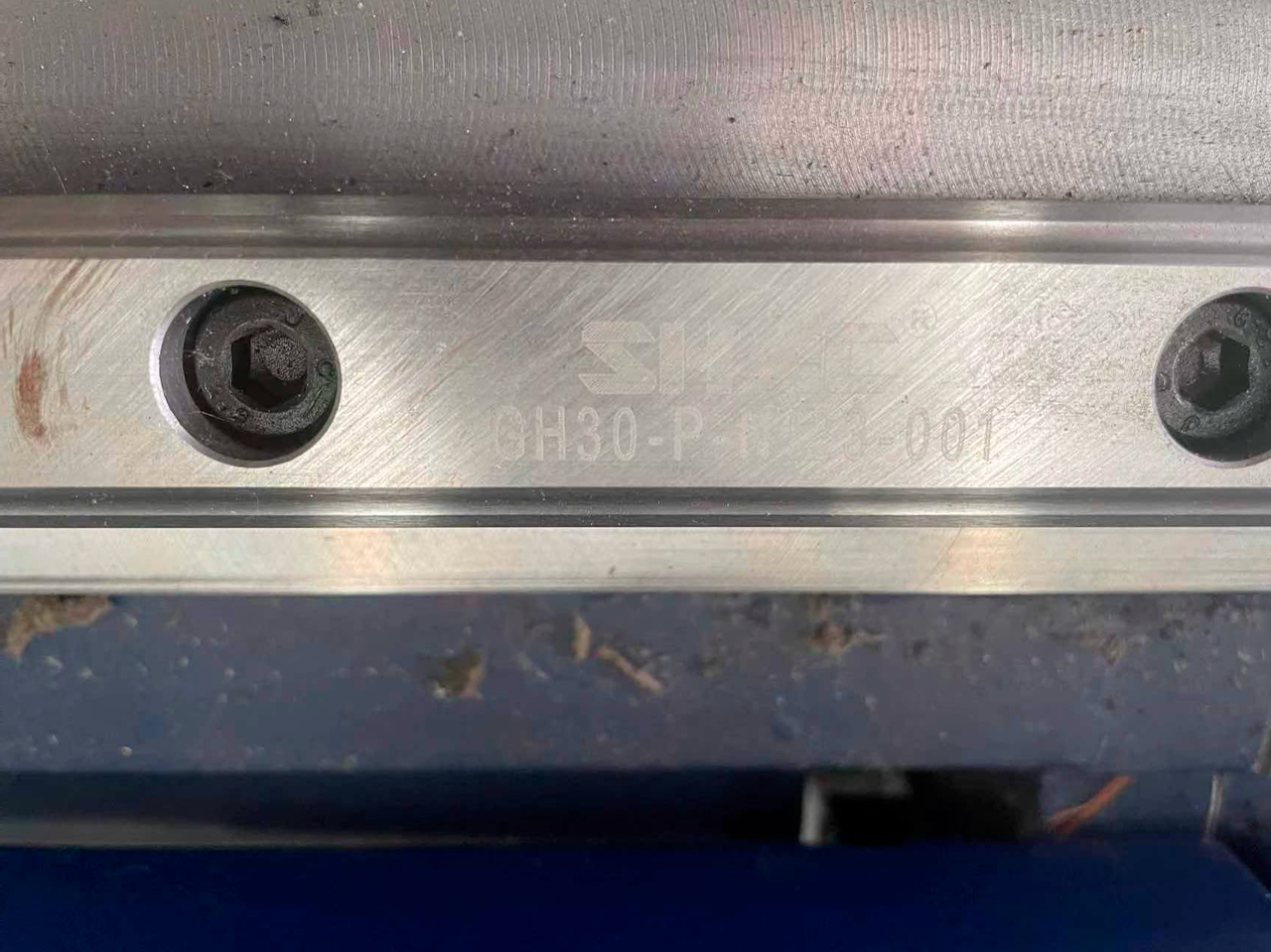

Линейные рельсовые направляющие SHAC

Линейные направляющие SHAC от тайваньского производителя — это высокоточные направляющие на основе подшипников качения, обеспечивающие минимальное тепловыделение и долговременную устойчивость к деформациям. Они подходят для станков, где критически важна высокая точность обработки, особенно при работе с мелкими деталями и сложными вырезами. Направляющие SHAC обладают повышенной жёсткостью, плавностью хода и долговечностью, обеспечивая лёгкое перемещение рабочих инструментов. Их размеры полностью соответствуют аналогам Hiwin, что делает направляющие взаимозаменяемыми. Благодаря низкому коэффициенту трения, они обеспечивают плавный и стабильный ход, а также подходят не только для ЧПУ-станков, но и для автоматизированных систем.

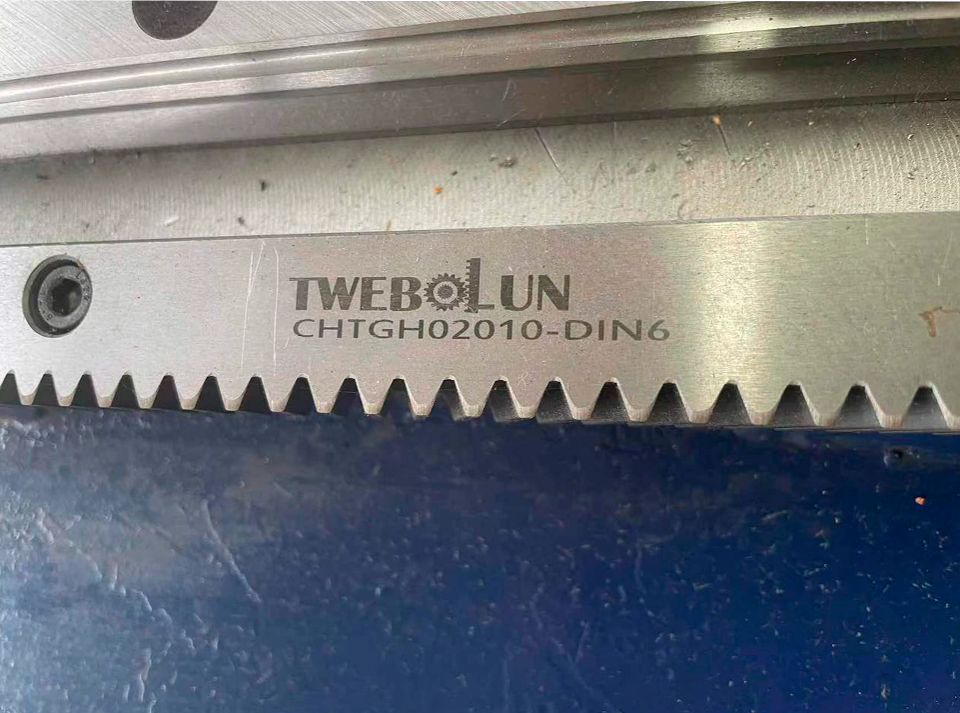

Рейка TWEBOLUN

Эти рейки идеально подходят для использования в лазерных станках с высокой скоростью перемещения, обеспечивая стабильную работу без потери точности.

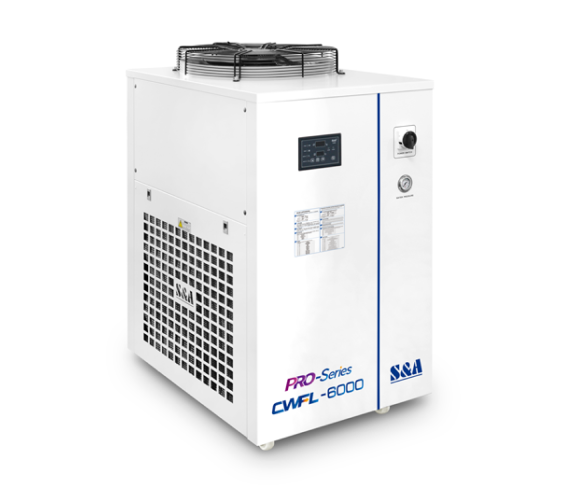

Чиллер Hanli/S&A

Промышленные водяные чиллеры от компании S&A серии CWFL служат для охлаждения оптоволоконных излучателей лазерных станков. Подходят для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.

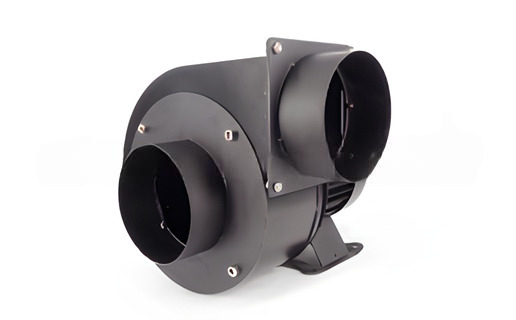

Вентилятор

Мощность 5,5 квт

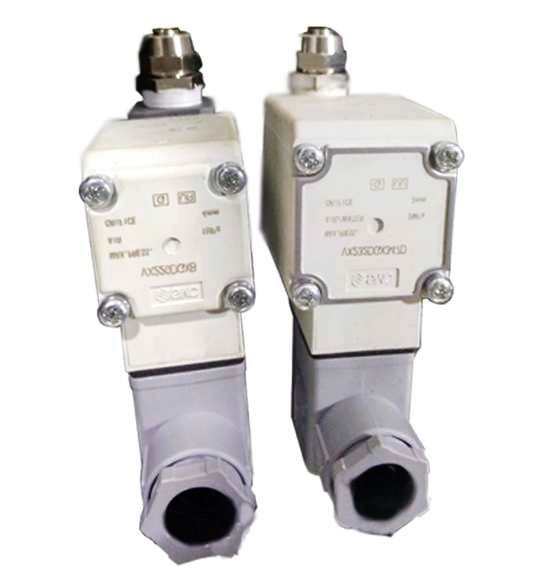

Пневматические компоненты SMC

• Высокоточное регулирование давления кислорода.
• Настраиваемый диапазон давлений.
• Высокий уровень линейности, воспроизводимости и чувствительности.
• Наличие индикации выходного давления.

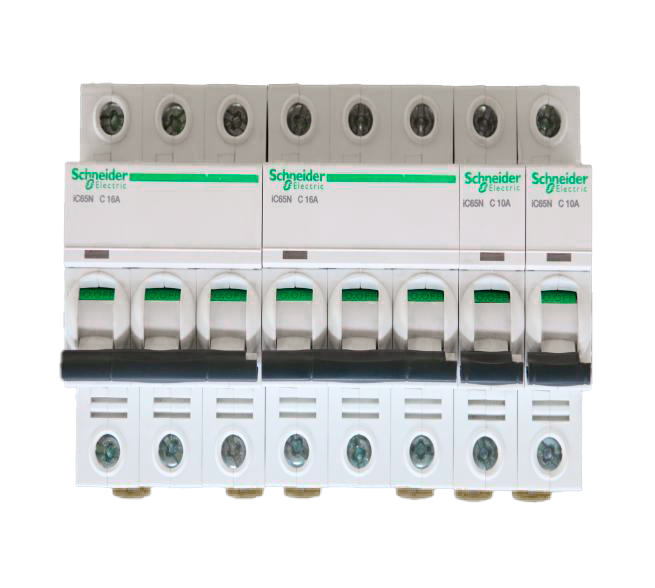

Электрические компоненты Schneider

Применяются в распределительных щитах, шкафах управления и системах автоматизации.

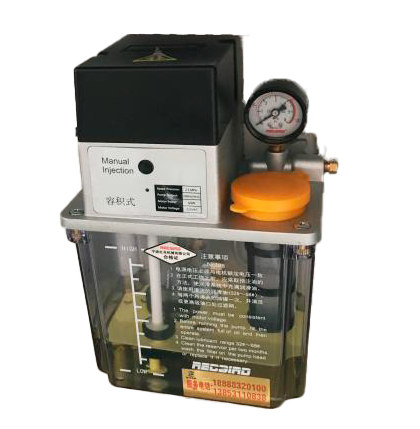

Система автоматической смазки

Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки направляющих, шестерни-рейки и других подвижных элементов. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.
