Обзор

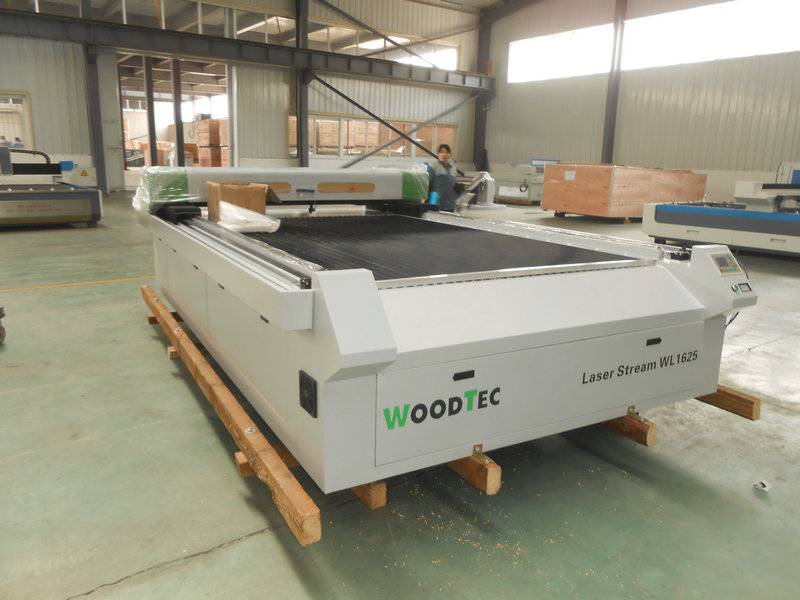

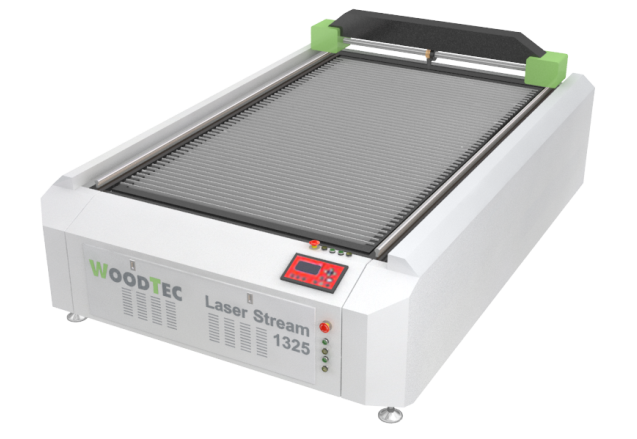

Лазерный станок WoodTec WL 1616 ECO предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.
Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральны, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.
Комплектация
Станок WoodTec LS 1616 - механическая часть (шаговые двигатели, платы управления, пульт управления с дисплеем) | 1 шт. |
Вытяжной вентилятор для пылеулавливания | 1 шт. |
Трубка лазерная СО2 + Блок высокого напряжения | 1 шт. |
Воздушный насос | 1 шт. |
Воздуховод | 1 шт. |
Коммуникационный кабель | 1 шт. |
Провод питания | 1 шт. |
Программное обеспечение | 1 шт. |
ЗИП | 1 комп. |
Конструктивные особенности

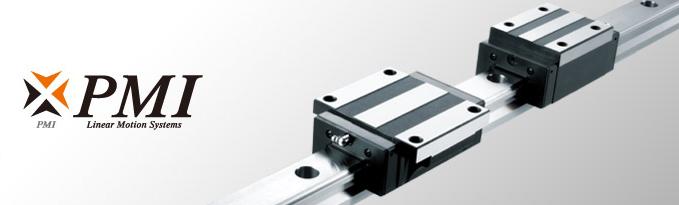

 | Высокоточные линейные направляющие повышенной жесткости За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по оси Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 | Приводные ремни В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни CNFULO. Они обеспечивают высокие скоростные характеристики при высокой точности |

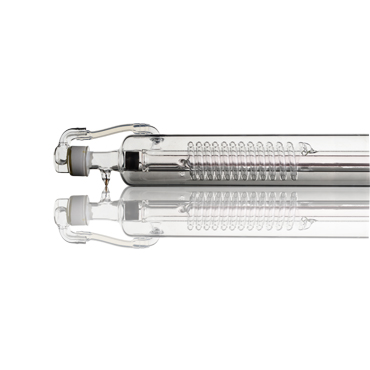

 | Лазерная трубка На станке WoodTec WL 1616 ECO используется лазерная трубка RECI W4 мощностью 100 - 130 Ватт. |

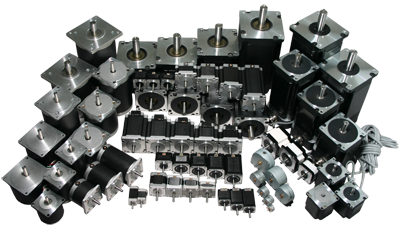

 | Высокоточные шаговые двигатели Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
 | Механизм подъема/опускания стола (опция) На станок установлен механизм подъема и опускания стола нажатием кнопке на пульте управления. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, для установки поворотного механизма. ОПЦИЯ |

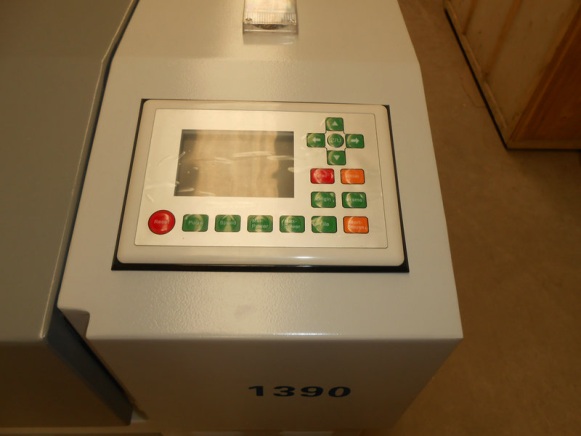

 | Пульт управления RDL 6442G Современный, удобный пульт управления станком позволит реализовать большое количество задач, избежать ошибок и брака. Удобный дисплей позволит просматривать файлы, режимы, координаты, размеры зоны обработки. |
 | Вытяжной вентилятор Обеспечивает удаление дыма и газов образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении но и нанести вред легким человека находящимся рядом со станком. |
 | Воздушный компрессор Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки. |

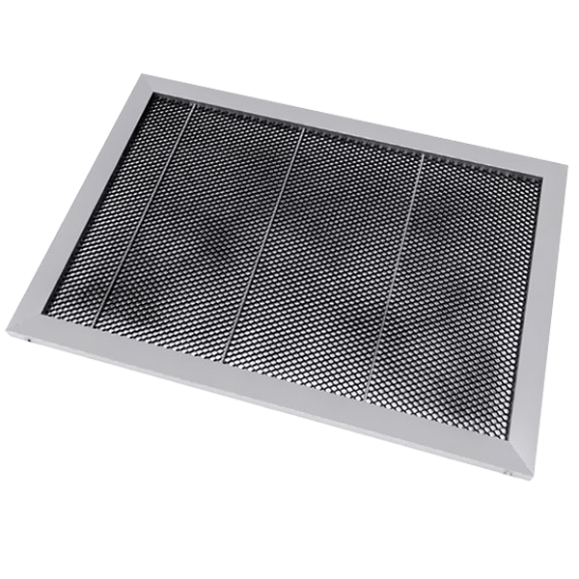

 | Сотовый стол (опция) Сотовый стол для лазерных станков. Используется для резки небольших деталей или мягких материалов (ткань, кожа, пленка). Детали и материал не проваливают на дно корпуса станка. |

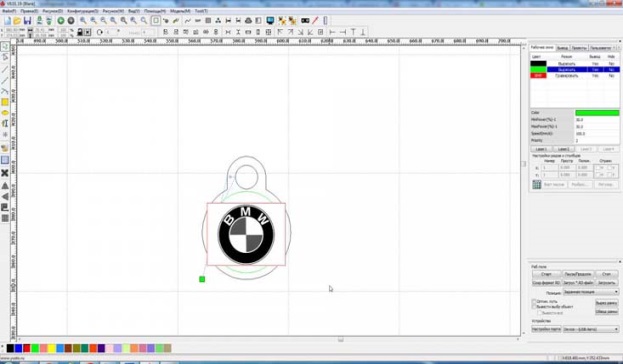

 | Програмное обеспечение RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator) |
ТАБЛИЦА СКОРОСТИ РЕЗА МАТЕРИАЛА
| Мощность источника | 40W | 60W | 80W | 100W | 130W | |
| Материал | Толщина, мм | Скорость, м/мин | ||||
Акрил | 3 | 10 | 15 | 20 | 25 | 30 |
5 | 5 | 7 | 8 | 10 | 12 | |
8 | 2 | 3 | 5 | 6 | 8 | |
100 | 2 | 3 | 4 | 5 | ||
15 | 0.8 | 1.5 | 2 | 3 | ||
20 | 0.3 | 0.5 | 0.7 | 1 | ||
25 | 0.2 | 0.3 | 0.4 | |||
30 | 0.3 | |||||
Фанера | 15 | 3 | ||||
18 | 1.2 | |||||
МДФ | 3 | 7 | 12 | 15 | 18 | 20 |
5 | 3.5 | 8 | 10 | 13 | 15 | |
10 | 3.5 | 5 | 6.5 | |||
15 | 3 | |||||
Кожа | Один слой | 12 | 17 | 20 | 25 | 35 |
Дерево | 3 | 8 | 12 | 18 | 22 | 28 |
5 | 8 | 10 | 18 | 22 | ||
10 | 6 | 10 | 13 | |||
15 | 5 | 8 | ||||
Ткань | 1 лист | 38 | 58 | 98 | 195 | 295 |
ПВХ | 2 | 32 | 45 | 58 | 68 | 78 |
3 | 27 | 38 | 48 | 58 | 68 | |
4 | 20 | 30 | 40 | 50 | 63 | |
Двухцветный лист | 2 | 13 | 20 | 30 | 35 | 40 |
Бумага | Одна страница | 40 | 40 | 40 | 40 | 40 |
Резина | 1 | 13 | 20 | 27 | 33 | 38 |
2 | 8 | 10 | 15 | 18 | 23 | |
Получаемые изделия

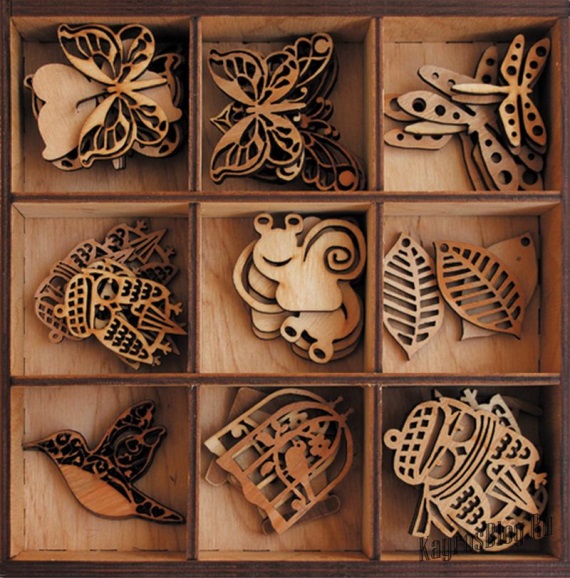

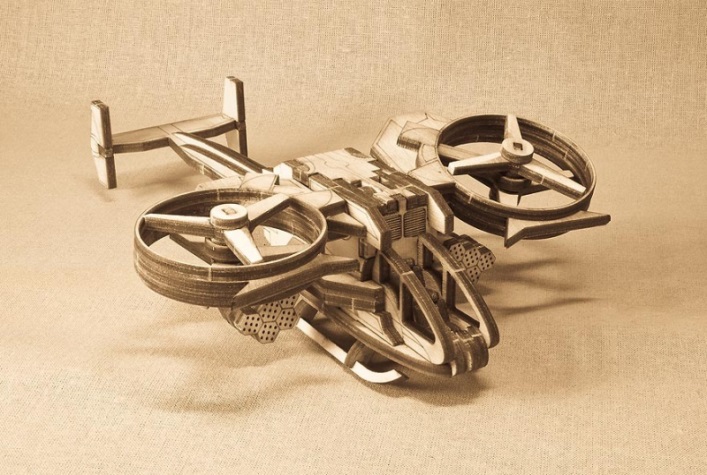

Изделия из древесных материалов
 |  |  |
 |  |
Маркетри
 |  |

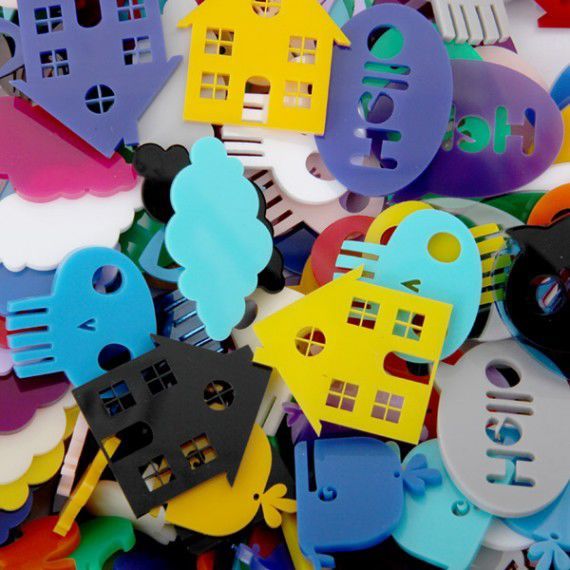

Изделия из пластика
 |  |  |
Гравировка на стекле
 |  |

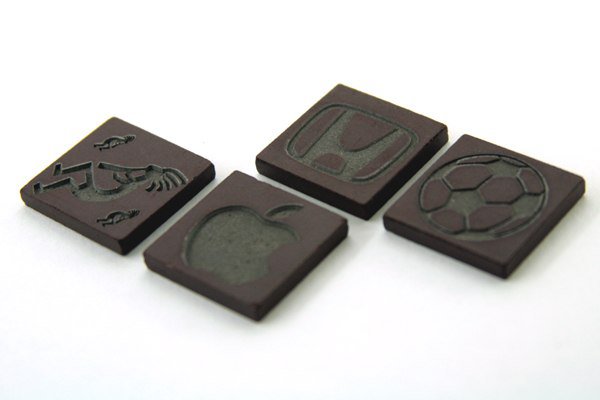

Гравировка на камне
 |  |
Гравировка на металле
 |  |
| Размеры рабочего стола, мм | 1600 х 1600 |
| Тип передачи по осям | Ременная |
| Тип рабочего стола | Реечный |
| Тип электродвигателей перемещения | Шаговые |
| Максимальная толщина резки, мм | До 15 мм (Оргстекло) |
| Скорость резки, мм/мин | 0-960 |
| Скорость гравировки, мм/мин | 0-1000 |
| Тип лазерной трубки | CO2 герметичная лазерная трубка с водяным охлаждением |
| Мощность лазерной рубки, Вт | 130 |
| Тип охлаждения трубки | Жидкостное |
| Точность позиционирования, мм | ≤ ± 0,01 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 1 |
| Габаритные размеры станка в упаковке, мм | 2500*2200*1200 |
| Масса станка (брутто), кг | 700 |

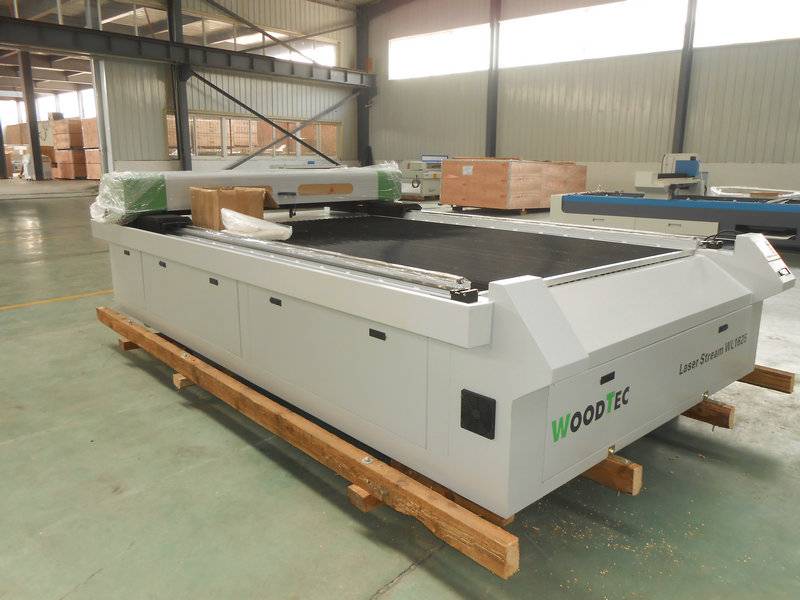

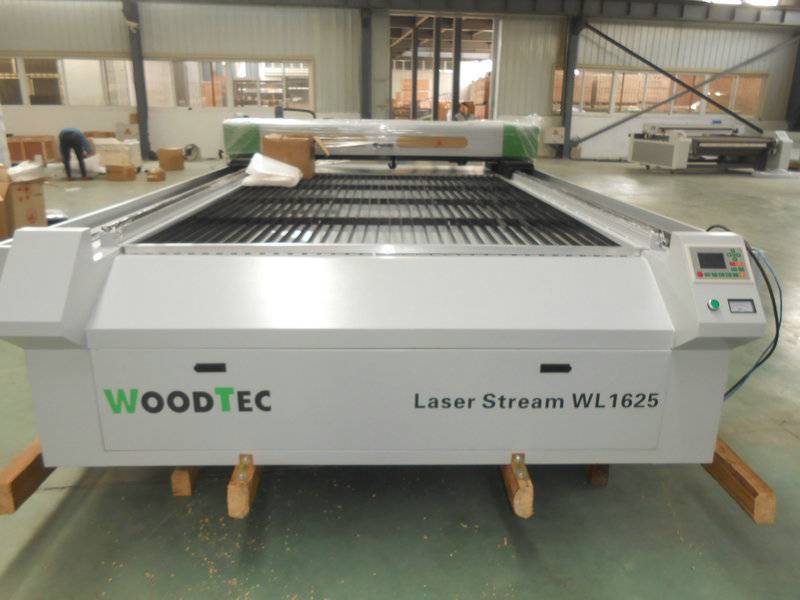

Характеристики Лазерно-гравировальный станок с ЧПУ Woodtec WL 1616 ECO
Рабочее напряжение (в)
220
Частота напряжения (гц)
50
Длина рабочего поля (мм)
1600
Ширина рабочего поля (мм)
1600
Максимальная глубина резки (мм)
15
Рабочий стол
Реечный
Максимальная скорость резки
960
Максимальная скорость гравировки (мм/сек)
1000
Максимальная мощность лазерной трубки
130
Тип лазера
CO₂
Потребляемая мощность (квт)
1
Тип контроллера
RDL 6442G
Поддерживаемые форматы
AI
Поддерживаемые программы
CorelDraw
Вес брутто
700 кг
Длина станка в упаковке (мм)
2500
Ширина станка в упаковке (мм)
2200
Высота станка в упаковке (мм)
1200
